Всем привет. Почитав об индукционных паяльных станциях и осознав их преимущество, решил приобрести. Занялся поиском. Одной из доступных и распространенных станций является
Дизайн, информативность дисплея, инструкция на русском, отзывы, много обзорных видео на ютубе, удобная смена жала — всё это, несомненно, плюсы, но цена 13600 руб. Что ж буду копить, решил я. Но тут представилась возможность попробовать другую станцию с возможностью возврата, если она не понравится. Цена её 6800 руб., а характеристики все такие же. Но цена ниже, а значит и качество хуже. Дизайн — менее привлекательный, но в целом не плохо. Так как я жало меняю крайне редко. Для меня минус этот не значителен. После осмотра, приступим к испытанию и сравнению с моей станцией Lukey853D — хочу отметить паяльник ранее был переделан. Керамический нагреватель стоит гораздо ближе к жалу. Зазор около 1-1,5 мм. Поэтому нагрев чёткий. Если раньше паял на температуре «400» градусов по дисплею, так как при 280 он просто не плавил припой. То щас как положено 280-300 и не выше. И паяет всё отлично. Ну и судя по термопаре, температура ровно та, что выставляю +- 10 градусов. И так: Lukey853D с переделанным паяльником температура 350 градусов. В принципе не плохо. YIHUA 900H — требует корректировки температуры. После корректировки приступаем. 280 градусов Результат отличный. 8-9 секунд и имеем жидкое олово сохраняющие состояние. Чем Lukey853D порадовать так и не смог. Ставим температуру на 350 градусов. Уже просто ради интереса. Далее пробовал спаять две металлические пластины. С lukey853d даже пробовать не стал. Пластина несколько секунд нагревается и далее можно уже спаять между собой. В общем, то реально. Пластины около 10 см в длину и 4 в ширину. Решил оставить станцию. Ожидаем перевода инструкции на русский. Всем спасибо за внимание, подписывайтесь, ставьте лайки, оставляйте комментарии
Информативность — в сравнении с Quick-202D ESD, её нет. Имеем сегментный индикатор, который показывает только температуру нагрева.
Инструкция на русском — так как её нет, а знаниями англ. яз. я не обладаю, к сожалению (эх, а говорили мне в школе, учи его), то использовать станцию тяжко. Причина тому присутствие кода на смену температуры нагрева. Разблокировать станцию будет не реально, если по не знанию особенностей настройки случайно её заблокировать. Поэтому отправил инструкцию к знакомой девочки на перевод. Жду перевод, разбираюсь со станцией и делаю обзор полный на ютубе.
Отзывы — нет
Обзорных видео — нет

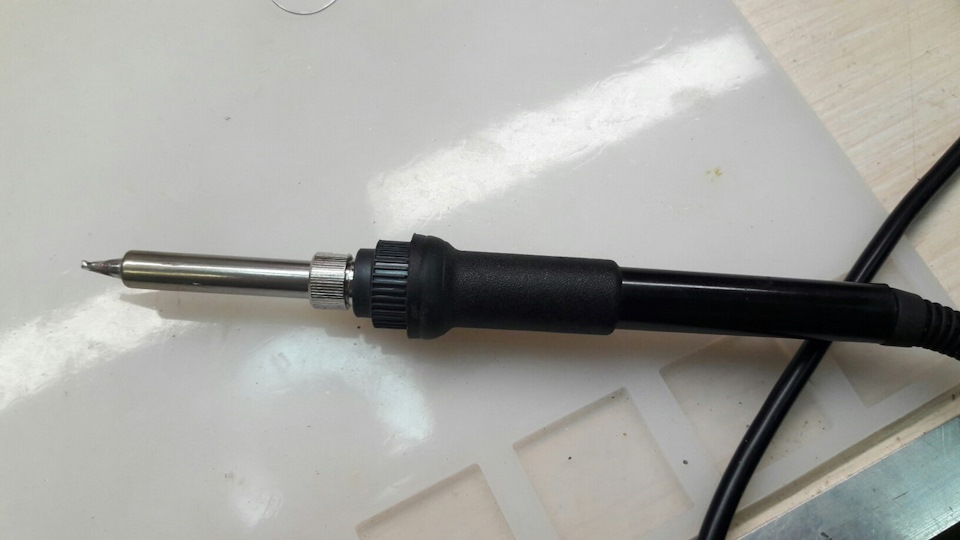

Удобной смены жала — нет. Для смены жала откручиваем наконечник как на обычном паяльнике, например от станции lukey902. Но устройство паяльника отличается.
Lukey853D с переделанным паяльником температура 280 градусов.
10 с. — нагрели только поверхность
20 с. — припой начинает плавиться
30 с. — припой как каша густая
40, 50 с. — всё та же каша. Эксперимент завершён.
Через 10 секунд олово становится жидким и не теряет это состояние пока водим паяльником по нему
та же плюха. Предварительно ждал пока остынет, до комнатной температуры.
3-4 секунды и получаем жидкое олово на поверхности платы.
Изображения служат только для ознакомления,
см. техническую документацию
Добавить в корзину 1 шт.
на сумму 13 820 руб.
Номенклатурный номер: 9000293040
Артикул: YIHUA 900H (OBSOLETE)
PartNumber: 16175
Бренд / Производитель: Китай
Описание
Особенности
Для получения высокой температуры паяльные станции YIHUA-900H используют высокочастотный нагрев, который отличается высокой скоростью повышения температуры и температурной компенсации.
ПИД-регулятор обеспечивает кнопочное регулирование температуры и цифровую калибровку температуры.
Мощность паяльной станции – 90Вт. Для повышения температуры с 0°C до 300°C данному оборудованию потребуется всего несколько секунд.
Станция обладает функцией блокировки температурных параметров с помощью пароля.
Это позволяет избежать несанкционированного использования оборудования и изменения параметров другими лицами.
Высокочастотная станция для бессвинцовой пайки YIHUA-900H обладает защитой от статического электричества. Кроме этого представлено множество наконечников для паяльников.
Три температурных диапазона на выбор: 200-480°C, 100-450°C и 50-420°C.
Корпус оборудования, изготовленный из железного сплава, отличается устойчивостью к высоким температурам.
Параметры
Рабочее напряжение 220В±10% 50Гц
Выходная мощность 90Вт
Рабочие условия 0 ~40°C относительная влажность < 80%
Условия хранения -20 ~80°C относительная влажность < 80%
Рабочее напряжение Переменный ток 26В±10% 50Гц
Три температурных диапазона на выбор: 200-480°C，100-450°C，50-420°C
Температурная стабильность ±1°C(постоянная)
Дисплей Светодиодное дисплей (красный/зеленый)
Регуляция температуры Быстрый режим 20мс
Сопротивление между заземлителем и наконечником <2ω
Потенциал между заземлителем и наконечником <2мВ
Габариты 150*100*135мм
Вес 3.4кг
Технические параметры
| Контактная пайка | монтаж/демонтаж | |
| Бесконтактная пайка | нет | |
| Индикация температуры | да | |
| Потребляемая мощность,Вт | 90 | |
| Вес, кг | 3.5 | |
Техническая документация
Сроки доставки
Доставка в регион Курск
| Магазин «ЧИП и ДИП» | 18 июля1 | бесплатно |
| Курьер | 14 июля1 | 416 руб.2 |
| ПВЗ Boxberry | 14 июля1 | 99 руб.3 |
| ПВЗ Л-Пост | 14 июля1 | 99 руб.3 |
| ПВЗ СДЭК | 17 июля1 | 99 руб.3 |
| ПВЗ 5Post | 18 июля1 | 99 руб.2 |
| ПВЗ Яндекс Доставка | 21 июля1 | 99 руб.2 |
| ТК DPD | 14 июля1 | 584 руб.2 |
| ТК «Деловые линии» | 17 июля1 | 843 руб.2 |
| Почта России | 25 июля1 | 286 руб.2 |
Цена и наличие в магазинах
| ул. Карла Маркса, 68, ТЦ «Мега Гринн», 1 этаж | нет в наличии |
Розничная цена: 13 820 руб.
5 500 руб.
390 руб.
6 руб.
4 020 руб.
1 060 руб.
Форум РадиоКот • Просмотр темы — Индукционная станция Yihua 900H
Сообщения без ответов | Активные темы
| ПРЯМО СЕЙЧАС: |
| Автор | Сообщение |
|---|---|
|
|
Заголовок сообщения: Индукционная станция Yihua 900H
|
|
Нашел транзистор. Понюхал.
Зарегистрирован: Чт апр 26, 2012 23:24:33 Рейтинг сообщения: 0
|
Всем привет! Более подходящего раздела не нашел |
| Вернуться наверх |
Профиль
|
 |
Добавлено: Чт окт 14, 2021 17:07:50
| Реклама | |
|
|
|
|
|
vlasovzloy |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
||
Карма: 52 Рейтинг сообщения: 0
|
То есть генерация на затворе есть? |
||
| Вернуться наверх | |||
|
| Реклама | |
|
|
|
|
|
Stitch |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
|
Нашел транзистор. Понюхал.
Зарегистрирован: Чт апр 26, 2012 23:24:33 Рейтинг сообщения: 0
|
Была, вчера не правильно подключил мосфет по ошибке, сдохли транзисторы которые его качают, резистор 10ом на затвор, сам мосфет и генератор. Сегодня поставил новые элементы, появилась генерация около 420кГц. Запитал силовую часть от ЛБП, при 56В потребление 0.9А, сильно греются диоды моста и сам мосфет. Напоследок проверил сопротивление индуктора в паяльнике, а там бесконечность… |
| Вернуться наверх | |
|
|
vlasovzloy |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
||
Карма: 52 Рейтинг сообщения: 0
|
Хз, у меня квик. И когда катушка сгорала на хх включал, не грелся вроде. Но имхо должно греться он же не в режиме. Попробуй намотай временно для проверки похожую катушку вокруг жала, и температуру на минимум чтобы эмаль не сгорела. Если будет греть, значит заказывай новую катушку а лучше две или больше про запас |
||
| Вернуться наверх | |||
|
| Реклама | |
|
Новинки и хиты: DC/DC-преобразователи MORNSUN для железнодорожного применения
В электронном оборудовании железнодорожного транспорта востребованы DC/DC-преобразователи, которые соответствуют определенным отраслевым стандартам (EN50155, EN50121, EN45545-2, EN61373). В этих нормативных документах содержатся практически все необходимые требования к компонентам, применяемым в ЖД-оборудовании. Подробнее>> |
|
|
Stitch |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
|
Нашел транзистор. Понюхал.
Зарегистрирован: Чт апр 26, 2012 23:24:33 Рейтинг сообщения: 0
|
Паяльник оказался не разборным, до катушки добираться только распиливанием корпуса. Ну Китайцы блин… Буду искать где купить отдельно его, тему пока приостанавливаю |
| Вернуться наверх | |
|
| Реклама | |
|
|
|
|
| Реклама | |
|
Новые DRS-240/480 – интеллектуальные ИБП (UPS) от MEAN WELL на DIN-рейку в Компэл
Компания MEAN WELL разработала две серии многофункциональных интеллектуальных источников бесперебойного питания на DIN-рейку – DRS-240 и DRS-480 – с выходной мощностью 240 и 480 Вт. Новые ИБП сочетают в одном корпусе AC/DC-источник питания, контроллер заряда/разряда АКБ и контроллер управления и мониторинга с возможностью программирования. Подробнее>> |
|
|
vlasovzloy |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
||
Карма: 52 Рейтинг сообщения: 0
|
Да ну, как неразборный то, мб не туда давишь просто |
||
| Вернуться наверх | |||
|
|
Stitch |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
|
Нашел транзистор. Понюхал.
Зарегистрирован: Чт апр 26, 2012 23:24:33 Рейтинг сообщения: 0
|
В хвосте все пружинки залиты пластиком, в металлическом корпусе там даже отверстия с двух сторон. Пришлось пластик разломать, термопара освободилась, а как индуктор без вандализма извлечь, не понял. Фотки сделать? Может будут идеи |
| Вернуться наверх | |
|
|
vlasovzloy |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
||
Карма: 52 Рейтинг сообщения: 0
|
|||
| Вернуться наверх | |||
|
|
Stitch |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
|
Нашел транзистор. Понюхал.
Зарегистрирован: Чт апр 26, 2012 23:24:33 Рейтинг сообщения: 0
|
Ну тогда квиковский лучше закажи, он хоть разборный и к нему пару катушек, я на али брал, щас ссылку поищу Они совместимы? Я заказал ихуёвый сегодня, редкая вещь на текущее время, только у одного продавца нашлось за 1600р |
| Вернуться наверх | |
|
|
vlasovzloy |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
||
Карма: 52 Рейтинг сообщения: 0
|
А чо там совмещаться катушка да термопара Добавлено after 32 seconds: |
||
| Вернуться наверх | |||
|
|
Stitch |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
|
Нашел транзистор. Понюхал.
Зарегистрирован: Чт апр 26, 2012 23:24:33 Рейтинг сообщения: 0
|
Конструктивно жала одинаковые, я к тому что электрически они совместимы? Распиновка, сопротивление термопары, частота индуктора |
| Вернуться наверх | |
|
|
vlasovzloy |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
||
Карма: 52 Рейтинг сообщения: 0
|
Да походу тоже самое. Китайцы в основном копировщики, не думаю что если уж запчасти делают занедорого, то станут свое чото изобретать |
||
| Вернуться наверх | |||
|
|
Stitch |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
|
Нашел транзистор. Понюхал.
Зарегистрирован: Чт апр 26, 2012 23:24:33 Рейтинг сообщения: 0
|
Спасибо за ответы! |
| Вернуться наверх | |
|
|
vlasovzloy |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
||
Карма: 52 Рейтинг сообщения: 0
|
Нет, не смогу. Надо все приборы доставать распаковывать. Если только станцию свозить к приборам в контору. Но это тоже или нескоро или лень |
||
| Вернуться наверх | |||
|
|
Stitch |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
|
Нашел транзистор. Понюхал.
Зарегистрирован: Чт апр 26, 2012 23:24:33 Рейтинг сообщения: 0
|
Получил новый паяльник. Пока ждал, на плате заменил все плохие электролиты, коих оказалось 3 штуки. Всё собрал, всё работает, но как то странно. При включении на холодную, прогрев по температуре происходит на 100 градусов выше чем задано, потом всё устаканивается и температура нормально поддерживается. В связи с этим вопрос, какой параметр схемы влияет на скорость нагрева жала? Я так понимаю, когда срабатывает обратная связь, то уже поздно и жало по инерции продолжает нагреваться. |
| Вернуться наверх | |
|
|
vlasovzloy |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
||
Карма: 52 Рейтинг сообщения: 0
|
А паяльник разбирал? Мб там термопара болтается в жале. Намажь термопасты внутрь |
||
| Вернуться наверх | |||
|
|
Stitch |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
|
Нашел транзистор. Понюхал.
Зарегистрирован: Чт апр 26, 2012 23:24:33 Рейтинг сообщения: 0
|
Не, не, не, это я первым делом проверил, жало без прижима на 2-3мм пружинит на термопаре. И перегрев на самой станции тоже отображается, то есть доходит до заданного значения, а потом ползет выше, правда разница по меньше по сравнению с внешней термопарой от мультиметра, которая в каплю припоя погружена. Да и термопасты так то не предназначены на такую температуру, она ж сгорит просто. Я привык на 380С работать. |
| Вернуться наверх | |
|
|
YOR1 |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
|
Зарегистрирован: Пн фев 20, 2023 15:00:27 Рейтинг сообщения: 0
|
|
| Вернуться наверх | |
|
|
Martin76 |
Заголовок сообщения: Re: Индукционная станция Yihua 900H
|
||
Карма: 182 Рейтинг сообщения: 0
|
1АМ -ММВТ3904, 2А — ММВТ3906. Таинственные символы обозначают производителя, место производства и прочие технологичесские подробности. |
||
| Вернуться наверх | |||
|
Кто сейчас на форуме |
|
Сейчас этот форум просматривают: Google [Bot] и гости: 11 |
| Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете добавлять вложения |
Паяльная станция YIHUA 900H 100W высокочастотная паяльная с нагревом вихревого тока и
YIHUA 900H 100 Вт паяльная станция
Описание продукта:
Основные функции
1. Высокая Частота тока нагрева, температуры и возврата температуры и скорости, для того чтобы достигнуть бессвинцовой пайки.
2. Управление микрокомпьютером, пуш-ап-кнопочный термостат, цифровой калибровка температуры и автоматический режим сна и автоматического отключения.
3. Ручка невероятно прочный благодаря использованию пенополистироловой формы, подходит для длительного использования, различные наконечник на выбор.
4. Анти-статический дизайн, чтобы предотвратить статического электричества повредить деликатные компоненты
5. 90 Вт высокой мощности дизайн, для детей возрастом от 0 ° c до 300 ° c нагревается всего за несколько секунд
6. Пароль блокировки температуры функция, эффективная защита производственных процессов.
7. Температура погоды трех секций (200-480 ° c), (100-450 ° c), (В переменного тока, 50-420 ° c)
YIHUA 900H 100 Вт паяльная станция отображения картинки
YIHUA 900H 100 Вт паяльная станцияТехнические характеристики
Выход Мощность 100W
Паяльник для подключения к Температура диапазон 100-480 °C
Паяльник для подключения к Тип черная ручка
Нагреватель паяльника материал общий нагреватель
Температура диапазон согласно режим работы seted
Максимальная температура окружающей среды 40 °C
Температура стабильность ± 2 °C (тишина воздуха, без нагрузки)
Внутренний размер коробки (см): 26*16,5*14,8
Наружный размер коробки (см) 54*35*31
Кол-во: 8 шт/кор
N.W. 3,4 кг/шт.
G.W. 4 кг/шт.
YIHUA 900H 100 Вт паяльная станцияПриложений
Этот продукт с помощью высокой частоты тока нагрева принципы и методы для того, чтобы добиться высокой прочности Бессвинцовая припойная. Кроме того, чтобы принять к общей сварке, но также особенно подходит для мульти-олово, сырой терминалы, большой суставов и другие обстоятельства, широко используются в университетах, научно-исследовательских институтах, лабораториях,
Производственные линии, Отдела технического обслуживания и т. д. сварочных работ.
Упаковка & Доставка
Что в коробке
* Основной блок + паяльник + шнур питания
* Руководство
* Паяльник держатель
Речь идет о 220 В единиц вы, возможно, потребуется трансформатор в использовании машины согласно принятой в вашей стране системе. Мы также принимаем специальные заказы для 110V / 230V/ 240V единиц
Напоминание о кэшбэке: Что бы получить кешбек при покупке этого или другого товара на Aliexpress. Авторизуйтесь или зарегистрируйетсь в кэшбэк-сервисе, далее появиться подробная инструкция как получать кэшбэк при покупках на Алиэкспресс.
Отзывы покупателей
*о других товарах
Отзывы
Здесь вы можете оставить свой отзыв о данном товаре.
фотография паяльной станции 900H
цена: 11500 р.
фотография паяльной станции 900H
цена: 11500 р.
фотография паяльной станции 900H
цена: 11500 р.
фотография паяльной станции 900H
цена: 11500 р.
Нашли ошибку?
Выделите текст и нажмите Ctrl + Enter
весь товар у вас в корзине
Характеристики паяльной станции
| артикул | 416499 |
| тип | контактная, индукционная |
| мощность, Вт | 90 |
| температурный диапазон паяльника, °С | 50 ~ 480 |
| регулятор температуры фена | — |
| внешние размеры (блок станции), мм | 150x100x135 |
| вес, кг | 3,4 |
| напряжение питания станции, В | 220 |
| потребляемая мощность станции, Вт | 90 |
| источник воздуха | — |
| регулятор температуры паяльника | цифровой |
| регулятор мощности потока воздуха | — |
| температурный диапазон фена, °С | — |
| описание |
Для получения высокой температуры паяльные станции YIHUA-900H используют высокочастотный нагрев, который отличается высокой скоростью повышения температуры и температурной компенсации. ПИД-регулятор обеспечивает кнопочное регулирование температуры и цифровую калибровку температуры. Мощность паяльной станции – 90Вт. Для повышения температуры с 0° до 300° данному оборудованию потребуется всего несколько секунд. Станция обладает функцией блокировки температурных параметров с помощью пароля. Это позволяет избежать несанкционированного использования оборудования и изменения параметров другими лицами. Высокочастотная станция для бессвинцовой пайки YIHUA-900H обладает защитой от статического электричества. Кроме этого представлено множество наконечников для паяльников. Три температурных диапазона на выбор: 200-480°, 100-450° и 50-420°. Корпус оборудования, изготовленный из железного сплава, отличается устойчивостью к высоким температурам. |
| гарантия | 12 мес. |
