Сделать бур своими руками для столбов под забор пошаговая инструкция

Если вы являетесь хозяином земельного участка, то хотя бы раз сталкивались с необходимостью выкапывания ям для опор и столбов при оформлении внешнего вида территории. Иногда случается и так, что в не совсем удобном месте требуется лунка. С помощью простой лопаты с этой задачей справиться довольно сложно. Можно, конечно же, позаимствовать у знакомых ручной бур или вызвать специалиста, который управляется с соответствующим инструментом. Но если такие работы вы планируете осуществлять время от времени, то садовый бур для столбов своими руками можно изготовить из подручных материалов.

Инструмент получится удобным при эксплуатации и компактным, что очень удобно для хранения. Обычно для проведения таких работ используется твердый металл. С его помощью вы сможете расколоть на части корневища растений и мелкие камни. Такое приспособление позволит выкопать яму, вращая оборудование вокруг оси как штопор.

Выбор режущей части

Основное назначение бура – рытье лунок. Скважины проделываются режущей частью, которая может иметь разные формы, а именно:

• форму полудисков;
• вид шнека;
• двухлопастную;
• винтообразную;
• съемную;
• многоярусную;
• цельную.

Если вы хотите изготовить бур для столбов своими руками, то должны определить конструктивные особенности устройства. Некоторые модели имеют небольшие лопасти снизу, тогда как сверху они увеличиваются до больших размеров. Приобретя заводской бур, вы получите в пользование эффективный и функциональный инструмент. Но его не всегда можно внедрить в грунт на нужную глубину, кроме того, насадки у таких приспособлений могут иметь не тот диаметр, что нужно.

Устройство и преимущества ямобура

Ямобур, как можно понять из названия предназначен для того, чтобы бурить различные отверстия в земле. Применение таких отверстий может быть самым разнообразным, хоть под канализацию, под воду или чтобы вкопать столбы для любого забора.

Подходит для бурения ям как в вертикальной плоскости, горизонтальной и под любым необходимым вам углом.

Диаметр исходного отверстия ограничен размерами самого бура, глубина может быть практически безграничной, покуда у вас хватит сил пробурить землю. Конструкция такого устройства очень простая, состоит ямобур всего из небольшого количества составляющих.

Итак, из чего состоит такой простой и очень полезный ручной инструмент:

• Основой конструкции является режущая часть, или попросту бур. Именно с её помощью ямобур врезается в землю и делает необходимое отверстие.
• Основная опорная труба. К ней закреплены все элементы конструкции, и она позволяет углубляться на ту длину, которую сама же и имеет.
• Ручка для оборачивания. Закрепляется на верхней части и с её помощью мы можем, придав определённое усилие вкручивать буровой винт вглубь земляной почвы.Каждый из представленных элементов может дополнительно оснащаться различными вспомогательными элементами, и прочими модификациями. Обычно производители стараются дополнить именно свою продукцию чем-то таким, чего нет у конкурентов, чтобы переманить потребителей.
• Основными преимуществами такого приспособления является то, что отверстие в грунте получается очень аккуратным и точным, в соответствии с тем, какое оно вам необходимо. Также благодаря тому, что диаметр ямобура ограничен, вы не проделываете излишней работы и не выкапываете лишний грунт.
• Благодаря этому получается, что вам не будет необходимости затрачивать излишнее количество материалов на бетонирование столбов под ваш забор. К тому же благодаря простой конструкции, вы без труда сможете сделать земляной бур своими руками.

Рекомендации по изготовлению отдельных частей

Прежде чем приступить к изготовлению бура для столбов своими руками, вы должны разобраться с составными частями этого инструмента, среди них следует выделить:

• разрыхлитель;
• почвоприемник;
• плуг-формировщик;
• шнек.

Разрыхлитель состоит из двух плоскостей или шнека. Последний похож на спираль, в этом узле нож располагается на штанге. Имеется в буре и почвоприемник. Здесь собирается грунт, что облегчает бурение лунок диаметром до 35 см. При изготовлении бура для столбов своими руками вы должны будете снабдить его формировщиком, который будет располагаться в нижней части. Этот узел позволяет усилить столбчатый фундамент, что требуется при возведении больших зданий.

Отличительные черты метода

Способ заключается в извлечении отработанной породы водой, под давлением нагнетаемой в полость шахты. Буровой инструмент для удаления разрушенных слоев не применяется.

Технология заключается в сочетании 2 процессов:

• образование вертикальной скважины в земле посредством поочередного разрушения почвенных пластов;
• извлечение из скважинного ствола измельченных фрагментов грунта под действием рабочей жидкости.

Процесс замешивания раствора на бурение.

Созданию необходимого усилия, требующегося для погружения режущего инструмента в породу, способствует собственный вес оборудования, состоящего из колонны штанг для бурения и оснащения для закачки жидкости в скважину.

Для изготовления промывочного раствора в отдельном приямке в воде затворяют небольшое количество глиняной взвеси, строительным миксером размешивают ее до консистенции кефира. После этого буровая жидкость мотопомпой под напором направляется в скважинный ствол.

При гидробурении жидкая среда выполняет следующие функции:

• удаление из тела водяной шахты фрагментов разрушенной породы;
• охлаждение режущего инструмента;
• шлифовка внутренней полости шурфа;
• укрепление шахтных стенок, позволяющее снизить вероятность обрушения выработки и засыпания отвалом скважинного ствола.

Из отрезков трубы длиной 1,5 м, соединяемых резьбовыми креплениями, формируют колонну, удлиняющуюся за счет наращивания фрагментов по мере заглубления скважины.

Технология гидробурения оптимальна для пород с высокой концентрацией песка и глины. Применять эту методику для обустройства автономного источника на скалистых и болотистых грунтах нецелесообразно: массивные и вязкие слои почвы тяжело вымываются водой.

Подготовка материалов

Если вы решили сделать бур для столбов своими руками, то на первом этапе необходимо заняться подготовкой всего необходимого. Среди деталей следует выделить:

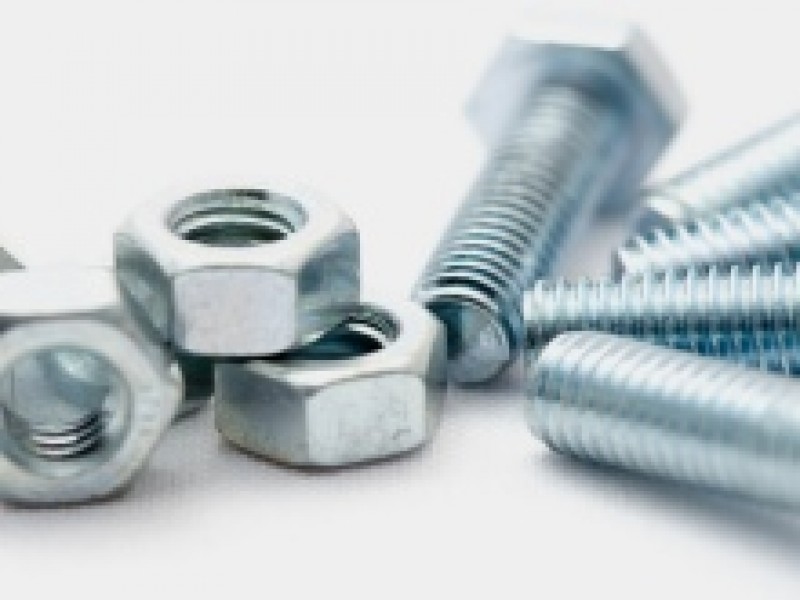

• гайку;
• сверло;
• тиски;
• отрезки металлической трубы.

Понадобится еще и болт М 20. Необходимо взять 2 диска, диаметром от 100 до 150 мм. Что касается сверла, то у него должен быть наконечник, диаметр при этом составляет 20 мм. Металлическая труба будет лежать в основе. Понадобятся два отрезка по 500 мм и один – на 400 мм. Лучше взять трубу с толщиной стенки 3,5 мм и наружным диаметром 40 мм. При таких параметрах готовое изделие получится прочным и сможет противостоять твердому грунту.

Ударно-канатное бурение

Еще один способ вырыть колодец на частном участке собственноручно. Понадобятся инструменты: тренога, лебедка, трос и сам бур. Высота треноги в среднем должна составлять 2,5 метра, к ее верхней части крепится блок с тросом. Лебедка находится возле опор.

Рабочим инструментом является часть трубы с толстыми стенами и проваренным швом.

К верхней части приваривают по горизонтали металлическую полоску, на которой делается петля троса, где подвешивается основание. Извлекается грунт благодаря прорези длиной в 75 процентов от длины основания. Нижний край трубы заострить и сделать внутри специальный захват лепесткового или шарикового вида. В захвате будет оставаться земля, поэтому его высота от нижнего края трубы должна составлять около 6 см.

Перед пробиванием скважины определите, где она будет располагаться. Выровняйте выбранный участок. Установите треногу прямо на точке ввода бура. Погружать ударный бур придется несколько раз, пока не достигнете результата. Более эффективен бур, утяжеленный с помощью съемного груза.

Подготовка инструментов

Диски вы можете позаимствовать у обычной циркулярки или изготовить их самостоятельно. Для этого вам следует найти 3-мм листы металла. Среди инструментов, которые понадобятся в работе, следует выделить:

• углошлифовальную машину;
• сварочный аппарат;
• сверла по металлу;
• молоток;
• дрель.

Если у вас не нашлось наконечника со сверлом, его можно заменить сверлом с хвостовиком, который имеет вид конуса. Его диаметр должен соответствовать шнеку. Для того чтобы исключить травматизм, следует использовать мягкие ручки от велосипеда.

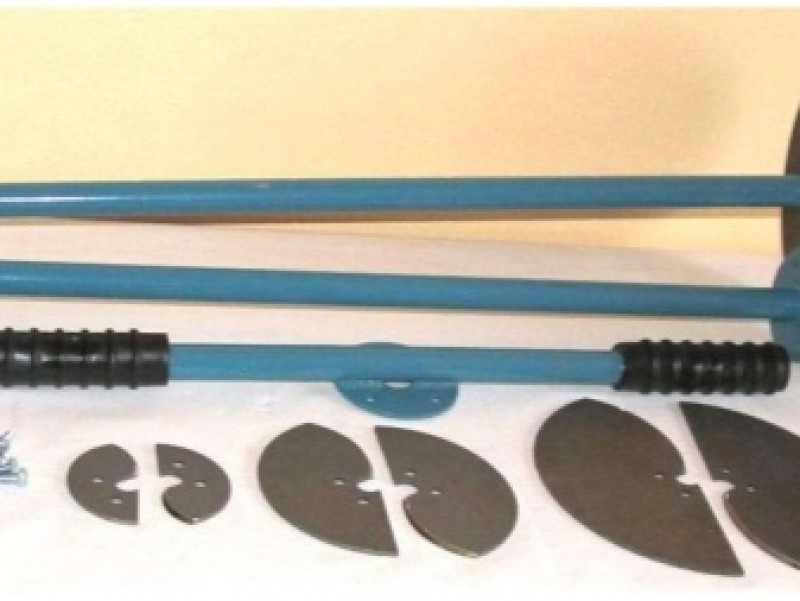

Зачем необходимы различные лезвия

Так как диаметр ямы, которую может пробурить инструмент ограничен размеров лезвий, лучше всего подготовить несколько разных вариантов с различным диаметром. Тогда у вас будет возможность выбирать самый оптимальный диаметр бура, под каждый отдельный случай, когда вам потребуется пробурить отверстие.

Для домашних условий вполне достаточно будет сделать два-три разных размера. Подобрать один маленький, для мелких ограждений, средний для более серьёзных и один большой, если вы решите построить более серьёзное и массивное ограждение вокруг всего участка.

Пошаговое проведение работ

Если вы решили изготовить ручной бур для столбов своими руками, на металлическом листе начертите окружность с центром. Эта часть будет лезвием. Круг вырезается болгаркой, после этого следует нанести линию разреза, проходящую по линии диаметра. На следующем этапе нужно нанести линию выреза, которая будет соответствовать окружности воротка. Диск делится на две части, после этого следует прорезать отверстие для воротка. На конце трубы, которая будет выполнять функцию воротка, углошлифовальной машиной необходимо проделать четыре продольные линии. Из них формируется острие с помощью молотка. При этом у самого центра трубы нужно сделать надпилы.

Острие обрабатывается сваркой. Вороток в процессе работы не должен забиваться почвой. Изготавливая бур для столбов забора своими руками, на следующем этапе вы должны будете соединить диск с воротком с помощью сварного шва. Делается это на расстоянии в 5 см между ними. Нужно соблюсти угол плоскости вращения, который составляет 20 ˚.

Особенности ручного бурения

Домашняя скважина – это и экономия, и качество воды, и удобство в обслуживании. Услуги специалистов по бурению дороги, поэтому многие пробивают скважины самостоятельно. Иногда это единственный выход из ситуации, если разрыхлять землю планируется в месте, куда не сможет заехать специальная техника. Сложно ли добурить грунт до воды самостоятельно?

Все зависит от глубины залегания воды в выбранном месте и от соблюдения правил бурения. Следуя всем правилам, с помощью готового механизма легко пробьете скважину.

Работа над трубой-удлинителем

Далее можно начинать работу с трубой-удлинителем. Она должна быть оснащена рукояткой. Эту деталь приваривают в виде буквы Т. К ней крепится усилитель в виде косынки. В вороток следует продеть заготовку, проделав между этими частями отверстие. Это позволит скрепить детали шпилькой. Отверстий должно быть несколько, чтобы длину изделия можно было регулировать. Завершить процесс работы можно затачиванием лезвий. Кромка фрезы обрабатывается так, чтобы при вращении острие было направлено вниз.

Простой способ

Есть очень простой способ быстро собрать самодельный шнек с двумя лопастями. Эти элементы будут прекрасно врезаться в грунт. Единственный минус, что работать им можно только на небольшой глубине, не более 10 м.

Изготавливается шнек по следующей технологии:

1. Берем трубу длиной от 100 до 140 см, тут все зависит от роста работника. В ее верхней части привариваем продолговатую гайку, которая будет соответствовать болту. Можно заменить двумя стандартными. Если взять меньше, то конструкция будет держаться ненадежно.
2. В нижней части привариваем металлическую гильзу или толстую арматуру — этот элемент будет исполнять роль переходника к буру. Долото покупаем готовое или изготавливаем самостоятельно из стальной полосы длиной 30 см и толщиной 3 мм. Ее сначала хорошенько прокаливаем, а затем охлаждаем в кипящем свинце или масле. Эту спираль фиксируем в гильзе, а потом тщательно затачиваем.
3. Берем два диска от болгарки: один с ровной кромкой на 150 мм, другой зубчатый — 180 мм. Распиливаем эти диски напополам, в таком случае центральная часть расширяется и совпадает с основной трубой. Устанавливаем их поочередно: вначале меньший, а на 10 см выше — больший. Расположение деталей делаем строго под углом 35 градусов к земле. В таком случае повышается коэффициент полезного действия при минимальных усилиях.
4. Далее изготавливаем трубчатые элементы для продления. Для этого берем трубу с аналогичным диаметром и длиной 100−140 см. Затем вставляем снизу болт и привариваем его. В верхней части устанавливаем и привариваем продолговатую гайку.

Нанесение защитного покрытия

Изготовив бур из трубы для столбов своими руками, вы должны защитить его от внешних воздействий и преждевременного старения материала. Это позволит исключить возникновение ржавчины. Детали самодельного бура обрабатываются наждачной бумагой и покрываются грунтовкой. Сверху наносится фосфатирующий раствор. Готовое изделие после такой обработки можно окрашивать.

При эксплуатации инструмента после каждого применения его обычно разбирают и чистят от грязи и пыли. Особое внимание следует уделить соединениям. Их покрывают специальной смазкой, которая способствует отталкиванию воды. Не стоит упускать этот момент, ведь правильный уход станет отличной профилактикой заклинивания болтов и позволит оборудованию работать долгое время бесперебойно.

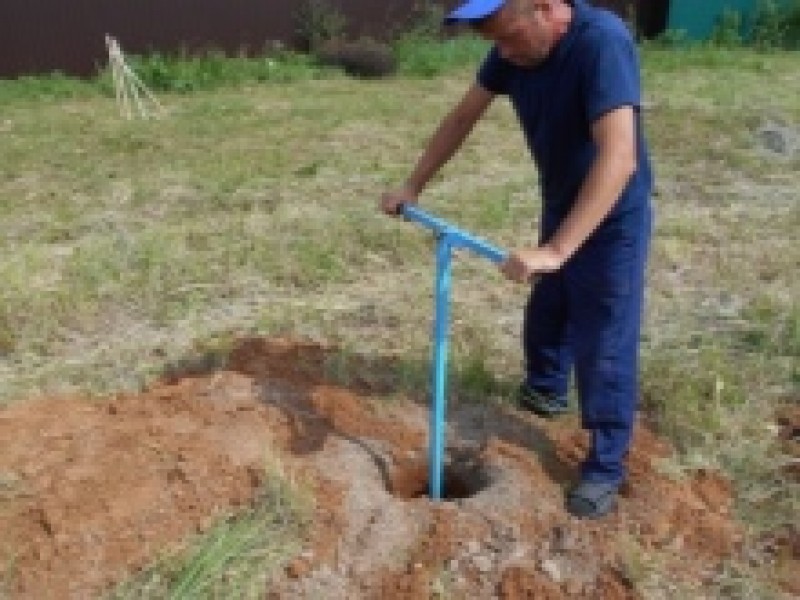

Как пробурить отверстие в земле под столбы для забора

Бурение под столбы забора должно осуществляться в соответствии с указанными нормами и стандартами. Правильное использование мотобура или садового инструмента позволит максимально быстро и без больших трудозатрат проделать необходимое количество скважин для бетонирования опор для будущего забора.

Процесс бурения без ошибок

Техника бурения скважин предусматривает проведение нескольких этапов работ:

1. Вначале необходимо разметить участок земли, где будут стоять будущие сваи, исследовать тип грунта и определить, на каком уровне залегают подземные воды. Это позволит максимально точно рассчитать время и силы на проведение работ.
2. Подготовить буровое оборудование, осмотреть его лопасти, заточить и смазать машинным маслом.
3. Установить его строго в вертикальном положении и аккуратно снять верхний слой земли.
4. Затем постепенно углубляться в грунт, не налегая на инструмент, чтобы не повредить металлические лопасти.
5. После того как глубина скважины достигнет 30-35 см, необходимо вынуть бур, налить в яму ведро воды, а устройство тщательно очистить от налипшей грязи.
6. Когда вода полностью впитается в почву, нужно продолжать бурение, строго придерживаясь вертикального положения инструмента.

Для увеличения производительности труда опытные мастера рекомендуют пробурить сразу несколько отверстий и залить их водой. Это поможет сэкономить время, а грунт сможет лучше размякнуть.

Если бур не вынимается из земли, его следует немного раскачать, а затем без труда достать. Правильное бурение скважин под столбы позволит получить необходимое количество лунок для установки опорных металлических или бетонных столбов для любого типа ограждения.

Как усовершенствовать инструмент

Изготавливая садовый бур для столбов своими руками, вы можете подумать над его усовершенствованием. При бурении лунок вы можете столкнуться с большими корневищами, плотно залегающими в грунте. Острые кромки облегчают работу. Для удобства эксплуатации на покатой области лезвия следует нарезать зубцы или закруглить режущую часть.

Конструкция может быть усовершенствована и дополнением съемными фрезами. Они позволят осуществлять бурение лунок любого диаметра. Помимо изготовления запасных частей, необходимо предусмотреть их крепление к воротку. Их соединяют двумя пластинками железа, фиксируемыми сваркой. В крепежных пластинах и лезвиях просверливаются два отверстия для болтов. Фрезы фиксируются болтами М 6. При работе болты могут мешать. Для исключения такой проблемы их вкручивают резьбой кверху.

Если вы хотите изготовить лучший бур для установки столбов своими руками, его можно усовершенствовать, используя еще один способ. Для этого вырезается узкая металлическая пластина, которая вытачивается в виде конуса с помощью болгарки. Это позволит усилить эффективность работы нижнего торца воротка. Размеры пластины – 10 x 2 см. В итоге вы должны получить своеобразное острие. Делать надрезы в воротке не нужно. В торец вставляются металлические пластины, которые крепятся сваркой. Их сплющивают, что позволит получить пику.

Если вы хотите использовать пику, то в основу можете взять другой метод ее изготовления. Для этого берется 17-сантиметровая металлическая пластина, из которой вырезается шнек, похожий на штопор. Алгоритм действий дальше будет таким же, как и в первом варианте.

Если вы решили изготовить бур для столбов своими руками, фото таких конструкций позволят понять, какой конструкции отдать предпочтение. Если предусмотрено наличие шнека, в его роли может выступить сверло. Оно должно справляться с древесиной и металлом. Такой инструмент легче будет входить в почву и станет бурить ямы нужной глубины.

Если вы работаете с плотными глубинными слоями грунта, между фрезой и пикой можете приварить плоскорез небольшого размера. Такая конструкция позволит рыхлить землю и центровать при бурении. Для такой детали необходимо две металлические пластины 3 x 8 см. Хитрость такого рода ускорит работу с инструментом.

Выполняя бур для установки столбов своими руками, вы можете дополнить его фрезами из дисков, которые предназначены для работы с камнем. Круги надрезаются по радиусу, а в центре отверстие расширяется. Оно должно соответствовать диаметру воротка. Изгиб диска позволяет получить подобие шнека или штопора. Эту деталь останется лишь приварить, используя алгоритм, описанный выше.

Фрезу можно изготовить из диска циркулярной пилы. Зубья будут справляться с корневищами и твердой почвой. Модернизировать инструмент вы можете по своему усмотрению. Но каким бы качественным он ни был, перед процессом бурения лучше разрыхлить грунт лопатой, тогда устройство хорошо войдет в почву, а работа пойдет быстрее.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Общая информация

Ямобур — это специальный инструмент для проделывания в почве лунок, скважин, отверстий и других углублений округлой формы. Они используются для:

1. Монтажа ограждающих конструкций.
2. Изготовления столбчатого фундамента.
3. Высадки растительных культур.
4. И многих других бытовых целей, в которых нужно обустраивать отверстия в земле.

Основная задача устройства заключается в быстром и эффективном проделывании ям цилиндрического вида без существенных трудозатрат. В зависимости от исполнения ямобуры бывают:

1. Навесными.
2. Ручными.

Первый вариант предназначается для установки на трактор или специальную платформу с электрическим приводом. Ярким примером такой модели является ямобур МТЗ.

Что касается ручных устройств, то они могут оснащаться механическим, электрическим или бензиновым приводом. Также существуют и самодельные изобретения, которые обладают упрощенной конструкцией и легко изготовляются в домашних условиях. С их помощью можно просверливать углубления до четырех метров.

В данном видео рассмотрим ямобур сделанный своими руками:

Сферы применения устройства бывают самыми различными. В большинстве случаев их используют для проделывания круглых отверстий в почве под ограждающие конструкции, столбы и прочие сооружения. Если же необходимо обустроить свайный фундамент, то без соответствующих углублений тоже не обойтись. Только их диаметр будет более внушительным.

Для выполнения подобной работы задействуется механический или моторизированный ямобур. В строительных гипермаркетах подобное оборудование продается в больших объемах, но народные умельцы отдают предпочтение самодельным изобретениям, аргументируя это их доступностью, дешевизной и надежностью. К тому же при небольших вложениях за короткий промежуток времени можно изготовить по-настоящему мощный инструмент, который превзойдет по производительности заводские устройства.

Клумба с многолетниками – рослость цветков

Создавая композицию, цветовод должен обращать внимание на высоту и раскидистость кустарника. Гиганты выигрышно располагать в центре или на заднем плане для создания тени

Если надо соблюсти окантовку, то пусть цветы будут карликовыми – до 20 см. В таком случае центр отдается среднерослым саженцам

Гиганты выигрышно располагать в центре или на заднем плане для создания тени. Если надо соблюсти окантовку, то пусть цветы будут карликовыми – до 20 см. В таком случае центр отдается среднерослым саженцам.

Еще одни хорошие претенденты на звание «центр клумбы» – миниатюрные деревья, хвойные кустарники и луковичные.

Высота таких лидеров обычно не превышает трети диаметра цветника. Если цветы имеют одинаковую высоту, то их уместно располагать «пирамидой».

Если вы являетесь хозяином земельного участка, то хотя бы раз сталкивались с необходимостью выкапывания ям для опор и столбов при оформлении внешнего вида территории. Иногда случается и так, что в не совсем удобном месте требуется лунка. С помощью простой лопаты с этой задачей справиться довольно сложно. Можно, конечно же, позаимствовать у знакомых ручной бур или вызвать специалиста, который управляется с соответствующим инструментом. Но если такие работы вы планируете осуществлять время от времени, то садовый бур для столбов своими руками можно изготовить из подручных материалов.

Инструмент получится удобным при эксплуатации и компактным, что очень удобно для хранения. Обычно для проведения таких работ используется твердый металл. С его помощью вы сможете расколоть на части корневища растений и мелкие камни. Такое приспособление позволит выкопать яму, вращая оборудование вокруг оси как штопор.

Выбор режущей части

Основное назначение бура – рытье лунок. Скважины проделываются режущей частью, которая может иметь разные формы, а именно:

• форму полудисков;
• вид шнека;
• двухлопастную;
• винтообразную;
• съемную;
• многоярусную;
• цельную.

Если вы хотите изготовить бур для столбов своими руками, то должны определить конструктивные особенности устройства. Некоторые модели имеют небольшие лопасти снизу, тогда как сверху они увеличиваются до больших размеров. Приобретя заводской бур, вы получите в пользование эффективный и функциональный инструмент. Но его не всегда можно внедрить в грунт на нужную глубину, кроме того, насадки у таких приспособлений могут иметь не тот диаметр, что нужно.

Разновидности буров

Для разных строительных работ используются различные виды буров. Каждый из них имеет особую конструкцию:

1. Шнековый бур. Его особенность заключается в удлинённой режущей части. Применяется для проделки ям под столбы. Так как конструкция более длинная, его можно намного реже вынимать, поэтому работа делается быстрее, если сравнивать с садовым буром.
2. Садовый. Как правило, это 2 лопасти, приваренные к противоположным сторонам трубы. Они размещены под разными углами. В основном бур используется для проделки лунок под посадку растений. Отсюда и специфическое название «садовый». Но применять его можно и при постройке беседок, установке столбов для забора и т.п.
3. Для свай ТИСЭ. Чем-то напоминает садовый, но дополнительно имеет лопатку, которая откидывается на дне ямы, для расширения.

Самые простые в изготовлении — садовые коловороты. Конструкция может иметь разновидности, в зависимости от почвы, с которой будут работать данным инструментом. Это и является плюсом самостоятельно сделанных инструментом. Его можно сделать под определённые нужды. Дело даже не в диаметре самых лопастей, а в том, что их можно сделать съёмными, на болтах и т.п.

В данном видео рассмотрим самодельный земляной бур:

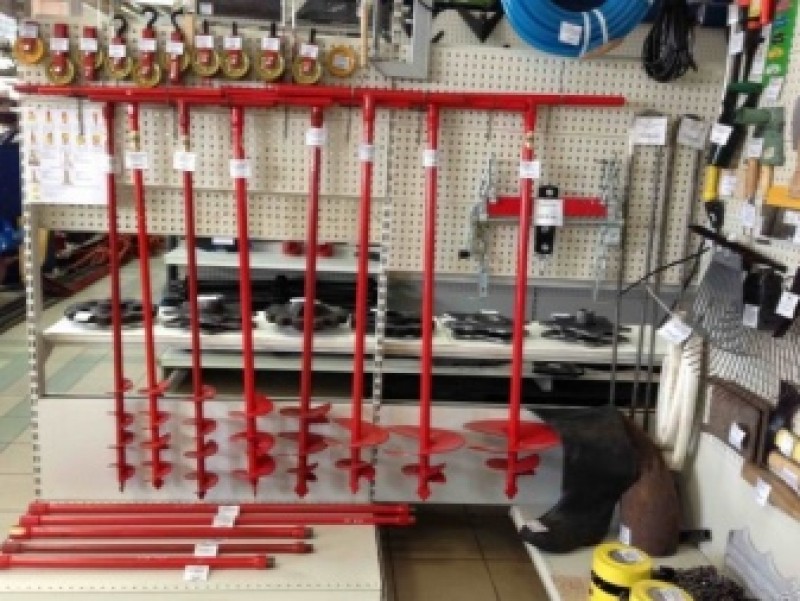

Хотя цена самых простых буров в магазинах невелика, такие инструменты позиционируют себя как «универсальные». Для лёгкой почвы они будут полезны, но на более твёрдой — малоэффективны.

Рекомендации по изготовлению отдельных частей

Прежде чем приступить к изготовлению бура для столбов своими руками, вы должны разобраться с составными частями этого инструмента, среди них следует выделить:

• разрыхлитель;
• почвоприемник;
• плуг-формировщик;
• шнек.

Разрыхлитель состоит из двух плоскостей или шнека. Последний похож на спираль, в этом узле нож располагается на штанге. Имеется в буре и почвоприемник. Здесь собирается грунт, что облегчает бурение лунок диаметром до 35 см. При изготовлении бура для столбов своими руками вы должны будете снабдить его формировщиком, который будет располагаться в нижней части. Этот узел позволяет усилить столбчатый фундамент, что требуется при возведении больших зданий.

Бур для проделки свай

Классический вариант бура для ТИСЭ — это лопасти с ёмкостью для сбора земли. Также есть более широкий нож, который необходим для образования расширения снизу сваи. Использовать такой самодельный бур для личных целей не очень удобно, поскольку дополнительный складной нож сильно мешает.

В связи с этим подобные конструкции часто делают разборными, где складной нож можно демонтировать. А вообще, рекомендуется использовать для проделки сваи в личных целях обычный садовый бур, а для расширения сделать отдельный нож с ёмкостью для сбора земли. Работа намного проще в этом случае.

Для такой конструкции в качестве ножа используют обрезок с лопаты, а ёмкость для сбора земли можно сделать из банки из-под сельди. Нож закреплён на рычагах, и при опускании по свае он находится в крайнем верхнем положении, так как натянут с помощью троса. При достижении дна трос расслабляется, и нож падает на стенки сваи, начиная снимать землю и формировать расширение нужного размера.

В качестве альтернативы землесборник можно сделать также из старого пропанового баллона. Для того чтобы трение было меньшим, скважину постоянно обливают водой. Работать таким инструментом можно и на твёрдых грунтах.

Это интересно: бензобуры для земляных работ.

Подготовка материалов

Если вы решили сделать бур для столбов своими руками, то на первом этапе необходимо заняться подготовкой всего необходимого. Среди деталей следует выделить:

• гайку;
• сверло;
• тиски;
• отрезки металлической трубы.

Понадобится еще и болт М 20. Необходимо взять 2 диска, диаметром от 100 до 150 мм. Что касается сверла, то у него должен быть наконечник, диаметр при этом составляет 20 мм. Металлическая труба будет лежать в основе. Понадобятся два отрезка по 500 мм и один – на 400 мм. Лучше взять трубу с толщиной стенки 3,5 мм и наружным диаметром 40 мм. При таких параметрах готовое изделие получится прочным и сможет противостоять твердому грунту.

Разъемная буровая труба

Это конструкция, которая по мере заглубления бура может удлиняться. Состоит из отдельных разъемных секций. Одна часть может иметь длину до одного метра. Количество секций должно равняться предполагаемой глубине будущей скважине на воду. Этот элемент соединяется несколькими способами:

1. Резьбовое соединение муфтой. Следует на каждой трубе нарезать наружную резьбу. Важно подобрать муфту необходимой длины и не допустить самостоятельного ее прокручивания. Для этого применяется шплинтовый фиксатор.
2. Соединение гайкой и болтом. К штанге приваривается гайка/болт. Способ простой, но не надежный. Тонкостенная труба может не выдержать нагрузку и в месте возле сварки попросту лопнет.
3. Крепление муфты. Она приваривается к трубе соответствующего диаметра. Фиксация должна полностью исключить вероятность проворачивания.

Сперва используется одна секция. По мере ее погружения в почву добавляется следующий элемент при помощи специального соединения. И по такой схеме продолжается бурение.

Подготовка инструментов

Диски вы можете позаимствовать у обычной циркулярки или изготовить их самостоятельно. Для этого вам следует найти 3-мм листы металла. Среди инструментов, которые понадобятся в работе, следует выделить:

• углошлифовальную машину;
• сварочный аппарат;
• сверла по металлу;
• молоток;
• дрель.

Если у вас не нашлось наконечника со сверлом, его можно заменить сверлом с хвостовиком, который имеет вид конуса. Его диаметр должен соответствовать шнеку. Для того чтобы исключить травматизм, следует использовать мягкие ручки от велосипеда.

Подготовка к самостоятельному бурению

Перед тем как сделать бур для бурения скважины своими руками, следует определить следующие факторы:

• Предполагаемую глубину залегания водяного бассейна. Если водный пласт находится на глубине не более 10 м, скважину можно будить любым из 4 приведенных выше способов. Для водозабора поверхностным электронасосом достаточно небольшого сечения канала, поэтому рациональнее и проще применять забивную технологию с использованием бура-иглы или винтовую проходку буром небольшого диаметра. Если планируется использовать погружной насос в колонне из стандартных обсадных труб, изготавливают желонку или конструкцию ложкового типа. Для проходки на большие глубины, как и на малые, нет конкурентов шнековому гидробурению по скорости и эффективности, использование ударно-канатного метода с желонкой или ложкового бура по времени значительно уступает шнековый проходке с использованием воды и может оказаться экономически невыгодным из-за высоких физических нагрузок и существенных потерь времени.
• Диаметр скважины. Для водозабора с глубин больше 9 м от уровня поверхности понадобится использование погружного электронасоса, требующего применения обсадной колонны большого диаметра, в этом случае бурение можно проводить любым из приведенных выше методов. Эффективный вариант проходки глинистых структур — использование бурения в обсадной колонне, при этом в нее заливается вода, а грунт в виде жидкой грязи извлекается наружу желонкой или ложковым приспособлением.

Пошаговое проведение работ

Если вы решили изготовить ручной бур для столбов своими руками, на металлическом листе начертите окружность с центром. Эта часть будет лезвием. Круг вырезается болгаркой, после этого следует нанести линию разреза, проходящую по линии диаметра. На следующем этапе нужно нанести линию выреза, которая будет соответствовать окружности воротка. Диск делится на две части, после этого следует прорезать отверстие для воротка. На конце трубы, которая будет выполнять функцию воротка, углошлифовальной машиной необходимо проделать четыре продольные линии. Из них формируется острие с помощью молотка. При этом у самого центра трубы нужно сделать надпилы.

Острие обрабатывается сваркой. Вороток в процессе работы не должен забиваться почвой. Изготавливая бур для столбов забора своими руками, на следующем этапе вы должны будете соединить диск с воротком с помощью сварного шва. Делается это на расстоянии в 5 см между ними. Нужно соблюсти угол плоскости вращения, который составляет 20 ˚.

Как сделать ямобур с приводом (электрическим, бензиновым)

Сначала определимся, что мы будем использовать в качестве самого привода. Если планируется работа от электрической сети в 220V, то в качестве двигателя можно использовать угловую шлифовальную машинку (болгарку) или перфоратор. По сути, оба инструмента обеспечивают удобный захват и использование для компактных ямобуров с коротким штоком до 50 см.

Для соединения с электроприводом необходимо изготовить на вершине штока крепежные элементы, которые являются ответной частью к болгарке или перфоратору.

Для болгарки на вершине штока нарезается наружная резьба под гайку на посадочном месте, а для перфоратора наваривается прямоугольный штифт для зажима в кулачках.

В качестве бензинового привода можно использовать бензопилу. Для этого с нее снимают цепь и направляющую шину. Остается только наружная головка ротора. На нее и закрепляется навершие штока ямобура.

Необходимо тщательно соблюсти геометрию соединительной части. Если бур будет вращаться не по круглой оси, а по эллипсу из-за кривизны креплений, то это приведет к разрушению подшипников на вале перфоратора, болгарки и бензопилы. Бензопила в этом случае окажется долговечнее, нежели электрические устройства.

Работа над трубой-удлинителем

Далее можно начинать работу с трубой-удлинителем. Она должна быть оснащена рукояткой. Эту деталь приваривают в виде буквы Т. К ней крепится усилитель в виде косынки. В вороток следует продеть заготовку, проделав между этими частями отверстие. Это позволит скрепить детали шпилькой. Отверстий должно быть несколько, чтобы длину изделия можно было регулировать. Завершить процесс работы можно затачиванием лезвий. Кромка фрезы обрабатывается так, чтобы при вращении острие было направлено вниз.

Бур для ударно-канатного бурения

Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.

Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.

С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.

Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.

Галерея изображений

Фото из

Труба для самодельной желонки

Башмак с шариковым клапаном

Вехняя часть желонки

Окно для выгрузки пробуренной породы

Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.

Желонка – незаменимый инструмент при проходке рыхлых песков, галечников, гравийных отложений. Ее зачастую используют в комплексе с прочими бурами. Чередуют со шнеком или стаканом, не способным извлечь рыхлые и насыщенные водой отложения.

Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.

Процедуру сбрасывания бура многократно повторяют. Результатом процесса становится на треть заполненный грунтом корпус и увеличивающаяся на 30-40 см пробоина в поверхности земли.

Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.

Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.

Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.

Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.

• Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
• Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
• Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.

Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.

По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.

Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.

Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.

Чем тяжелее бур, тем быстрее можно достигнуть нужного результата, но необходимо учитывать и мощность лебедки, которой предстоит вытягивать бур с грунтом из ствола скважины.

Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.

Вам также может быть интересна информация по обустройству скважины, промывке после бурения и утеплению на зиму, рассмотренная в другой нашей статье.

Нанесение защитного покрытия

Изготовив бур из трубы для столбов своими руками, вы должны защитить его от внешних воздействий и преждевременного старения материала. Это позволит исключить возникновение ржавчины. Детали самодельного бура обрабатываются наждачной бумагой и покрываются грунтовкой. Сверху наносится фосфатирующий раствор. Готовое изделие после такой обработки можно окрашивать.

При эксплуатации инструмента после каждого применения его обычно разбирают и чистят от грязи и пыли. Особое внимание следует уделить соединениям. Их покрывают специальной смазкой, которая способствует отталкиванию воды. Не стоит упускать этот момент, ведь правильный уход станет отличной профилактикой заклинивания болтов и позволит оборудованию работать долгое время бесперебойно.

Четыре технологии скважинного бурения

Для забора воды на участках используется несколько типов скважин, при самостоятельном бурении максимальный порог углубления не превышает 35 м, поэтому своими руками бурят неглубокие абиссинские и скважины на песке. При этом буровое приспособление выполняет две задачи: образует в земле шахту, в которую затем опускается обсадная колонна, и извлекает размягченный после проходки грунт наружу. Практически во всех методах дополнительно применяют воду, облегчающую прохождение и извлечение скопившейся в шахте породы наверх.

Для самостоятельного бурения используют различные технологии и несколько разновидностей буров, основные из которых:

Шнековые (спиральные). Шнековое бурение — основной вид создания скважин промышленным методом, установки для его реализации по распространенности занимает лидирующее положение и используются организациями, профессионально занимающимися буровыми технологиями. При проходке бур опускается на значительную глубину за счет удлинения его штангами, излишки грунта извлекаются наружу гидравлическим методом с помощью воды.

Изготовленный заводским способом шнековый ручной бур для скважины под воду можно купить в торговой сети, для реализации винтового способа в бытовых условиях своими руками изготавливают бур с помощью сварки. При сухом способе им проходят расстояние до 10 м, шнековым гидробурением с использованием воды добиваются наивысших показателей глубин около 35 м.

Для облегчения проводимых работ вращение шнека часто проводят с помощью строительного электротехнического инструмента — перфоратора, миксера, бензиновой пилы, бензореза, мощной болгарки со специальными насадками. Многие умельцы своими руками собирают простые установки с применением электродвигателей, повышающие производительность и облегчающие бурение.

Игольчатые. Игольчатый метод основан на ударной технологии, при которой металлическая труба с острым наконечником вбивается в землю. В процессе прохождения к забивной трубе подсоединяются следующие трубные отрезки, в результате чего удается достичь заглублений около 15 м. Для забивания используют груз с большой массой, который периодически поднимают и бросают на каркас, жестко закрепленный на трубной оболочке. Работа требует приложения интенсивных физических усилий, для облегчения забивки используют электротехнический инструмент — строительные перфораторы, отбойные молотки, опускание и подъем груза проводят с помощью ручной или электрической лебедки.

При игольчатом способе грунт на поверхность не извлекается, а уплотняется в скважинном канале, что ограничивает глубину погружения в случае плотной подземной породы с высоким содержанием глины. Помимо невысокой глубины, к недостаткам игольчатой технологии следует отнести малый диаметр проходного канала из-за небольших габаритных размеров иглы, которую при большем радиусе забивать в землю вручную становится довольно сложно.

Ложковые. Технология рассчитана на бурение в сухом песчаном грунте невысокой плотности, ее принцип действия заключается в собирании размягченной породы в камеру наподобие стакана и дальнейшем извлечении ее на поверхность вместе с буром. Так как цилиндрическая емкость в виде трубного отрезка, баллона, имеет вместительную камеру для сбора почвы, таким способом обычно проходят широкие каналы, в которые можно устанавливать стандартные обсадные колонны.

Методика проходки с помощью стакана довольно трудоемка и отнимает немало времени в связи с тем, что его периодически извлекают наружу для освобождения от собранной земли. Если глубина залегания водяного пласта высока, всю систему с собранным трубопроводом приходится при каждом излечении наверх демонтировать, что существенно увеличивают сроки проведения работ. Также периодическое извлечение тяжелого грунта и соединенных между собой металлических штанг с большой глубины вручную физически тяжело, поэтому данная методика при максимальных трудозатратах рассчитана на прохождение расстояний до 10 м, а оптимальная глубина проходного канала не более 6 м.

Желонки. Принцип действия желонки, используемой для очистки скважин, основан на опускании в скважинный канал цилиндрической емкости, на конце которой установлена система обратного клапана. В шахту заливается вода, в результате чего грунт превращается в жидкую грязь, она попадает внутрь желонки через обратный клапан, который открывается при погружении. При подъеме клапан в результате давления на его поверхность грязевой массы закрывается, перекрывая выход собранной породе, жидкий грунт после извлечения выливается, и процесс повторяют заново.

С использованием желонки разработана промышленная технология канатно-ударного бурения, при которой в скважинный канал с большой высоты бросается массивная конструкция с обратным клапаном, после сбора жидкой породы она извлекается. При бытовом бурении с использованием данной технологии добиваются значительных глубин проходки до 30 м, правда, для прохождения таких расстояний требуется значительное время.

При бурении скважин нередко сочетают различные методы, к примеру, желонку практично использовать на больших глубинах, поэтому начальный участок проходят шнековым буром, а затем трубу с клапаном бросают в шахту с большей высоты, что увеличивает эффективность ее использования.

Как усовершенствовать инструмент

Изготавливая садовый бур для столбов своими руками, вы можете подумать над его усовершенствованием. При бурении лунок вы можете столкнуться с большими корневищами, плотно залегающими в грунте. Острые кромки облегчают работу. Для удобства эксплуатации на покатой области лезвия следует нарезать зубцы или закруглить режущую часть.

Конструкция может быть усовершенствована и дополнением съемными фрезами. Они позволят осуществлять бурение лунок любого диаметра. Помимо изготовления запасных частей, необходимо предусмотреть их крепление к воротку. Их соединяют двумя пластинками железа, фиксируемыми сваркой. В крепежных пластинах и лезвиях просверливаются два отверстия для болтов. Фрезы фиксируются болтами М 6. При работе болты могут мешать. Для исключения такой проблемы их вкручивают резьбой кверху.

Если вы хотите изготовить лучший бур для установки столбов своими руками, его можно усовершенствовать, используя еще один способ. Для этого вырезается узкая металлическая пластина, которая вытачивается в виде конуса с помощью болгарки. Это позволит усилить эффективность работы нижнего торца воротка. Размеры пластины – 10 x 2 см. В итоге вы должны получить своеобразное острие. Делать надрезы в воротке не нужно. В торец вставляются металлические пластины, которые крепятся сваркой. Их сплющивают, что позволит получить пику.

Если вы хотите использовать пику, то в основу можете взять другой метод ее изготовления. Для этого берется 17-сантиметровая металлическая пластина, из которой вырезается шнек, похожий на штопор. Алгоритм действий дальше будет таким же, как и в первом варианте.

Если вы решили изготовить бур для столбов своими руками, фото таких конструкций позволят понять, какой конструкции отдать предпочтение. Если предусмотрено наличие шнека, в его роли может выступить сверло. Оно должно справляться с древесиной и металлом. Такой инструмент легче будет входить в почву и станет бурить ямы нужной глубины.

Если вы работаете с плотными глубинными слоями грунта, между фрезой и пикой можете приварить плоскорез небольшого размера. Такая конструкция позволит рыхлить землю и центровать при бурении. Для такой детали необходимо две металлические пластины 3 x 8 см. Хитрость такого рода ускорит работу с инструментом.

Выполняя бур для установки столбов своими руками, вы можете дополнить его фрезами из дисков, которые предназначены для работы с камнем. Круги надрезаются по радиусу, а в центре отверстие расширяется. Оно должно соответствовать диаметру воротка. Изгиб диска позволяет получить подобие шнека или штопора. Эту деталь останется лишь приварить, используя алгоритм, описанный выше.

Фрезу можно изготовить из диска циркулярной пилы. Зубья будут справляться с корневищами и твердой почвой. Модернизировать инструмент вы можете по своему усмотрению. Но каким бы качественным он ни был, перед процессом бурения лучше разрыхлить грунт лопатой, тогда устройство хорошо войдет в почву, а работа пойдет быстрее.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

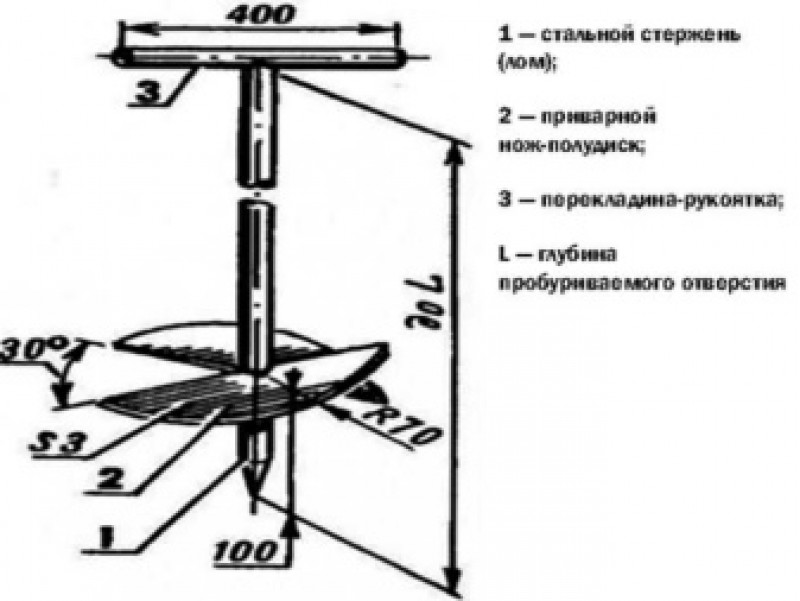

Вначале рекомендуется нарисовать базовую схему будущего изделия, которая станет шаблоном и упростит процесс сборки.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

В обоих случаях в лопастях нужно сделать отверстия посередине, чтобы они вплотную соединялись с валом.

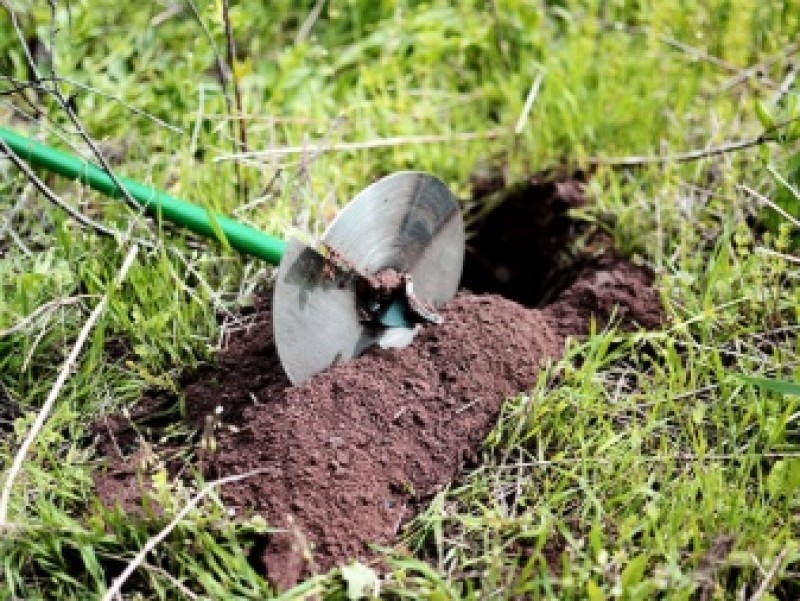

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Таким буром рекомендуется работать на легких, мягких грунтах. На плотных суглинках, каменистой почве лопасти под нагрузкой начнут деформироваться. Причина тому – использование не закаленной стали. Решение – усиление лопастей металлическими уголками.

Выводы и полезное видео по теме

В этом видео наглядно и доступно рассказано о том, как именно с помощью доступных материалов и простых в эксплуатации инструментов сделать надежный и функциональный спиральный бур.

Очевидно, что человек, имеющий навыки работы со сварочным аппаратом и самыми распространенными слесарными инструментами, справится с изготовлением бура своими руками.

Используя самодельный снаряд можно вручную выполнить буровые работы на своем дачном участке. Что значительно снизит общие расходы, которые были запланированы на обеспечение водой вашей территории.

Вы сделали бур-самоделку другой конструкции? Или знаете секреты усовершенствования снаряда? Возможно вы не согласны с теорией и рекомендациями, изложенными в нашей статье? Напишите, пожалуйста, об этом в комментариях ниже.

Изготовление спирального винтового бура

Для шнекового бурения используются буры, снабжённые винтообразной спиралью. Заглубление таких устройств в землю производится не при помощи ударов, а вращением вокруг своей оси. Сделать самодельный бур для скважины своими руками подобной конструкции немного сложнее, чем долото-желонку. Однако, при желании создать такое приспособление вполне возможно.

Основу шнекового бура составляет стальная 32-50мм труба. К нижнему торцу трубы привариваются заточенные ножи, вырезанные из твёрдой стали. Для них отлично подойдёт кусок старой рессоры. Длина выступающих частей ножей должна равняться диаметру шнека, либо незначительно превышать его. С помощью ножей, при вращении бура, плотные слои почвы разрыхляются, а после удаляются наверх при помощи витков спирального шнека.

Шнек

Изготовление шнека – самый трудоёмкий и сложный процесс в изготовлении шнекового бура своими руками. Его лепестки вырезаются из стального листа толщиной 5-6мм. Первым шагом производим разметку заготовки. Циркулем рисуем на листе круг необходимого размера. Диаметр этого круга должен равняться диаметру скважины. Затем внутри него чертим ещё один круг, поменьше: диаметр внутреннего круга равен диаметру трубы, взятой за основу бурильного механизма.

Следующим шагом, при помощи автогена вырезаем оба круга. В результате должна получиться заготовка в виде бублика. Разрезаем один край этого «бублика», и разгибаем края разреза под углом 25-40о относительно друг друга. Это будет первый виток шнековой спирали бурильного устройства.

Надеваем полученную заготовку на трубу-основу и привариваем. Таким же способом изготавливаем ещё один виток шнека, надеваем на трубу выше первого витка, стыкуя их друг с другом. Количество витков зависит от высоты бурового приспособления, и может составлять от 2 до десятка и более.

Наиболее простой способ заглубления шнекового бура – мускульной силой человека. Для этого к верхушке трубы с приваренными спиралевидными лепестками прикрепляют рычаги из двух обрезков труб длиной от полуметра, до полутора метров. Чем больше длина и диаметр бура, тем длиннее следует быть и рычагам. Закрепляют их с помощью сварки, болтов или шпоночным способом.

Особенность

Особенность шнекового бурения состоит в необходимости регулярного подъёма бура для удаления разрыхлённого грунта. При большой глубине скважины, и значительной массе бура, произвести такую операцию руками бывает затруднительно. Для облегчения задачи опять-таки потребуется станина с подъёмным приспособлением – блоками и воротом. Если имеется такая возможность, можно для подъёма приспособить и электрическую лебёдку.

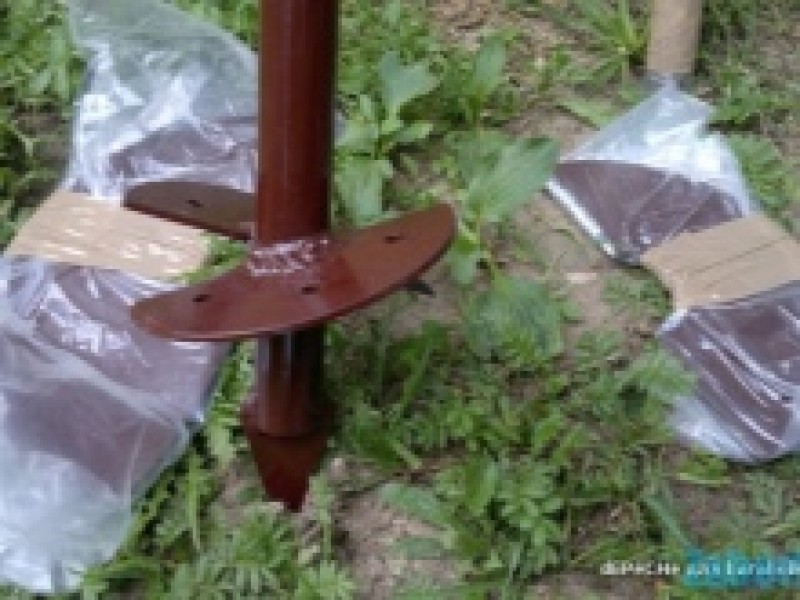

Простое средство малой механизации для сада

Подобный инструмент делать самостоятельно проще всего. Его конструкция включает:

• режущую часть из стального листа;
• наконечник-сверло;
• штангу из трубы круглого либо квадратного сечения;
• ручку.

Режущие лопасти бура делают из двух стальных полукругов толщиной от 4 мм с заостренными краями. Их диаметр рассчитывается по размеру нужных скважин. В центре полукругов вырезают углубление по форме стержня для лучшего прилегания. К стержню диаметром от ¾ дюйма или от 20×20 мм лопасти обычно приваривают, но удобнее делать несколько сменных пар и прикручивать к штанге болтами. Для этого требуется приварить под нужным углом крепежные полочки из крепкой стали, и проделать в них отверстия.

Ручка длиной 0,5 метра крепится перпендикулярно к стержню, длина которого составляется из глубины шурфа и дополнительных 60 см. С другой стороны закрепляется сверлящий наконечник. Он нужен для устойчивости и первоначального разрыхления земли. Если садовый бур получается чересчур длинным, можно делать сборную, складную или телескопическую штангу.

Лопастные ножи можно делать из двух круглых половин или из разомкнутого круга со смещенными краями. В любом случае края лопастей должны быть разведены на 30°. Это необходимо для успешной работы на плотных грунтах. Усилят производительность уголки или упоры из толстой стали.

Садовый бур из стёртого алмазного круга

Здравствуйте, уважаемые посетители сайта «В гостях у Самоделкина»! Сегодня я хочу вам рассказать о том, как быстро и легко можно сделать удобный садовый бур из отжившего свой век круга по бетону.

У меня уже есть опыт изготовления бура. Когда-то мне потребовалось устанавливать бетонные столбы (старые, ещё советского производства. Так что, сечение у них было как у современного телеграфного))))), и, чтобы не копать ямы лопатой, я изготовил бур. Правда, земля в том месте была твёрдой и каменистой, а диаметр скважин мне нужен был достаточно большой, так что, мне тогда пришлось изготовить мощную и тяжёлую конструкцию из стальных водопроводных труб и листового металла , толщиной 4 мм. («Донором» послужили стенки старого сейфа, так называемого «несгораемого шкафа»):

Бур с успехом выдержал работу в каменистой почве. После этого я использовал его ещё один раз. Мне тогда потребовалось вырыть котлован в метре от фундамента дома. Естественно, сделать это можно было только будучи уверенным, что подвижка грунта не произойдёт, иначе последствия могут быть катастрофичны. Я вспомнил о своём ручном буре. Пришлось сделать к нему удлинители, чтобы можно было бурить на глубину более двух метров:

Я тогда прокопал неглубокую траншею,а в ней, в ряд бурил глубокие скважины, сразу-же заполняя их арматурой и бетоном. При этом чередовал их местоположение так, что через несколько дней у меня в земле образовалась сплошная стена из «бетонных колонн», верх которой я забетонировал «в монолит», не пожалев поперечной арматуры. С такой подпорной стенкой копать котлован, который глубиной не доставал до конца этой подпорной стенки, а шириной ей уступал, стало безопасно.

С тех пор бур так и не использовался ни разу. Но давно была мысль изготовить более лёгкую конструкцию меньшего диаметра. Ведь иногда возникает необходимость пересадки достаточно больших растений, например. Или установки какого-то столбика.

А недавно у меня «приказал долго жить» алмазный диск по железобетону для «большой болгарки» (230 мм). Это был тяжёлый, очень хороший, диск одной известной фирмы-производителя. (Воздержусь от несанкционированной рекламы))). Прослужил очень долго, резал как масло бетон вместе с арматурой, но, как говорится, ничего не вечно, и режущий слой с алмазной крошкой истощился:

Как видим, это был не сегментный диск, а, так называемый, «турбо», а посему, оставшийся «огрызок» представлял собой ровный стальной круг без каких-либо прорезей. И я сразу решил, что из него-то как раз и получится отличный садовый бур.

Вот что мне понадобилось для его изготовления:

1. Стёртый «турбо-диск» по бетону для УШМ, диаметром 230 мм. 2. Отрезок стальной водопроводной трубы ДУ-15, длиной 1 меттр. 3. Отрезок профильной трубы, сечением 15 на 15 миллиметров. 4. Пластиковые заглушки.

Как я уже говорил, новый бур, в отличии от старого, не будет предназначен для работы в тяжёлых каменистых грунтах, ему не придётся сдвигать в сторону камни, «забуриваясь» на большую глубину, поэтому я решил сделать его «шнекового типа» с углом атаки равным 90 градусов.

Для этого я распилил его по радиусу при помощи малой УШМ:

Как видим, при этом краешек лопнул и откололся. Это навело меня на мысль, что, возможно, диск выполнен из слишком хрупкой углеродистой стали, и выгнуть его должным образом не получится. Но, поразмыслив, я решил, что достаточно известный производитель оснастки вряд-ли мог сделать диск, который может при ударе лопнуть и разлететься осколками! Скорей, перекалилась только наружная часть, нагревшись до красна от сильного трения, когда закончился алмазный слой. А сама несущая часть просто таки обязана быть выполнена их более пластичного металла.

Поэтому я продолжил работу, приступив к изготовлению оси. Её я решил изготовить из стальной водопроводной трубы ДУ-15. Ведь, как известно, посадочное у УШМ имеет диаметр 22,23 миллиметра. А наружный диаметр трубы ДУ-15 равен 21,3 миллиметра. Как по заказу. Мне как раз нужен зазор около миллиметра, который позволит искривить диск.

Отрезок такой трубы, длиной один метр как раз нашёлся — остались два таких после изготовления трубчатых снегозадержателей

Делать какое-либо «бурав», или подобие шнека на конце я не посчитал нужным. Выступающая внизу часть оси на буре не участвует в процессе бурения, и нужна исключительно для фиксации бура в горизонтальной плоскости. Поэтому, достаточно будет сделать остриё.

Изначально я хотел забить внутрь штырь подходящего диаметра, обварить, а потом заточить. Но это было «на уровне мысленного проектирования».)))). На деле же, начал его делать спонтанно, когда появилось время ввиду вынужденного перерыва на моей стройке. А потому пришлось ограничиваться тем, что есть под рукой. И я пошёл более простым путём — сплющил конец трубы:

А потом обрезал углы болгаркой, придав сплющенному концу вид острия:

Позже, когда буду заниматься сварочными работами, я его обварю и зачищу.

А пока, нужно всё примерить. Длину выступающей части прикинул на глаз, высунув ровно столько, «чтобы нормально было».))))).

Теперь берём сварочный аппарат (который у меня «живёт» в ящике, из канистры, и привариваем только один край (тот, который будет режущим).

При этом выяснилось, что сваривается этот металл не особо хорошо. Пришлось сперва аккуратно наварить на самом диске расплавленного металла из электрода, а уже потом сварить этот металл с трубой.

Теперь необходимо растянуть наш разрезанный диск в вертикальной плоскости и в таком положении приварить.Кроме того, что я решил придать будущему буру такие свойства, как лёгкость самой конструкции, я решил ещё и обеспечить лёгкость в работе в угоду высокой производительности. Поэтому, разницу в витках спирали я решил сделать небольшой — 25 мм. Для того, чтобы раздвинуть витки на нужное расстояние, я воспользовался шаблоном из обрезка профильной трубы, который забил между винтками:

Итак, продолжим. Нет худа без добра. Зато проварить по всей окружности стало уже легче — ведь на диске уже был наварен пластичный металл))). А заодно был заварен и носик-остриё:

Теперь нужно изготовить рукоятку-поперечину. Трубу, из которой я сделал ось, в своё время я обрезал на своём самодельном отрезном станке, а потому отрезана она ровно. Чтобы легче было приваривать и не морочиться с полукруглыми вырезами, я решил изготовить её из трубы квадратного сечения. Благо, в моём «металлоломе» нашлись обрезки нужного сечения, из которых я смог вырезать прямой кусок, длиной полметра:

Отрезок этот и был приварен в качестве рукоятки-поперечины, после чего вся конструкция была зачищена «болгаркой»:

На этом этапе я его испытал. Сделав несколько оборотов, я убедился в том, что получившийся бур очень легко входит в землю, что мне и требовалось.

Вот и готово. Приступаем к «причёсыванию» конструкции. (Хоть мне и многие уже указывали на то, что это, мол, лишнее, и что на функционал это не влияет, я всё равно, придерживаюсь мнения, что все самоделки необходимо доводить до «законченого вида». Так ими значительно приятнее потом пользоваться. Даже, таким примитивным инструментом, как садовый бур. Да что там уже! У меня даже ломы покрашены! ))))).

На этот раз я пожалел синей краски из баллончика, и покрасил весь бур в чёрный цвет:

Стоят они копейки, а пользы очень много. Кроме того, что они препятствуют попаданию внутрь грязи и влаги, они ещё и придают изделию более законченный, «заводской» вид. А в моём конкретном случае — ещё и исключают травму ладони при неаккуратном хвате.

Ну и, конечно-же, необходимо сделать инструмент более ярким, чтобы легче было его потом найти в полутёмном сарае, или не забыть на огороде. Для этого подойдёт красная изолента:

Вот и всё! Вот такой нужный инструмент у меня получился из того, что годилось только на выброс:

Всего доброго! Надеюсь, кому-то эта информация окажется полезной!

Источник: usamodelkina.ru

Сферы применения ручного инструмента

Возведение заборов, опор для теплиц, фундаментов небольших строений осуществляют с помощью землебура. В местах, где отсутствует центральное водоснабжение, ручным буром достигают водоносного слоя. Самодельными инструментами разрабатывают полости в грунте для возведения железобетонных свай. Вырытые скважины заполняют арматурой и жидким бетоном, получая столбчатые для сооружений на приусадебном участке.

Особенности бурения самодельными приспособлениями

Бурение самодельными снарядами возможно при таких условиях:

• водоносный пласт залегает на глубине, не превышающей 20 м;
• грунт песчаный или глинистый, но не из скальных пород.

Делают насадки для ударно-канатного или вращательного бурения – только эти способы подходят для самостоятельного устройства скважины. Первый метод не требует создания сложного оборудования. Сооружают простую буровую установку из тех материалов, что имеются в хозяйстве. Способ привлекателен еще и тем, что работать можно без помощников.

При вращательном бурении пользуются инструментом, который, углубляясь в почву, поднимает ее наверх. По бокам штанги стоят 2 человека и крутят ее, прикладывая усилие к поперечной рукоятке. Применяются буровые снаряды спирального или ложкового типа.

Материалы и инструменты, необходимые для изготовления бура

Схема ручного бурения.

Прежде чем приступать непосредственно к работе, следует запастись всеми необходимыми материалами и инструментами. Мастеру понадобятся:

• отрезок газовой трубы (для изготовления вертикальной стойки);
• фрагмент листовой стали высокой прочности (для производства лопастей винта);
• отрезок гладкой арматуры (металлический прут) диаметром 16-20 мм (для изготовления ручки);
• аппарат для сварки;
• сварочная струбцина;
• станок для токарных работ;
• круг наждачный;
• электрическая дрель;
• набор сверл по металлу;
• угловая шлифмашина (болгарка) с диском по металлу;
• газовый ключ;
• монтажные тиски.
