Летний водопровод на даче из скважины своими руками пошаговая инструкция

Содержание статьи:

• Виды трубчатых водозаборных колодцев
  • Фильтровые или «скважины на песок»
  • Артезианские или «скважины на известняк»
• Выбор насоса для откачки воды
  • Глубинные и поверхностные агрегаты
  • Общая глубина выработки и уровень воды в ней
  • Примерный дебет водозаборного источника
  • Расчетная потребность в воде
  • Необходимый для работы приборов напор
  • Диаметр пробуренной скважины
• Оборудование для автономного водоснабжения
  • Герметичная емкость для защиты оголовка
  • Гидроаккумулятор для формирования напора
  • Система фильтров для очистки воды
• Технология сооружения водопроводной системы
  • Этап #1: прокладка труб от дома до скважины
  • Этап #2: правила монтажа кессона

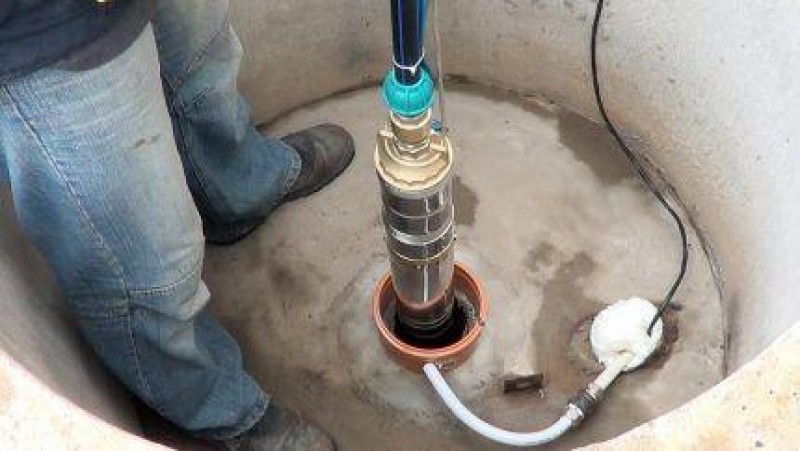

  • Этап #3: монтаж и подключение насоса
  • Этап #4: установка и подключение гидроаккумулятора
  • Этап #5: выполнение пробного пуска системы
• Выводы и полезное видео по теме

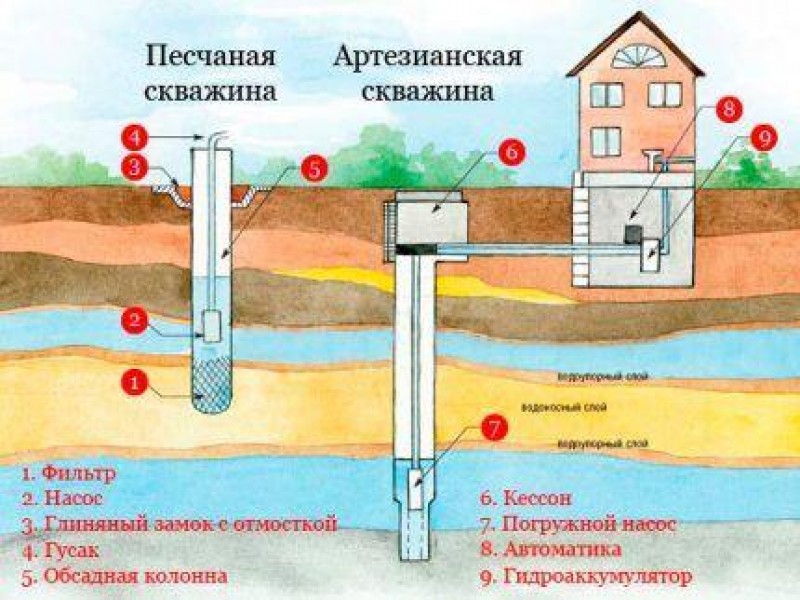

Абиссинская скважина

Скважина на песок

Воду качают из поверхностного песчаного слоя, и глубина скважины может достигать 20-40 метров. Производительность такой скважины невысокая — примерно до 1,5 м³/ч, что вполне достаточно для дачного домика. При монтаже обсадную трубу
оборудуют фильтром, чтобы предотвратить попадание в водопровод песка.

В качестве обсадной используется металлическая или пластиковая труба. Нижняя часть трубы перфорирована, а дно оснащено фильтрующей сеткой. Подъем воды осуществляется при помощи погружного скважинного насоса.

Качество воды значительно выше. Однако химический состав воды такой же нестабильный, как в абиссинской скважине или обычном колодце, зависит от сезонности и различных техногенных факторов.

Скважина требует периодического обслуживания, поскольку наличие песка способствует заиливанию.

Скважина на песок

Артезианская скважина (на известняк)

Самая глубокая, дорогая и сложная по своей конструкции скважина. Глубина ее может достигать 200 метров и более. При этом производительность достаточно высокая — до 10м³/ч, благодаря чему одна скважина может обеспечить водой небольшой
поселок.

Вода из известнякового слоя чистая и не требует дополнительной обработки. Объем воды стабильный. Над скважиной устанавливают скважинный адаптер или кессон, который выполняет роль тепло- и гидроизолятора. В кессоне размещают блок
автоматики и коллекторы для разводки водопровода по участкам.

На пользование водными ресурсами из известнякового слоя требуется разрешение, поскольку они являются собственностью государства. Для водоснабжения дачи артезианская скважина не используется ввиду своей дороговизны. Если же других
вариантов нет, то иногда обустраивают коллективную скважину на несколько садовых домов или даже организовывают центральный водопровод — летний или всесезонный.

Артезианская скважина

Три варианта автономного водоснабжения на даче из скважины своими руками

В зависимости от условий и потребностей, существуют три типа наиболее выгодного подключения от скважины, которые можно организовать своими руками:

• Вывод трубы из оголовка. Самый бюджетный, но в то же время неэффективный вариант подключения к воде из скважины. Чаще всего подходит для временного решения.

• Обустройство кессона. Самый дорогой и сложный в исполнении вариант. Подходит для разводки воды на несколько строений или участков.

• Вывод трубы с помощью скважинного адаптера — самый оптимальный вариант для подключения к воде одного дачного дома. При определенной сноровке можно сделать своими руками за несколько дней.

Как выбрать оборудование для водоснабжения от скважины

Как выбрать насос для скважины

Чтобы подобрать скважинный насос, нужно учесть некоторые параметры:

• Узнать дебит вашей скважины (обычно указан в паспорте на скважину). Зная дебит, вы подберете оптимальную мощность насоса. Производительность насоса должна быть на 80% ниже дебита скважины, чтобы оборудование не засасывало
  воздух.

• Внутренний диаметр скважины поможет определиться с максимальным диаметром насоса. При обустройстве водопровода с помощью адаптера нужно еще учитывать, что внутренняя часть адаптера частично «съест» пространство в трубе.

• Необходимо рассчитать норму потребления сантехническими приборами, чтобы производительности насоса было достаточно для обеспечения водой в пиковые часы потребления.

• Уточните, какое напряжение у вас на участке: однофазное или трехфазное.

Если в пиковые часы потребления производительности скважины не хватает для обеспечения дачи, то можно обустроить систему с дополнительной емкостью и вторым насосом. Один насос набирает воду в емкость, другой качает из емкости в
дом.

Для расчета нормы потребления воды сантехническими приборами, прикладываем таблицу:

Для подбора насоса применяют напорно-расходный график. По вертикальной оси указывают напор насоса (10 метров напора — это 1 атмосфера), по горизонтальной — производительность оборудования. Точка пересечения на графике — это рабочая
точка насоса.

Напорные характеристики насосов Belamos TF

При расчете напора, который должен давать скважинный насос, учитывают высоту подъема воды от динамического уровня до уровня дома и прибавляют еще 20 метров — с небольшим запасом, учитывая давление, которое насос должен создать в системе
(до 2,8 атм).

Какой тип насоса подойдет для скважины

Выбирая модель насоса, необходимо учитывать диаметр обсадной трубы. В противном случае, оборудование просто не влезет в скважину.

Особенно это нужно учитывать при установке адаптера, поскольку внутренняя часть адаптера «съедает» часть диаметра трубы.

Приводим таблицу зависимости от диаметра скважины:

Скважинные насосы бывают нескольких типов: вибрационные, центробежные, винтовые, вихревые. В этой статье мы приведем краткую информацию о каждом типе оборудования. Более подробно о каждом из них мы рассказывали в статье
«Водоснабжение дачи из колодца: как сделать своими руками, схемы, фото и подробные инструкции».

Вибрационный насос

Вода всасывается за счет гибкой резиновой мембраны, которая создает возвратно-поступательные движения.

Преимущества:

• Недорогой

• Простая конструкция

• Высокие напорные характеристики (до 70 метров)

Недостатки:

• Низкая производительность

• Громкий шум

• Из-за вибрации крепления ослабляются, из-за чего насос может попросту оторваться

Винтовой скважинный насос

На валу электропривода зафиксирован ротор, имеющий спираль сложной формы. При вращении винта вода проталкивается к выводящему патрубку. Относится к глубинным насосам и применяются, как правило, для артезианских скважин.

Преимущества:

• Поддерживает постоянное давление в водяном столбе

• Высокая производительность (до 1,8 м³/ч)

Недостатки:

• Очень чувствительный к содержанию песка и прочих примесей.

• Достаточно дорогой

Центробежные насосы для скважин

Под воздействием вращения турбины в цилиндре возникает сила инерции, вследствие чего на выходе патрубка образуется напор воды.

Преимущества:

• Не шумит и не вибрирует

• Поднимает воду с большой глубины

• Стабильно высокая производительность

Наиболее часто используется именно центробежные насосы для подачи воды на даче из скважины.

Компания «Загород » рекомендует скважинные центробежные насосы Belamos или Grundfos.

Для дачи рекомендуем использовать насос 3” Беламос «Тайфун». Это недорогой, но надежный, однофазный насос с длинным кабелем в комплекте. Производительность 2 м³ — такого объема более чем достаточно для водоснабжения дачи.

Длина кабеля

Многие насосы оснащены достаточно длинным кабелем, которого хватает на всю глубину погружения. Чтобы не делать своими руками лишнее герметичное соединение, особенно если вы новичок, мы рекомендуем выбрать насос с более длинным кабелем.

Есть ли конденсатор

В модельных рядах есть однофазные насосы, у которых нет встроенного конденсатора. Для таких насосов он выполнен в виде пульта с функцией включения и отключения. Такой конденсатор нужно покупать отдельно.

Однофазные насосы оснащены 4 кабелями, что несколько усложняет монтаж. Также по причине сложности обустройства не рекомендуем рассматривать трехфазные насосы.

Пульт управления однофазным насосом

Для проведения водопровода на даче от скважины мы рекомендуем выбрать насос с длинным кабелем со встроенным конденсатором. Благодаря ему вам не придется переплачивать за «пульт управления насосом», в котором оборудованы конденсатор и
кнопка включения и выключения.

Как подобрать оголовок для скважины

Чаще всего используется оголовок компании Джилекс из пластика или чугуна. Оголовок из пластика, соответственно, дешевле, а чугунный оголовок долговечней и прочней.

Устройство оголовка для скважины

Название чугунного оголовка Джилекс ОС-127-140мм D32 расшифровывается таким образом:

• ОС — оголовок скважинный (если в название добавляется буква П, то оголовок пластиковый)

• 127-140 — внешний диаметр обсадной трубы

• D32 — диаметр трубы от насоса

Для водоснабжения дачи вполне достаточно трубы 32 мм. Но при этом важно учитывать, какой выход у насоса. У большинства моделей он 1» — в этом случае подойдет труба ПНД 32 или труба 40 мм с резьбой ¼».

Обычно для водоснабжения используют трубы до 10 атмосфер (маркируются как PN10). Но для выхода насоса 32 мм мы применяем трубы ПНД 32 мм с толщиной стенки 2,4 или 3 мм — они рассчитаны на максимальное давление до 12,5 и 16 атмосфер,
соответственно.

Не рекомендуем ставить кран на выходе из оголовка. Можно случайно оставить кран закрытым и включить насос — произойдет гидроудар, который повредит трубы или вовсе оторвет насос.

Самый простой способ подключиться к скважине

В этом случае трубу из скважины выводят из оголовка и подключают шланг для полива. В такой системе не подразумевается обратный клапан, поэтому вода сразу после использования крана стекает обратно скважину. Собственно, по этой причине
таким вариантом можно при желании пользоваться зимой.

Схема вывода воды из скважины через оголовок. Фото оголовка

Такую обвязку обустраивают, как правило, сразу после бурения. Используется только для строительных нужд до тех пор, пока на участке не установят кессон или скважинный адаптер.

Насос крепится к оголовку с помощью троса. Если глубина погружения оказалась больше, то кабель удлиняют термоусадочной муфтой. В этом случае понадобится термофен. Рядом со скважиной устанавливается влагозащищенный выключатель.

Совет! Трос для насоса должен быть из нержавеющей стали диаметром 3 мм — это самый надежный и долговечный вариант. Не используйте оцинкованные тросы — они быстро ржавеют и рвутся. То же самое касается тросов в пластиковой
оплетке, которые состоят из капронового шнура с добавлением металлических проволок. Такие тросы при малейшем повреждении гниют, и трос рвется. В результате вы безвозвратно потеряете насос в скважине.

Преимущества летнего варианта:

• Самый бюджетный вариант подключения к скважине.

• Самый простой вариант, который сможет выполнить любой дачник без специальных навыков и инструментов.

• Нет блока автоматики, который вода может залить.

Недостатки летнего подключения к скважине:

• Насос каждый раз придется запускать вручную.

• Если в системе установлен кран, то перед запуском насоса его необходимо открыть, чтобы не произошло гидроудара.

• По факту, на участке нет полноценной системы водоснабжения, а есть только поливочный кран.

Материалы и оборудование для обустройства летней скважины своими руками:

1. Погружной скважинный насос.

2. Труба ПНД 32 мм. Иногда 40 мм (в случае, если выход на насосе 1 ¼»)

3. Скважинный оголовок.

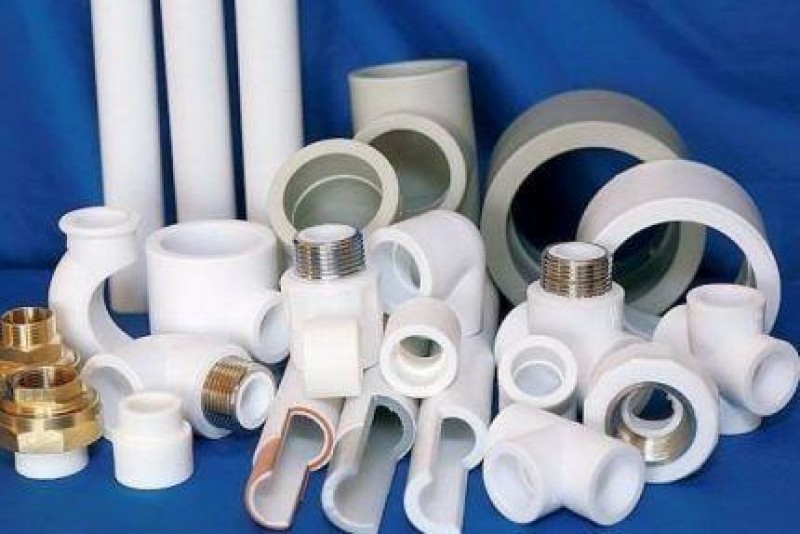

4. Фитинги для соединения труб.

5. Влагозащищенный кабель.

6. Термоусадочная муфта для соединения кабеля с насосом.

7. Нержавеющий трос 3 мм для крепления насоса.

8. Нержавеющие зажимы для троса

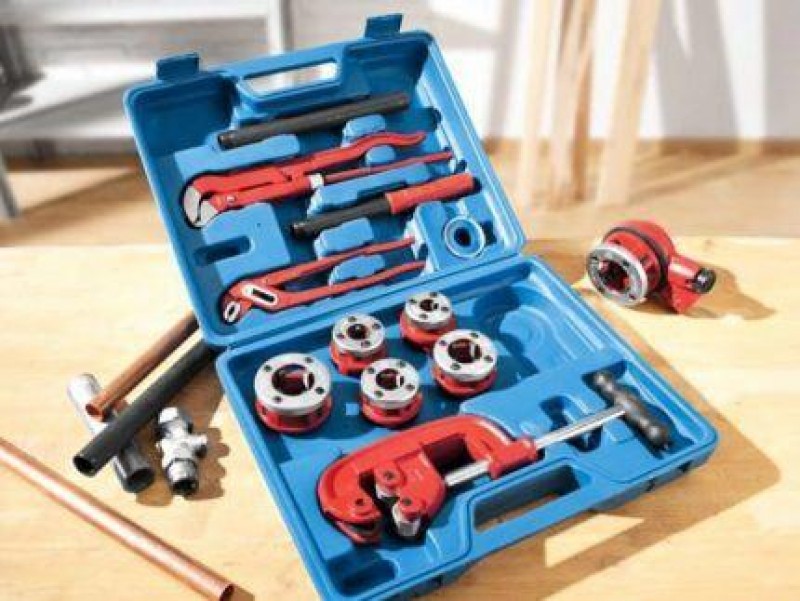

Специальный инструмент: термофен или газовая горелка для термомуфты.

Пошаговая инструкция для обустройства летней скважины

1. Через фитинг подсоединяем скважинный насос к трубе

2. Надеваем верхний фланец оголовка на трубу. Нержавеющим тросом крепим насос к рым-болту.

3. Протягиваем кабель от дома к скважине.

4. Заводим электрокабель через ввод в оголовке.

5. Скрепляем через 1 метр вместе кабель и трубу кабельными стяжками.

6. Вместе с насосом в скважину опускаем кабель.

7. Соединяем кабель из дома и от насоса через термоусадочной муфту. При наличии вилки у насоса, предварительно ее отрезаем.

8. Устанавливаем и крепим верхний фланец.

9. Включаем насос и проверяем, поступает ли вода.

Инструкция, как сделать герметичное соединение с помощью муфты?

Как мы уже говорили выше, для обжатия кабеля насоса вам понадобится термофен или газовая горелка. Не рекомендуем пользоваться обычной зажигалкой — для качественного соединения насосного кабеля ее будет явно недостаточно. Под муфту может
попасть вода, что приведет к короткому замыканию.

Установка термоусадочной муфты

Рекомендуем выбрать термоусадочные трубки черного цвета — они гораздо восприимчивей к нагреву. При усадке муфта сжимается не только по диаметру, но и по длине. Поэтому, выбирая длину трубки нужно учитывать некоторый запас.

Как прогревать термомуфту

Прогревать термомуфту можно двумя способами:

1. Перемещая горелку (фен) от середины трубки к краю. Таким образом под рубкой не образуются пузыри и зазоры, которые приведут к потере герметичности и прочности соединения.

2. Начните прогрев от одного края и постепенно продвигайтесь к другому. Так вы не только предотвратите возникновение пузырей под трубкой, но и снизите продольное сокращение длины трубки.

Заведение на дачу летнего водопровода от оголовка

Один из самых простых способов оборудования для летней автономной воды на даче — это провести трубу ПНД от самого оголовка. Труба выводится из оголовка и с помощью латунных фитингов заглубляется в землю. Траншея выкапывается глубиной до
30-40 см, а шириной — на штык лопаты.

Поливочный кран в этом случае выводится из дома, также, как и в варианте с адаптером, о котором мы расскажем чуть ниже.

В этом варианте вывода трубы из оголовка устанавливается обратный клапан, чтобы вода оставалась в трубе. На участке трубы между насосом и оголовком устанавливают сливной клапан. В техническом помещении размещают блок автоматики —
гидробак, реле давления и реле сухого давления.

Совет! Обратный клапан можно устанавливать не в скважине за насосом, а в доме. Если снять верхний фитинг на участке между насосом и оголовком, то можно слить воду в скважину из трубы. Это нужно для слива летней системы
водопровода на зиму.

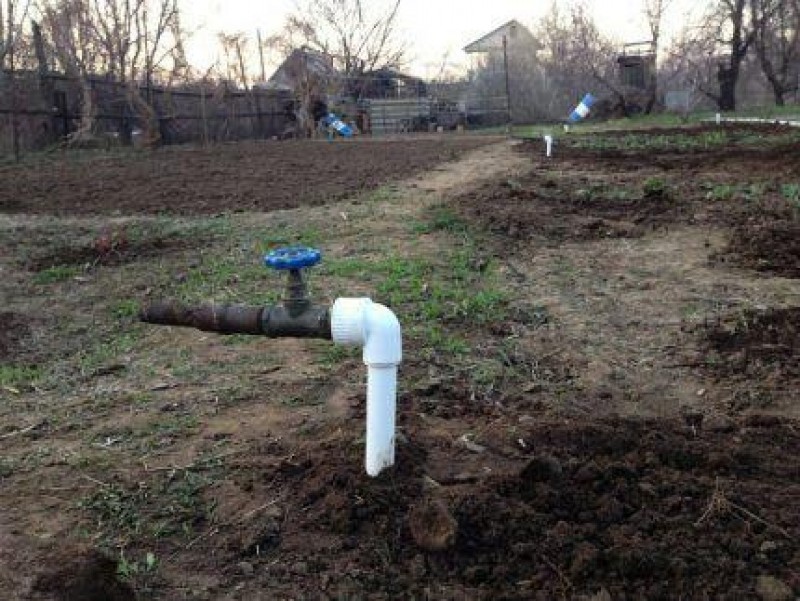

Вариант летнего водопровода

Слив воды из системы летнего водопровода из скважины. Как установить сливной клапан

Сливной клапан — это обязательный элемент в системе водоснабжения на даче. Он необходим для того, чтобы слить воду на зиму из внутренней системы.

Принцип работы сливного клапана:

Когда давление в системе упадет до 0,5 атмосфер, шарик расположенный в клапане, отойдет от стенки, и вода начнет поступать через клапан в скважину.

Установленный сливной клапан в седелке

Установка сливного клапана с помощью седелки достаточно простая. Просверлите отверстие в ПНД трубе между адаптером и насосом, а затем зафиксируйте клапан с помощью двух съемных частей седелки и монтажных винтов. При этом не забудьте
установить уплотнительное кольцо между отверстием и седелкой.

Сливной клапан лучше устанавливать ниже промерзания грунта, то есть на глубине 1,5-2 метра.

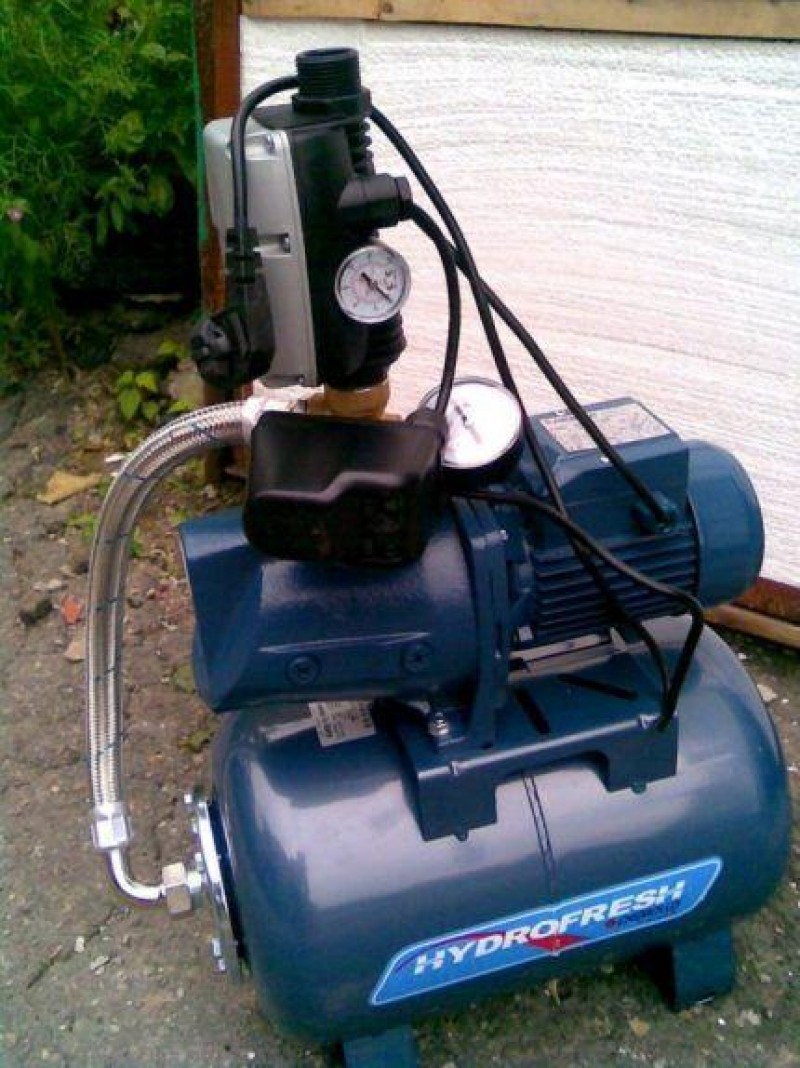

Автоматическая подача воды в дачный дом

Блок автоматики можно условно разделить на три поколения.

Первое поколение

Представляет из себя комплект простых механических устройств, контролирующих работу системы:

Реле давления — управляет работой скважинного насоса по давлению. Если давление в системе низкое, то устройство включает насос и наполняет водой до оптимального показателя. Если давление высокое — реле отключает насос.

В реле давления можно самостоятельно настроить верхний и нижний показатели. Для дачного дома оптимальные значения — в пределах 1,5-3 атм.

Реле сухого хода — предотвращает перекачку воздуха насосом, если уровень воды в скважине ниже уровня всасывания. Соединяется с реле давления последовательно. После срабатывания реле защиты сухого хода, насос необходимо включать
вручную. Для этого на корпусе реле имеется специальная кнопка. Устройство отключает скважинный насос, если давление в системе ниже 0,1 атм — как правило, это значение, предустановленное на заводе.

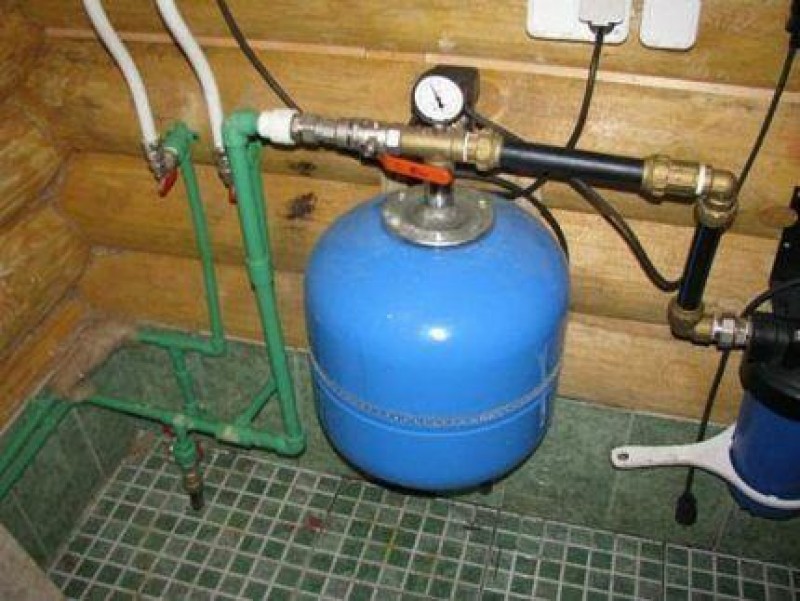

Гидроаккумулятор — накапливает воду и компенсирует давление на магистрали. Таким образом насос не будет включаться всякий раз, когда в доме кто-то воспользуется краном, а во внутренней системе упадет давление.

Также гидроаккумулятор защищает систему от гидроудара.

Гидроудар — это скачок давления в системе. Всякий раз, когда кто-то закрывает кран в доме. возникает ударная волна, которая может повредить трубу или сорвать насос в скважине. Резиновая «груша» гидробака забирает избыточный
объем воды и компенсирует давление.

Манометр — показывает значение давления в системе. Устанавливается на 5-выводной штуцер.

Данные устройства не продаются в комплекте, в отличие от других аналогов, о которых мы расскажем далее. Мы рекомендуем устанавливать классический блок автоматики: он простой в монтаже, недорогой и долговечный.

Второе поколение

Стоимость электронной автоматики значительно выше механической. Автоматизация комбинированная — по давлению и по протоку. Система запускается при падении давления до выставленного уровня (заводское значение — около 1,4, но
отрегулировать можно вплоть до 3 атм). Отключает насос по окончании протока: когда вы закрываете кран, давление достигает максимального значения, и насос автоматически отключается.

Электронный блок автоматики. Встроенные манометр, мембрана, кнопка запуска насоса после аварийной остановки.

Устройство также останавливает насос в случае сухого хода или скачка напряжения в сети. Для запуска имеется кнопка рестарта, то есть запуска насоса после аварийной остановки.

Также устройство оснащено встроенной мембраной, которая позволяет системе функционировать без гидроаккумулятора. Мембрана частично гасит гидроудар, который возникает при закрытии кранов в доме. Мы все же рекомендуем установить гидробак,
поскольку он гарантирует защиту от скачков давления в системе, а также значительно увеличивает срок эксплуатации дорогостоящего электронного реле давления.

В продаже можно найти более усовершенствованный вариант такого реле. Отличие в том, что данное устройство не требует вмешательства человека для запуска насоса после аварийной остановки. Реле делает пробные запуски насосного оборудования
(на несколько секунд) до тех пор, пока в системе снова не появится вода или не устранят неисправность. Также система оснащена встроенным стабилизатором, который защищает оборудование от скачков напряжения.

Блок автоматики со встроенным стабилизатором

Третье поколение

Это самый дорогостоящий тип блока автоматики, который позволяет существенно экономить на электроэнергии. Отличается от второго поколения тем, что оснащен встроенным частотным преобразователем.

Блок автоматики с частотным преобразователем

Частотный преобразователь подстраивает частоту вращения насоса под потребление воды в конкретный момент. Таким образом насос подает воду только для поддержания заданного давления в системе.

Кроме этого устройство оснащено:

• защитой от скачков напряжения

• защитой от сухого хода

• функцией плавного пуска/остановки насоса

Для дачного варианта водопровода и при монтаже своими руками мы предлагаем к установке системы первого поколения — это оборудование надежное и недорогое.

Схема водоснабжения на даче из скважины с помощью скважинного адаптера

Чаще всего, когда говорят о том, как сделать водоснабжение на даче из скважины своими руками, то подразумевают обустройство с помощью скважинного адаптера. Это наиболее простой и недорогой способ обустройства скважины, который можно
выполнить своими руками.

Адаптер — это простое и недорогое устройство, для герметичного отвода трубопровода ниже глубины промерзания. Сверху скважина закрывается оголовком или скважинной крышкой.

Скважинный адаптер

Скважинная крышка

Мы рекомендуем алюминиевую крышку для скважины EMS. Она выполнена из алюминия и оснащена разъемами для соединения кабеля от насоса. Также на рынке еще есть более дешевые аналоги.

Вместо крышки можно, конечно, просто накрыть ведром и соединить кабель от насоса с кабелем из дачного дома той же термомуфтой. Такой способ более-менее защитит скважину от попадания мусора и грязи, но при этом поможет сэкономить
от 3 000 рублей. Если не хотите много тратиться на дачу, то этот совет вполне подойдет в качестве экономичного, но временного решения.

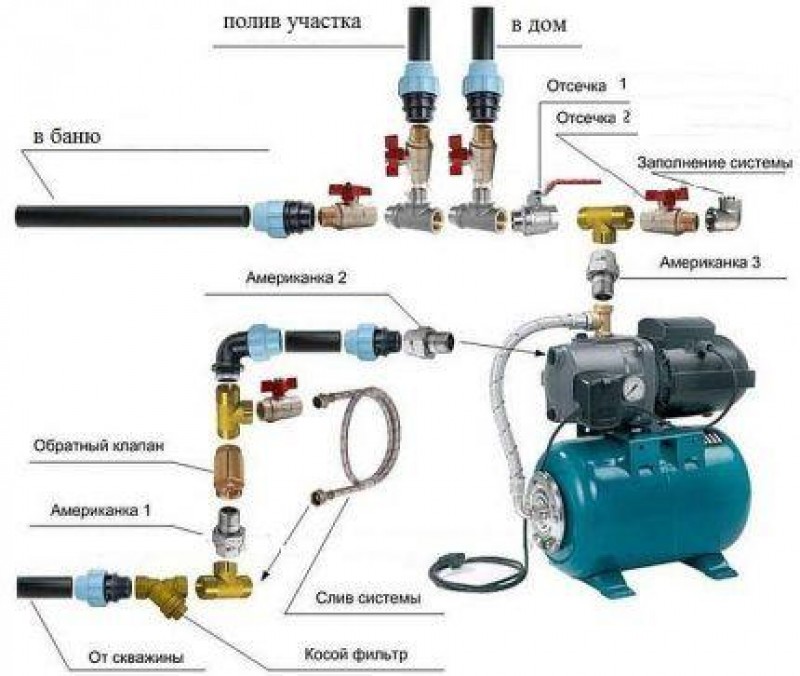

Оборудование для водосистемы — гидроаккумулятор, реле давления и реле сухого хода — располагается в доме либо в специальном техническом помещении, либо в санузле, либо под лестницей, ведущей на чердак.

Скважинный адаптер устанавливают в следующих случаях:

• Если к скважине подключается одно строение.

• Если необходимо быстро и недорого провести воду к дачному дому и развести по точкам водозабора.

Стоимость установки скважинного адаптера обычно в 4-6 раз ниже, чем пластиковый кессон. Также монтажные работы не требуют вызова техники, например, для погрузки бетонного основания или бетонных колец.

Совет! От адаптера можно развести воду на 2 строения. Трубопровод заводится в техническое помещение или санузел, а оттуда после системы автоматики выводят ко второму дому. Обычно этот вариант применяется, когда потребитель один,
но на дачном участке дополнительно расположена, например, баня. Такую систему еще называют «ввод-вывод».

Все резьбовые фитинги лучше использовать только из латуни. Стальные соединения, конечно, дешевле, но она быстро ржавеют, а повторно использовать такие фитинги уже не получится.

Латунный компрессионный фитинг. Для установки данных фитингов не требуется специального инструмента – только ключ «шведка»

По нашему опыту, для уплотнения резьбовых соединений лучше использовать пасту, а затем намотать лён (паклю). Никакие фум-ленты или клей с таким соединением не сравнятся.

Если у вас нет достаточных навыков для монтажных работ или вам необходимо быстро и качественно установить адаптер, то рекомендуем обратиться к специалистам из компании «Загород». Все монтажные работы мы выполняем всего за 7-9 часов.

Схема водоснабжения от скважины с помощью адаптера

Для водоснабжения от адаптера подойдет насос любого производителя. Но прежде надо учитывать диаметр насоса и скважины, а также, что внутренняя часть адаптера займет часть трубы (25 мм). Если этого не учесть, то насос попросту не
пролезет в скважину.

Водоснабжение на даче из скважины до дома своими руками: этапы монтажа, советы и типовые ошибки

Приводим подробную инструкцию, как наиболее эффективным и оптимальным образом провести воду в дом с помощью адаптера. Также сразу рассказываем о типовых ошибках и неочевидных тонкостях.

1. Копаем траншею ниже глубины промерзания. Если вы планируете зимний трубопровод, то глубина траншеи должна составлять не менее 140 сантиметров — это среднее значение по Московской и Ленинградской областям. Для
Екатеринбурга глубина траншеи будет не менее 1,8 метра.

Копка траншеи

Для летнего водоснабжения достаточно 40-50 сантиметров.

Совет! Довольно часто копают траншею на ширину совка в целях экономии времени и сил. И быстро об этом жалеют: прокладывать трубу в такой узкой траншее очень неудобно. Рекомендуем выкапывать траншею шириной не менее 50
сантиметров.

2. Сверлим в обсадной трубе отверстие. Для этого понадобится коронка диаметром 40-44 мм. Во время сверления регулярно охлаждайте коронку водой, но при этом следите, чтобы дрель не намокла.

Сверление отверстия для скважинного адаптера с помощью биметаллической коронки

Если нет возможности приобрести коронку, то можно высверлить альтернативным способом: с помощью обычного сверла по металлу диаметром 10-12 мм, а затем расточить отверстие напильником или шарошкой (специальная насадка на
дрель). Это не самый оптимальный вариант, поскольку так намного дольше.

Биметаллическая коронка — наиболее простой и удобный способ высверливания отверстия в скважине для адаптера.

Совет! Для скважин, в которых уровень воды выше места сверления сначала опустите насос, чтобы понизить уровень воды. Если скважинный насос не справляется, сделайте приямок рядом со скважиной и установите туда дренажный насос.
Таким образом вы защитите дрель от попадание воды. Также в дачных условиях можно дополнительно на дрель одеть пакет. Однако для работы с таким скважинными лучше обратиться к специалистам из компании «Загород». Так быстрее,
безопаснее и эффективнее.

3. Опускаем в скважину и крепим резьбовую часть адаптера. Для этого подойдет Г-образная штанга с загнутым концом, который заходит внутрь части адаптера, зафиксированной на обсадной трубе. Для этого вам понадобится помощник: один
опускает часть адаптера в скважину, другой — фиксирует обжимное кольцо и затягивает гайку. Не забудьте установить прокладки снаружи и внутри обсадной трубы скважины.

Зафиксированный скважинный адаптер.

4. Сразу после насоса устанавливаем обратный клапан, ближе к адаптеру — сливной клапан, а затем через фитинг — присоединяем трубу. К другому концу трубы крепим съемную часть адаптера.

Установленный сливной клапан.

Важно! Пластиковые фитинги для зимнего водоснабжения — исключительно ненадежные. Они быстро сломаются, а вам придется разбирать всю систему для замены. Рекомендуем использовать латунные фитинги — они прочные и не ржавеют.

5. Опускаем съемную часть адаптера вместе с насосом в скважину. Для этого используем Т-образный монтажный ключ. Всю эту конструкцию опускаем в скважину и фиксируем съемную часть адаптера через замок «ласточкин хвост».

Процесс установки адаптера

Совет! Монтажный ключ можно смастерить двумя способами.

1. Возьмите металлическую трубу 32 мм, а на концах нарежьте резьбу 1». На верхний конец накрутите тройник и из обрезков труб сделайте ручку.

2. Более простой способ. Возьмите полипропиленовую трубу 32 мм и с помощью сварки присоедините фитинг 32 на 1”.

6. Присоединяем трубу ПНД 32 мм (или в некоторых случаях 25 мм) к адаптеру через муфту и прокладываем трубу от скважины до узла ввода.

Прокладка трубы для водоснабжения и электрокабеля в технической трубе

Совет! Мы рекомендуем прокладывать трубу «змейкой». Таким образом вы компенсируете линейное натяжение, которое происходит при смене температуры.

7. Протягиваем электрический кабель от дома к скважине в той же траншее, где находится труба водоснабжения. Для того, чтобы защитить кабель от повреждений рекомендуем прокладывать в технической ПНД трубе диаметром 20 мм.

Обычно для бытовых насосов применяют кабель 3х1,5. Однако, если скважина сильно удалена от дачного дома, а глубина погружения насоса достаточно велика, то лучше свериться с таблицей:

Таблица сечения кабеля по мощности и току

8. Подключаем в скважинной крышке электрокабель. Для этого крышка оснащена специальными клеммами.

Скважинная крышка и подключенный кабель для насоса

9. В доме устанавливаем автоматику: гидробак, реле давления, реле сухого хода, фильтры.

Блок автоматики

Сразу после узла ввода устанавливают косой фильтр, который защищает систему в доме от проникновения крупного мусора (песка и грязи). Важно, чтобы фильтр был установлен правильно: горизонтально и колбой вниз. Направление
потока указано на корпусе фильтра. Все это важно, иначе фильтр попросту не будет выполнять свою функцию, и система водоснабжения на даче из скважины выйдет из строя.

Косой фильтр

Гидроаккумулятор, реле давления, реле сухого хода устанавливают с помощью пятивыводного штуцера:

Подключение оборудования с помощью пятивыводного штуцера

Соответственно, если в цепи есть еще реле сухого хода, то подключение последовательное.

10. Разводим трубы для водоснабжения по дому и подключаем сантехнику через тройники или с помощью коллекторов.

Подключение сантехнических приборов

Как подключить реле давления

Реле давления подключается через 5-выводной штуцер. Давление воды давит на мембрану, которая замыкает цепь. В корпусе расположена замкнутая контактная группа, которая замыкает и размыкает электрическую цепь.

• нижние клеммы — заземление

• средние клеммы — подключение к электросети

• верхние клеммы — на насос.

Каждый ряд клемм подписан.

Схема подключения реле давления

Как увеличить диаметр скважины, если в трубу не проходит насос?

Диаметр скважины может оказаться меньше рекомендованных – например, 108, 89 или 90 мм. Если вы установили скважинный адаптер, то насос, упрется во внутреннюю часть адаптера и не пройдет в трубу.

Один из выходов в такой ситуации — установить кессон. В этом случае насосу диаметром 3» ничего не помешает пройти в трубу. Но для большинства дачников этот вариант довольно затратный.

Еще один вариант и более приемлемый — установить обсадную колонну более широкого диаметра (113 или 125 мм) с приваренным фланцем. На уже существующую трубу достаточно установить ответный фланец и уплотнительное резиновое кольцо, затем
фланцы стягиваются болтами. Данная конструкция герметичная и позволяет без проблем установить насос вместе с адаптером в обсадной трубе диаметром менее 113 мм.

Так выглядит обсадная колонна. Фото из интернета

Водоснабжение дачи с помощью кессона

Кессон представляет из себя емкость из пластика, бетонных колец или листового железа. В кессон подводят обсадную трубу из скважины, располагают гидробак и блок автоматики. Сверху закрывает крышка, которая защищает оборудование от
дождя и грязи.

Преимущества кессона:

• Можно развести воду на несколько объектов, например, в гараж или сауну.

• Можно развести воду на соседние участки. В кессоне, кроме прочего оборудования, устанавливают коллектор.

Недостаток кессона — дороговизна. В среднем цена кессона под ключ составляет от 120 000 рублей. Поэтому нередко это оборудование устанавливают для проведения воды от скважины на несколько участков, а стоимость монтажных работ и
материалов делят между соседями.

Монтаж кессона — это довольно сложный процесс, который может занять не один месяц и требует особых навыков, инструментов, а также вызова специальной техники. Мы не рекомендуем самостоятельно производить монтаж кессона. Гораздо дешевле и
надежней обратиться к специалистам из компании «Загород». Мы производим монтаж пластикового кессона в течение нескольких дней, в зависимости от условий расположения скважины на участке и метода обустройства.

Виды кессонов

Кессон из листового железа. Достаточно тяжелый, благодаря чему не всплывает, в отличие, например, от пластикового. Его покрывают антикоррозийной краской или эмалью, потому что довольно быстро поддается коррозии. Однако довольно
скоро кессон все равно проржавеет по швам и в результате его придется заменить.

Чем толще железный кессон, тем он дороже и прочнее. Стоимость толстостенной железной емкости может приближаться к стоимости пластиковых, которые, в свою очередь, намного легче и долговечней.

Железный кессон

Кессон из бетонных колец. Довольно простая, но не недолговечная конструкция. Большой вес не позволяет всплывать кессону, однако требуется качественная гидроизоляция. Емкость придется довольно часто обслуживать, чтобы не
нарушалась герметичность. По истечении года бетон начнет крошиться и трескаться, что приведет к разгерметизации стыков и разрушению стенок.

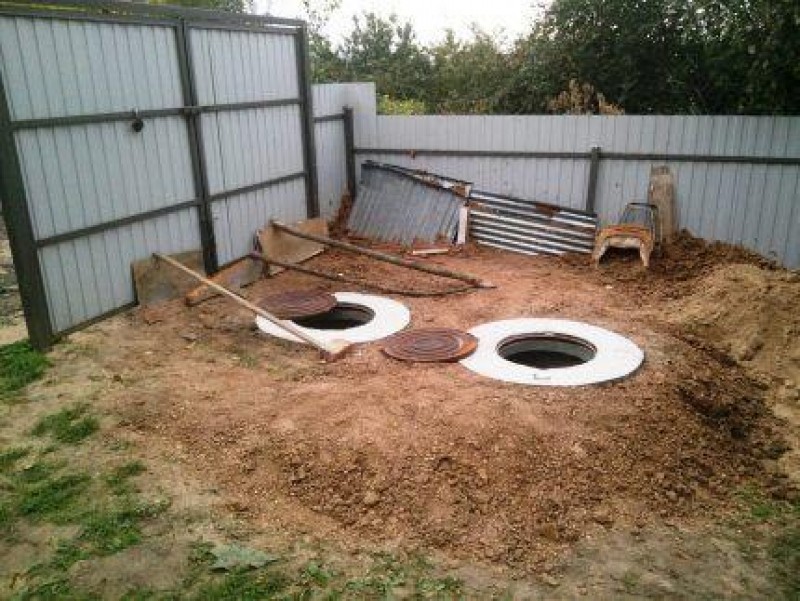

Кессон из бетонных колец

Кирпичный кессон. Достаточно экономичный вариант для системы подачи воды на даче, который не требует дополнительной теплоизоляции. Монтаж достаточно сложный, требуются определенные навыки. Такой кессон не очень герметичный, так
же, как и бетонный, он требует регулярного обслуживания для устранения течи. Со временем грунтовые воды и подвижки грунтов разрушают такой кессон.

Кирпичный кессон с установленным оборудованием

Полимерпесчаный кессон. Состоит из стеновых колец, в состав которых входит пластмасса и песок. Прочность конструкции достигается за счет того, что каждый элемент обладает пазогребневыми соединениями. Несмотря на то, что многие
производители заверяют о герметичности такого кессона, все стыки требуется обработать герметиком, чтобы вода не проникала внутрь.

Полимерпесчаный кессон. Фото из интернета

Кроме этого, крышка также не герметичная, из-за чего после дождей внутри кессона будет находиться вода. Соответственно, несмотря на продолжительный срок эксплуатации (около 50 лет) и довольно прочную конструкцию, полимер-песчаный кессон
необходимо регулярно обслуживать, чтобы избежать разгерметизации.

Пластиковый кессон. Легкая и герметичная емкость.Чтобы емкость не всплывала от скопления грунтовых вод, ее фиксируют к бетонной плите, которую устанавливают на дне вырытого котлована с помощью металлических тросов и талрепов для
натяжения тросов.

Пластиковый кессон Евролос 2

Компания Загород рекомендует устанавливать пластиковый кессон компании Евролос. Такой вариант дороже своих аналогов, однако он обладает очевидными преимуществами:

• Герметичный, благодаря автоматизированной сварки корпуса. Перед продажей производятся испытания на производстве.

• Устойчив к сдавливаю грунта. Кессон выполнен в цилиндрической форме, давление распределяется равномерно по всей поверхности.

• Оснащен грунтозацепами. Они не позволяют кессону всплыть, что отлично подходит для высоких вод и плывунов.

• Богатая комплектация. Все комплектующие для установки уже входит в комплект, вплоть до муфт необходимого диаметра (125 мм, 133 мм или 159 мм. Предлагаются, в зависимости от диаметра обсадной трубы).

Такой вариант подходит для установки на участках, где высоко расположены грунтовые воды. Или, как говорят дачники, «в болото».

Как провести воду на даче от пластикового кессона своими руками: нюансы, важные замечания, правильная инструкция

1. Копка котлована и траншеи для трубы. Размер котлована должен соответствовать данным, указанным в техпаспорте. На дно насыпают слой песка 10 см. Песок требуется пролить водой, чтобы избежать просадки.

Траншея для водопроводной трубы к дому

2. Установка бетонной плиты. Есть 2 варианта: либо установить готовую плиту ПП-12 или ПП-15 (правда, для этого понадобится вызвать манипулятор), либо установить опалубку с армированием для заливки плиты (более дешевый вариант).

Стандартная бетонная плита с отверстием и петлями

Заливка бетонной плиты под кессон

3. Обрезка трубы. Высота трубы над плитой — не более 5 метров. Обрезку можно сделать и до заливки раствора.

Обсадная труба после обрезки

4. Установка кессона. Емкость ставят таким образом, чтобы труба попала в отверстие муфты. Обязательно проверьте положение кессона уровнем по горизонтали и вертикали.

Схема установки кессона на обсадную трубу скважины. Схема из интернета

Кессон установлен в котловане

5. Якорение кессона. Желательно использовать синтетические тросы. При помощи талрепов натягиваем тросы, чтобы крепко зафиксировать кессон на плите. Если тросы будут ослаблены, кессон попросту всплывет.

Крепление кессона к бетонному основанию

6. Установка муфты. Устанавливаем верхний фланец на нижний и затягиваем болты. Благодаря резиновому кольцу между фланцами соединение сохраняет герметичность.

Монтаж муфты и скважинного оголовка.

7. Монтаж оголовка. Оголовок нужен для вывода трубы из скважины и подключения электрики, а также для герметичности скважины.

Устройство установленного оголовка

8. Подвод трубы водоснабжения и электрокабеля. Действуем по такому же принципу, как при установке скважинного адаптера: для водоснабжения прокладываем трубу ПНД 32 мм, а для защиты электрокабеля от подвижек грунта лучше
использовать ПНД трубу 20 мм.

Кабель электропитания и трубопровод с траншее

Кабель в доме соединяем с автоматом защиты, а в кессоне спаиваем с кабелем насоса. На месте соединения крепим термоусадочную муфту.

9. Вывод трубы от насоса происходит через оголовок. Соединяем с трубой водоснабжения с помощью муфты. Если кессон предусмотрен для нескольких участков (или нескольких строений), то устанавливаем коллектор. Также не забудьте
разместить отдельный кран для слива воды на зиму.

Кессон с разводкой на два дома

10. Установка автоматики. В кессоне устанавливают гидробак, косой фильтр для грубой очистки, фильтр-колбу для тонкой очистки, реле давления и сухого хода.

Размещение автоматики в кессоне

11. Вывод поливочного крана. С помощью крана вы сможете летом поливать растения, а зимой — залить горку или каток. Не забудьте установить два крана: один на поверхности, другой — внутри кессона для слива воды на зиму.

Поливочный кран из кессона

12. Обратная засыпка. Мы рекомендуем обсыпать кессон песчано-цементной смесью в соотношении 5:1 (5 частей песка, 1 часть цемента).

Компания «Загород» занимается установкой пластиковых кессонов. Наш инженер приедет на участок, произведет все необходимые замеры и прямо на месте рассчитает сметы на оборудование, расходные материалы и монтажные работы. Бригада наших
специалистов работает быстро, качественно и выполняет работу точно в указанный срок.

Подключение воды от скважины на даче: разводка воды в доме

Коллекторная (лучевая) разводка в дачном доме

Используют в том случае, когда в доме предусматривается большое количество прибором водозабора. Коллекторы устанавливают в техническом помещении, где расположены блок автоматики, гидроаккумулятор и фильтры. При этом устанавливают два
коллектора — для горячей и холодной воды.

Для разводки воды в доме используют трубы из сшитого полиэтилена или металлопластика. Для горячей воды применяют трубы с армированием — они более устойчивы к линейному расширению.

Коллекторная разводка в частном доме

Кстати, на фото представлена одна из типовых ошибок: неправильный выбор труб и способа разводки. Довольно часто применяют коллектор совместно с ПП трубами. В итоге труб много, что выглядит, мягко говоря, не презентабельно.

Преимущества:

• Коллекторную разводку можно установить скрыто — в стенах или под полом.

• Давление в системе не скачет при использовании приборов.

Недостатки:

• Дорогое оборудование и сложный монтаж.

• Для установки коллекторов необходимо выделить место в доме

• Если вы сделаете пристройку, то вы уже не сможете провести воду от коллектора в это помещение.

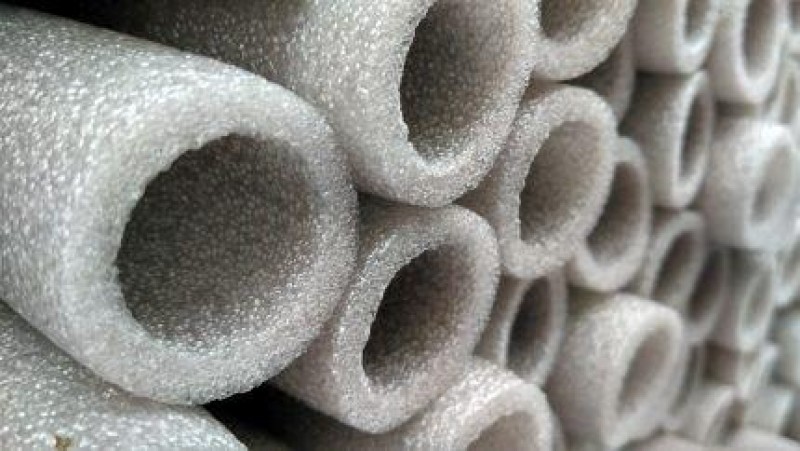

Скрытые трубы прокладываются в гофре или утеплителе. Это нужно опять же во избежание возникновения конденсата, а впоследствии — плесени и грибка- в деревянных полах и стенах дачи это особенно опасно.

В полах и в стяжке не должно быть никаких соединений труб. Можно допустить пресс-фитинги, но мы не рекомендуем. Рано или поздно от линейного расширения соединения начнут подтекать, поэтому их необходимо регулярно (хотя бы 1 раз в год)
подтягивать. Если соединения будут замурованы, подтянуть их не предоставится возможности, разве что придется разбирать пол или стены.

По нашему опыту, коллекторную разводку не применяют в небольших частных домах и на дачах. Это дорогое и более сложное оборудование, чем тройники. Неопытные дачники вряд ли смогут самостоятельно провести воду в дачном доме с помощью
коллекторов.

Компания «Загород» в преобладающем большинстве случаев устройства водоснабжения дач использует тройниковую разводку ПП трубами.

Смешанная разводка по дому

Нередко в строениях с несколькими этажами обустраивают смешанный тип разводки: через коллектор подключают только смесители, а остальные водозаборные приборы присоединяются методом последовательного (тройникового) подключения. К
такому способу прибегают в целях экономии денег на обустройстве дополнительных коллекторов в домах, где присутствует много точек водозабора.

Схема комбинированного типа разводки воды в дачном доме

Тройниковая (последовательная) разводка в дачном доме своими руками.

Устанавливают в небольших дачных домах, где немного сантехнических приборов. Воду отводят с помощью тройников и полипропиленовых труб диаметром 25 мм, а затем сужают до 20 мм. Для горячей воды используют трубы с металлическим
армированием.

Тройниковая разводка

Преимущества тройниковой разводки:

• Значительно дешевле коллекторной разводки

• В доме не очень много труб, что влияет как на стоимость оборудования, так и на простоту обслуживания.

• Трубы аккуратные и неприметные.

Недостатки:

• Давление в системе скачет при открытии любого крана, подключенного к системе.

• Не подходит для скрытой прокладки в стенах.

• Также тройниковая разводка оптимальна, если вы запланируете пристройку к вашему основному дому. Вы сможете без проблем провести в новое помещение горячую и холодную воду.

Для открытой тройниковой разводки устанавливают трубы из металлопластика. В итоге на фитинги для соединения таких труб уходит много денег. Ввиду отсутствия пресса используют обжимные цанговые соединители, которые с течением времени
приходиться регулярно подтягивать. Также со временем трубы становятся неровными.

7 правил и советов для правильной тройниковой разводки

1. Горячая водорозетка должна находиться слева, холодная — справа. Под правую руку, по эргономике и европейским стандартам, всегда делают безопасный вентиль, то есть — холодный.

2. Труба с горячей водой над трубопроводом с холодной. В противном случае на холодной трубе образуется обильный конденсат, а он станет причиной появления грибка и плесени..

3. Нельзя упирать трубопровод, особенно с горячей водой. Чтобы труба не изгибались и не разгерметизировались соединения, при монтаже нужно всегда оставлять место для линейного расширения.

4. Перед каждой водорозеткой лучше поставить кран. В этом случае можно спокойно перекрыть водорозетку и выполнить ремонтные работы, не перекрывая при этом всю систему.

5. Для разводки воды по дачному дому необходимо правильно подобрать диаметр труб. Для этого прикладываем необходимые таблицы.

Зависимость расхода воды от диаметра трубы

Расход воды сантехническими приборами

1. Для крепежа труб к стенам используйте клипсы диаметром 20 мм. Рекомендует устанавливать клипсы примерно через 0,5-0,7 метра, чтобы трубы не провисали и прогибались.

2. Перед опрессовкой (испытанием системы повышенным давлением для определения качества монтажа и целостности фитингов) на водорозетки необходимо установить специальные заглушки.

Заглушка для полипропиленовой водорозетки

Горячая вода на даче из скважины

Для нагрева воды в доме устанавливают электрический бойлер. Такие устройства оснащены накопительным баком объемом 50-200 литров. При подборе бойлера обращайте внимание на мощность и объем. При стандартной мощности 1,5-2 кВт 100 литров
нагревается за 3 часа.

При монтаже бойлера обязательно предусмотрите сливной кран на входе холодной воды. Это особенно важно для дач с сезонным проживанием.

Схема подключения бойлера на даче

Если в доме предусмотрена газовая магистраль, то в небольшой даче выгодно установить газовый бойлер, поскольку он обходится дешевле электрического. Вода нагревается достаточно быстро с помощью горелки, оснащенной в бойлере.

В других случаях используют электрические накопительные бойлеры.

Как подобрать объем бойлера?

Для одного приема душа нужно как минимум 30 литров горячей воды (или 50 литров, если с запасом). Из расчета этого и нужно подбирать объем бойлера в дачный дом.

Можно выбрать бойлер чуть большего объема, который поддерживает маломощный режим. В этом случае вода будет нагреваться дольше, зато не будет выбивать пробки .

Какая мощность должна быть у бойлера?

Чтобы хватило мощности, выделенной на участок, надо верно рассчитать и мощность энергозатратных приборов: насоса, бойлера, стиральной машины, электрочайника и других.

Таблица расхода электроэнергии бытовыми приборами

Довольно часто в садоводствах напряжение нестабильное, что может послужить причиной выхода из строя насоса. Поэтому для дач мы рекомендуем устанавливать общедомовой стабилизатор напряжения.

Как слить воду на зиму на даче

Поскольку зачастую проживание на даче носит сезонный характер, многих дачников волнует вопрос, как слить воду на зиму на даче. К сожалению в системе не предусмотрен волшебный кран, открыв который можно было бы разом слить всю воду. Этот
процесс следует проводить поэтапно:

1. Слить воды на подъеме и с узла ввода в дом через автоматический сливной клапан. Нужно отключить насос из сети и обязательно открыть краны в доме.

2. Слить воду из фильтров. Для этого все фильтры надо разобрать.

3. Слить воду из бойлера. Как это сделать, подробнее мы расскажем в следующем пункте.

Чтобы слить воду из внутренней системы, существует несколько способов, в зависимости от типа разводки:

• При тройниковой разводке предусматриваются сливные краны.

• При коллекторной — подключается компрессор продувается вся система.

Важно предусмотреть слив воды еще на этапе прокладки водопровода на даче. Трубы должны располагаться с небольшим уклоном, чтобы вода уходила из системы самотеком.

Как слить бойлер

Нельзя слить из бойлера воду, просто включив кран с горячей водой, потому что этого не позволит специфика внутреннего устройства бойлера. Поэтому при обустройстве бойлера не следует пренебрегать установкой сливного крана и
предохранительного клапана.

Внутреннее устройство бойлера. На схеме видно, что труба для горячей воды значительно длиннее. По этой причине с помощью открытого крана получится слить только малую часть всей всего объема воды.

Слить воду из бойлера можно двумя способами:

1. Сливной кран — самый эффективный метод. Он устанавливается между предохранительным клапаном и вводом в бойлер. К крану нужно подключить трубу или шланг соответствующего диаметра, направить к раковине или унитазу и просто
повернуть рычаг.

2. Предохранительный (обратный) клапан с «флажком» для принудительного сброса воды. Так сливать воду намного дольше, но иного выхода нет, если в системе по какой-то причине отсутствует сливной клапан.

Важно, чтобы предохранительный клапан был оснащен откидным «флажком»! Варианты клапана без «флажка» срабатывают только при слишком высоком давлении в бойлере. В этом случае экстренно слить воду из бойлера не получится без помощи
специалиста.

Водоснабжение дачи от скважины от компании Загород

Провести воду в дачный дом самостоятельно — достаточно сложный и долгий процесс. Нередко, в целях экономии, владельцы устанавливают некачественное оборудование или совершают неочевидные ошибки, а все это приводит к скорым поломкам и еще
большим тратам на восстановление водоснабжения.

В этой статье мы постарались предостеречь вас о тех ошибках, с которыми мы наиболее часто сталкивались по приезду на объект. Выдумки эдаких «кулибиных», не обладающих достаточным объемом знаний и навыков, не имеют границ и все их
неверные решения не перечесть в одной статье. Но результат, как правило, всегда один: вместо экономии на оборудовании и услугах специалистов дачники тратили еще больше денег на демонтаж неисправного оборудования и правильное
обустройство водопровода и сантехники нашими специалистами.

Если вы хотите провести водопровод на даче из скважины быстро и эффективно, то рекомендуем обратиться к специалистам от компании «Загород». Наш инженер-замерщик на вашем участке составит подробную смету на закупку оборудования и
материалов, на монтажные работы. Это необходимо для того, чтобы в день монтажных работ рабочим не пришлось докупать материал, а вам — совершать непредвиденные траты.

В назначенный день приедут специалисты со всем оборудованием и в течение одного рабочего дня выполнят работу от скважины до узла ввода в дом.

Также мы делаем качественный и современный водоотвод (канализацию), устанавливаем септики для частного дома.

На всю нашу работу и установленное нами оборудование, мы даем гарантию 24 месяца.

Независимая система водоснабжения позволит забыть о главном неудобстве загородной жизни — об отсутствии или недостатке воды. А ведь устроить водопровод на даче из скважины достаточно просто, тем более что водозабору для одного земельного надела необязательно обладать большим дебитом. Ведь хотелось бы получать воду на собственном участке, правда?

Ознакомившись с представленной к рассмотрению информацией, вы сможете самостоятельно сделать автономный водопровод. Он безотказно поставит воду в удобные для пользования места. Желающие повысить уровень дачного комфорта с нашей помощью без проблем справятся с обустройством системы.

Мы подробно описали оборудование, требующееся для сборки и монтажа, разобрали принцип работы и назначение каждого устройства. В представленной нами статье подробно изложена технология проведения работ с пошаговой детализацией. Ценные сведения и рекомендации дополнены фото-подборками, схемами и видеообзорами.

Виды трубчатых водозаборных колодцев

Скважина представляет собой выработку круглого сечения, пробуренную без доступа человека к забою. Диаметр такой выработки всегда намного меньше, чем ее глубина. Для осуществления водозабора используется два типа скважин.

Фильтровые или «скважины на песок»

Глубина таких выработок не превышает 35 м. Фильтровые скважины бурят на близко лежащий водоносный горизонт, который располагается в песчаных грунтах.

Такая скважина представляет собой обсадную колонну, собранную из труб диаметром от 127 до 133 мм. Она обычно оснащается сетчатым фильтром галунного плетения, но могут быть и другие варианты. Фильтровые скважины отличаются небольшим дебетом, чаще всего он не превышает одного кубометра воды в час.

Конструкция скважины на песок намного проще, чем устройство скважины на известняк. Глубина песчаной выработки меньше, стоит она дешевле, но служит не так долго, как скважина на известняк (кликните для увеличения картинки)

Преимуществом таких конструкций считается быстрота и относительная дешевизна их бурения. Специалисты справятся с работой буквально за день-два. Основной недостаток – тенденция к заиливанию.

Поэтому очень важно пользоваться такой скважиной регулярно, от этого зависит срок эксплуатации сооружения. В зависимости от мощности водоносного пласта и интенсивности использования скважины она сможет прослужить до 15 лет, в некоторых случаях и дольше.

Артезианские или «скважины на известняк»

Глубокие сооружения, которые бурятся до водоносной области, распространенной в трещиноватом известняке. Это порядка 20-130 м в глубину. В отличие от скважин на песок артезианские имеют более высокий дебет. Он может доходить до 100 кубометров воды в час.

Бурение скважин на известняк достаточно сложно, а обсадная колонна отличается значительной длиной. Процедура бурения длится четыре или более дней.

На рисунке представлена схема артезианской скважины, которая отличается большим дебетом воды и длительным сроком эксплуатации

Соответственно, стоимость работ и материалов существенно выше. Достоинством артезианских скважин считается их длительный срок эксплуатации. Они не нуждаются в фильтре, поскольку вмещающая порода не содержит мелких глинистых и песчаных частиц.

Таким образом заиливания скважины не происходит, потому она может прослужить значительно дольше, чем фильтровая, пять десятков или даже более лет.

Выбор насоса для откачки воды

Насос – это своеобразное «сердце» системы. От правильности его подбора зависит бесперебойная работа будущего водопровода. В продаже можно найти несколько типов насосов погружной и поверхностной категории.

Глубинные и поверхностные агрегаты

Последние называются так, потому что собственно насос удален от перекачиваемой жидкости. Корпус агрегата располагается на суше, а забор воды производится через спущенный в скважину шланг.

Поверхностные насосы могут извлекать воду с глубины в среднем 8 — 10 метров, поэтому для скважин используются довольно редко. Чаще всего для подачи воды монтируют погружные приборы. Их главное отличие от поверхностных – полное погружение в воду. Их конструкция специально разработана для больших глубин, на которых они используются максимально рационально.

Погружные скважинные насосы делятся на два типа. В корпусе центробежных приборов монтируется вал, на котором закреплены гребные колеса с лопастями.

Когда вал начинает вращение, движение лопастей создает центробежную силу, которая перекачивает жидкость, заполняющую внутреннее пространство устройства. Таки насосы отличаются надежностью и универсальностью в использовании.

Поверхностные насосы могут работать на глубинах не более 8 -10 метров, поэтому редко используются для обустройства скважин

Кроме того, центробежные механизмы отличаются оптимальным соотношением цена/качество. Вихревые насосы считаются наиболее практичным вариантом. Помимо невысокой стоимости они привлекают предельной простотой конструкции и неприхотливостью в эксплуатации и обслуживании. Основа устройства – мембрана, по одну сторону которой находится жидкость, по другую – вибратор.

После включения последний приходит в движение и заставляет деформироваться мембрану, тем самым создавая разность давлений. Что, в свою очередь, запускает процесс перекачивания жидкости.

Механизм лишен вращающихся элементов и подшипников, которые особенно уязвимы и требуют постоянного контроля и смазки. Отсутствие вращающихся элементов существенно уменьшает нагрев устройства и продлевает срок его эксплуатации.

Для артезианских скважин лучшим выбором станет высокопроизводительный глубинный насос. Они специально предназначены для работы на больших глубинах, где не смогут функционировать поверхностные насосы, даже оснащенные эжектором.

Установка в скважину глубинного прибора достаточно сложна, так же, впрочем, как и его извлечение. Грамотно выбранное и установленное качественное устройство будет работать десятки лет.

Для работы на больших глубинах используются погружные насосы, которые опускаются в жидкость и функционируют внутри скважины

Более дешевый фальсификат с такой нагрузкой вряд ли справится и потребует ремонта. Однако надо понимать, что в случае с глубинным насосом стоимость только его демонтажа может быть вполне сопоставима со стоимостью прибора. Поэтому надо приобретать только качественное устройство.

Специалисты выделяют несколько критериев, которые должны быть обязательно учтены при выборе механизма.

Общая глубина выработки и уровень воды в ней

Ключевые характеристики при выборе насоса. В технической документации обязательно указывается оптимальная глубина, для работы на которой предназначено устройство.

При несоблюдении этого требования прибор будет работать неэффективно и может быстро выйти из строя. В паспорте скважины должны быть указаны и ее глубина и уровень воды. Их остается только сравнить с характеристиками насоса.

Если таких данных нет, можно воспользоваться очень простым способом для измерения глубины сооружения. Берем длинную сухую веревку, привязываем на ее конец грузик и опускаем в скважину. Спускаем веревку вниз, пока грузик не коснется дна. Извлекаем тросик. Замеряем сухую часть – это будет расстояние от верхней части до уровня воды. Мокрая часть – высота водного столба.

Примерный дебет водозаборного источника

Так называется масса воды, которую можно получить из скважины за определенный промежуток времени. В паспорте бурильщики указывают эту величину, но если нет, проводим примерные подсчеты.

Полностью выкачиваем воду из скважины и замеряем время, за которое мы это сделали. Затем измеряем время, за которое скважина наполнится водой. Делим второй результат на первый и получаем приблизительный дебет, которого будет достаточно для выбора насоса.

Как определить дебет скважины и выбрать насос, продемонстрирует видео:

Расчетная потребность в воде

Разные насосы могут подавать воду со скоростью от 20 и до 200 л в минуту. Чтобы не переплачивать за более мощную модель, важно правильно рассчитать собственную потребность в воде.

В среднем считается, что одному человеку требуется порядка 200 литров воды в сутки, таким образом, для семьи из трех-четырех человек нужен насос производительностью от 30 до 50 литров в минуту.

Некоторые предпочитают взять устройство с «запасом» мощности, что неизбежно отразится на его стоимости. Если планируется, что насос будет работать не только на обслуживание домашних нужд, но и на полив, следует рассчитать прибавку к его мощности.

Она будет зависеть от размеров участка, но в среднем должно хватить около 2000 литров в день. Таким образом необходимо увеличить потребность в воде на 40-50 л/мин.

Насосы имеют разную производительность, чтобы подобрать нужную модель, важно правильно определить суточную потребность в воде

Необходимый для работы приборов напор

В паспорте насоса обязательно указывается напор. Чтобы рассчитать необходимый напор, прибавляем к выраженной в метрах глубине своей скважины еще 30. Так мы получим высоту водного столба.

Полученный результат увеличиваем еще на 10% и получаем искомую величину. Сравнивая ее с данными насоса, выбираем модель. Если точного совпадения нет, «двигаемся» в сторону увеличения.

Диаметр насоса должен точно соответствовать диаметру пробуренной скважины, иначе не избежать проблем с монтажом и эксплуатацией устройства

Диаметр пробуренной скважины

Еще одна важная величина, определяющая мощность насоса. Как и другие, ее можно взять в паспорте скважины или замерить самостоятельно. При этом нужно учесть, что диаметр скважины нужно выразить в дюймах, где дюйм равен 2,54 см.

Подавляющее большинство насосов предназначены для работы в 4-дюймовых скважинах. Для 3-дюймовых, скорее всего, придется заказывать насос в каталоге.

Оборудование для автономного водоснабжения

Для обустройства водопровода из скважины помимо насоса нам потребуется другое специальное оборудование, необходимое для нормального функционирования сооружения.

Герметичная емкость для защиты оголовка

Важный конструктивный элемент для обустройства скважины – кессон. Это герметичная камера, в которой располагается оголовок скважины. Она защищает сооружение от промерзания в холодное время года и от проникновения грунтовых вод.

Кроме того, внутри емкости располагается все необходимое для функционирования скважины оборудование. Поэтому размеры кессона должны быть достаточными для того, чтобы внутри поместились приборы и спустившийся для обслуживания или ремонта человек.

Кессон надежно защищает оголовок скважины от низких температур и грунтовых вод. Здесь же можно разместить все необходимое оборудование

Герметичная камера может быть выполнена из разных материалов: пластика, бетона, металла, кирпича или полимерпеска. Каждый из вариантов имеет свои достоинства и недостатки.

Форма емкости может быть любой, но чаще всего она имеет круглое или четырехугольное сечение. Кессон можно купить в готовом виде или изготовить самостоятельно. В любом случае емкость должна быть оборудована люком с плотно прилегающей крышкой.

С обустройством кессона для автономного источника воды ознакомит ролик:

Гидроаккумулятор для формирования напора

Устройство представляет собой емкость, разделенную эластичной мембраной. Один из получившихся отсеков заполнен воздухом, второй – водой. Поступающая в бак вода растягивает мембрану, уменьшая тем самым объем первого отсека.

Чем больше воды, тем выше давление в первой камере. После того, как потребитель открывает кран, количество воды уменьшается, и давление в воздушном отсеке снижается.

Гидроаккумулятор дополняется датчиком, который следит за давлением в камерах. Когда оно опускается ниже заданной отметки, прибор подает сигнал на включение насоса и вода из скважины поступает в систему.

Как только давление поднимется до определенного уровня, насос выключается. Гидроаккумулятор используется для создания в водопроводе давления, достаточного для работы бытовых приборов.

Гидроаккумулятор необходим для защиты насоса от преждевременного износа, кроме того, он создает необходимое для работы бытовых приборов давление в системе

Некоторые из них, например, проточные водонагреватели, посудомоечные и стиральные машины нуждаются в давлении не ниже 0,5-0,7 атмосфер.

Кроме того, устройство защищает насос от преждевременного износа. Без гидроаккумулятора оборудование будет включаться слишком часто. А это для него крайне нежелательно, ведь включение насоса чаще, чем 10 раз в минуту увеличивает его износ на 40%.

Система фильтров для очистки воды

Фильтры необходимы для скважин любого типа. Даже глубокие артезианские «выдают» воду с высоким содержанием железа, тяжелых металлов и других не полезных микроэлементов. Поэтому очистка такой воды необходима.

Подобрать нужный тип фильтра можно только после проведения анализа воды. Полноценная система очистки в максимальной комплектации будет выглядеть следующим образом:

1. Сетчатый фильтр грубой очистки. Ставится перед насосом и перед гидроаккумулятором.
2. Фильтр механической очистки. Устройство задерживает включения размером 80-100 мкм. Представляет собой колбу со сменным волокнистым наполнителем.
3. Блок аэрации. Насыщает кислородом проходящую через него воду.
4. Комплект специальных фильтров. Каждый из них устраняет излишки определенного элемента: железа, калия, натрия, солей и т.п.
5. Блок биологической защиты. Представляет собой угольный фильтр или ультрафиолетовый излучатель, которые устраняют из воды микроорганизмы.
6. Фильтр тонкой очистки. Останавливает включения размером до 5 мкм, что полностью избавляет жидкость от осадков и посторонних примесей.

В качестве дополнения может быть установлен фильтр с обратным осмосом, что позволяет получить питьевую воду высочайшего качества.

На рисунке схематично представлен один из вариантов сооружения водопровода из скважины (кликните для увеличения схемы)

Технология сооружения водопроводной системы

После того, как все нужное оборудование закуплено и скважина пробурена, можно приступать к обустройству водопровода.

Этап #1: прокладка труб от дома до скважины

Определяем участок, на котором будет располагаться трубопровод, и приступаем к копке траншеи. Ее глубина должна быть больше, чем уровень промерзания грунта в этой местности на 20 — 30 см. Это очень важное требование. Его неисполнение грозит заморозкой и разрушением системы в холодное время года.

На дно выкопанной траншеи укладываем песчаную подушку, на нее 32-мм водопроводную трубу, выполненную из сшитого полиэтилена или металлопластика.

Как вариант можно проложить ПДН трубу, но она разрушается при заморозке, исключить которую невозможно. Некоторые «специалисты» вместо трубопровода укладывают в траншею шланг для подачи воды.

Если не хочется получить проблемы с эксплуатацией водопровода, делать это не стоит. Особое внимание уделяем участку подъема трубопровода к  дому. Обязательно утепляем фундамент и оборачиваем трубу специальным материалом.

Можно использовать для утепления саморегулирующийся греющий кабель, который укладывается вдоль трубы на участке подъема. Этот же метод применяется и в том случае, когда по какой-либо причине невозможно провести земельные работы на участке.

Тогда выкапывают неглубокую траншею под трубы и укладывают их вместе с греющим кабелем. Оборачивают элементы теплоизоляционным материалом и помещают в трубу большего диаметра.

Траншея для водопроводных труб должна проходить ниже уровня промерзания грунта. иначе в холода система будет испорчена

Кроме того, в получившуюся систему можно добавить еще и накопительную емкость для полива. Поскольку теплая вода благотворно влияет на растения.

При укладке водопроводной трубы не забываем уложить и кабель, подводящий электричество к насосу. Он должен быть четырехжильным и иметь сечение не меньше 2,5. Коробку ПЗУ помещаем в специально отведенном месте в отапливаемом помещении.

Этап #2: правила монтажа кессона

Монтаж кессона зависит от того, из какого материала изготовлена емкость. Проще всего монтировать пластмассовые и полимерпесчаные емкости. В любом случае сначала готовим котлован, который должен быть больше, чем сама камера.

В некоторых случаях на дно ямы монтируем бетонную площадку. Затем устанавливаем кессон на место и выравниваем по уровню. В случае с пластмассовой емкостью еще и закрепляем ее.

Самодельные камеры из бетона собираются из колец или заливаются в собранную на месте опалубку. Кирпичные емкости выкладываются прямо в котловане. По окончании работ в кессон заводим водопроводные трубы и кабель, участки ввода надежно герметизируем. Опускаем и устанавливаем на место оборудование для скважины. При необходимости проводим обратную засыпку установленного кессона.

Опускаем насос в скважину очень аккуратно и осторожно. Через каждые метр-полтора закрепляем к водопроводной трубе электрокабель, питающий насос

Этап #3: монтаж и подключение насоса

Перед началом установки механизма обязательно нужно ознакомиться с рекомендациями производителя. Начинаем с очистки скважины. Откачиваем из нее воду до тех пор, пока не перестанет выходить песок и другие частицы загрязнений.

Для закрепления насоса в скважине используем 4-мм стальной тросик нужной длины или 5-мм капроновый шнур. Надежно крепим его на корпусе. Кроме того, соединяем насос с водопроводной трубой.

Все операции выполняем очень аккуратно, чтобы впоследствии не произошло заклинивания насоса в обсаде. Для нормального функционирования системы необходим обратный клапан для насоса, который не позволит воде из трубопровода вернуться в скважину.

Некоторые модели уже оснащаются таким устройством, если нет, устанавливаем узел. Надеваем нижнюю часть оголовка с уплотнителем на скважинную трубу.

Теперь можно аккуратно опускать насос в скважину. Делаем это осторожно, без рывков и не забываем через каждые метр-полтора закреплять электрокабель, питающий насос, к водопроводной трубе.

Провод должен лежать свободно, без натяжения. После того, как насос коснется дна, поднимаем его на высоту от одного до трех метров и закрепляем. Теперь устанавливаем на место верхнюю часть оголовка.

Подключаем к водопроводу и электрическому кабелю все оборудование, находящееся в кессоне: систему очистки воды, запорную арматуру, автоматику и т.п. В ходе работ точно выполняем все рекомендации производителя приборов. После подключения еще раз проверяем надежность и герметичность соединений подающего воду трубопровода и электробезопасность вновь собранной системы.

Оголовок для обсадной трубы предназначен для герметизации сооружения и защиты от попадания в него грязи, мусора, посторонних предметов

Этап #4: установка и подключение гидроаккумулятора

Объем гидроаккумулятора может быть самым разным: от 10 и до 200 л. В зависимости от него выбирается место, где будет установлено оборудование. Это может быть как кессон, так и подвал дома.

Выбирая место установки необходимо учесть, что необходимо обеспечить свободный доступ к прибору для последующего обслуживания, ремонта или возможной замены вышедшей из строя емкости.

В ходе монтажа гидроаккумулятора обязательно устанавливается обратный клапан, предотвращающий ток воды из водопроводной системы в бак. Он ставится по ходу движения жидкости. Монтируется и дренажный кран, предназначенный для аварийного слива воды из емкости. Для снижения уровня вибрации от работающего устройства, монтируем его с использованием специального резинового уплотнителя.

Фильтры — обязательный элемент обустройства водопровода. Они делают воду из скважины пригодной для бытовых нужд и питья

Подключаем к гидроаккумулятору трубу подачи воды. Собираем пускатель, который будет питать электроэнергией насосное оборудование. Подключаем к гидроаккумулятору датчик, который будет осуществлять контроль над давлением в отсеках емкости, и через него запитываем пускатель. Подключаем гидроаккумулятор к внутренней системе водоснабжения, напрямую или через коллектор.

Этап #5: выполнение пробного пуска системы

После того, как были проведены монтаж и подключение всех элементов системы, можно приступать к ее пробному запуску. Сначала активируем насос и при необходимости проводим отладку его работы.

Затем наполняем водой накопительный бак и проверяем точность работы систем автоматического запуска и отключения насоса. После чего внимательно осматриваем весь трубопровод.

Нам нужно выявить возможные негерметичные участки. Если таковые присутствуют, проводим ремонтные работы. Кроме того, проверяем работу всех сантехнических приборов, подключенных к водопроводу.

Обращаем внимание и на производительность системы: напор воды должен быть нормальным даже при всех открытых кранах. Если пробный пуск прошел удачно и система работает без сбоев, закапываем траншею, подводящую водопровод от скважины к дому.

Выводы и полезное видео по теме

Проверенные на практике варианты сооружения автономного водоснабжения представлены в видео:

Самостоятельно собрать водопровод из скважины – задача достаточно сложная. Важно правильно подобрать оборудование, соответствующее типу скважины, грамотно установить его и подключить.

При отсутствии опыта подобных работ, стоит доверить их специалистам, которые быстро и правильно обустроят систему. Владельцу останется только наслаждаться комфортом в своем доме, оборудованном автономной системой водообеспечения.

Ждем ваших рассказов о собственноручном устройстве водопровода на дачном участке. Оставить их или комментарии вы можете в расположенном ниже блоке. Комментируйте, пожалуйста, задавайте вопросы, делитесь сведениями и знаниями.

Важность полноценного водопровода на даче трудно переоценить. Без постоянного водоснабжения уход за участком становится крайне трудоемким делом, да и обычное мытье посуды превращается в настоящее испытание, не говоря уже об использовании современной бытовой техники, требующей подключения к водопроводу и канализации.

Именно поэтому практически каждый владелец дачного участка хочет обустроить полноценный водопровод. Справиться с решением этой задачи вполне можно своими руками. Это, во-первых, бесценный опыт, а во-вторых, отличная возможность сэкономить, отказавшись от услуг сторонних мастеров.

Особенности устройства частного водопровода

Лучше, если планирование водопровода будет выполняться еще на этапе составления проекта дачного участка и дома. Полноценный проект включает в себя ряд чертежей и документов, в числе которых:

• поэтапный план выполнения работы;
• схемы размещения труб и основных элементов водопроводной системы;
• смета и т.д.


Для обустройства бойлерно-водомерного узла нужно выделить небольшую комнату на первом этаже дома. Будет достаточно помещения площадью 3-4 м². Удобнее, когда узел ввода воды и необходимые технические устройства расположены в одном помещении – это дает владельцу возможность в полной мере контролировать процесс подачи воды.

Типичная система частного водообеспечения включает в свой состав следующее оборудование:

• трубопровод. Подходят изделия, изготовленные из полипропилена, металлопластика и металла;
• комплект кранов и фитингов;

• насос;

• манометр;

• расширительный бак;

• реле давления;

• электросопровождение с полноценной автоматической защитой;
• очистные фильтры для устранения взвешенных частиц и разного рода загрязнений из состава воды;

• водонагреватель. Устанавливается по необходимости. В большинстве случае более удобной является накопительная модель.


Выбор источника водообеспечения

В процессе проектирования дачного водопровода нужно выбрать оптимальный источник воды. Ознакомьтесь с доступными вариантами и выберите наиболее подходящий для вашего случая.

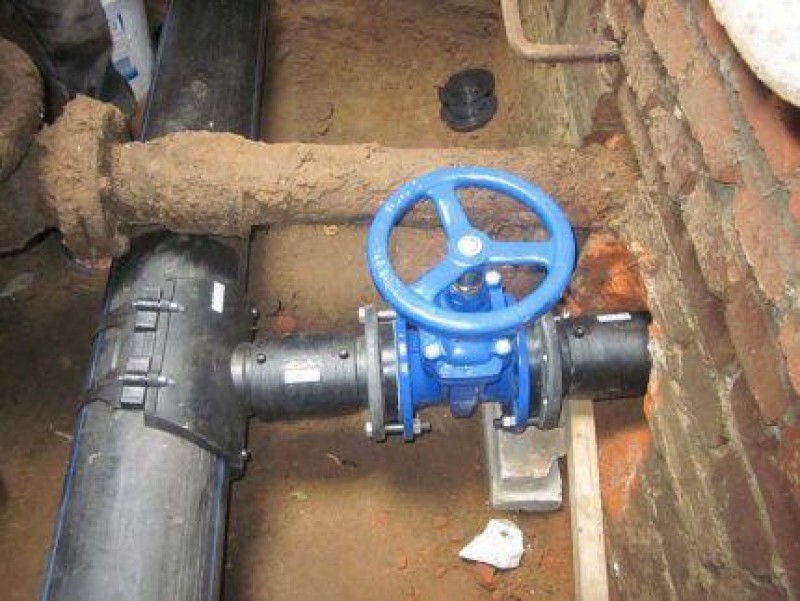

Централизованное водоснабжение

Наиболее простой и удобный вариант. Важно, чтобы напор в системе был достаточным для доставки воды в здание. В противном случае нужно будет дополнительно покупать насос либо же рассматривать иные методы водообеспечения.

Вода в здание будет подаваться по системе труб и фитингов.

В данном случае для монтажа водопровода обычно не нужно покупать никакие дополнительные устройства – нужно попросту выкопать траншею, уложить элементы водопровода и врезаться в центральную магистраль.

При отсутствии возможности подключения к центральной магистрали рассмотрите следующие варианты.

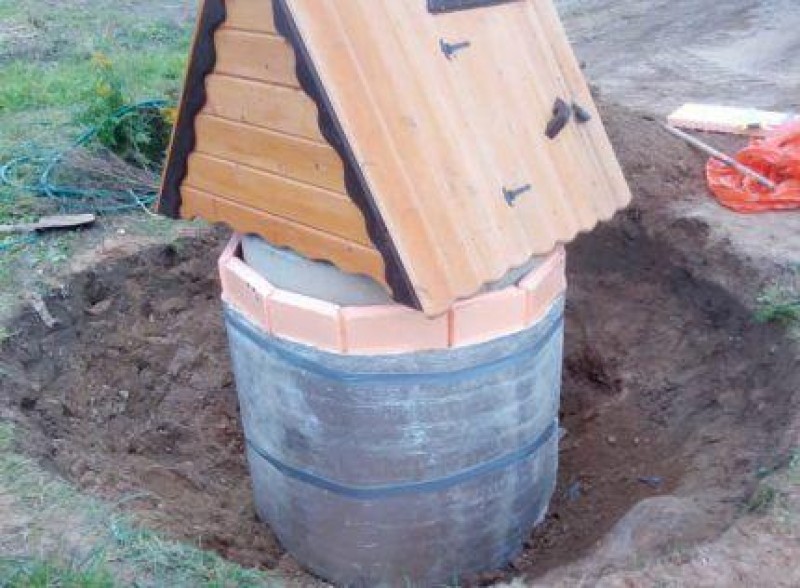

Шахтный колодец

Способ подходит для участков с глубиной залегания подземного водоносного слоя не ниже 8-10 м.

Шахта для колодца обустраивается усилиями 2-3 человек – в одиночку слишком долго и сложно.

Основное преимущество рассматриваемого варианта заключается в предельной простоте системы – ухаживать и ремонтировать ее можно будет своими силами. Содержание такого колодца в нормальном состоянии не требует ощутимых затрат.

Главным же недостатком является строго ограниченное водообеспечение. Далеко не каждый индивидуальный колодец сможет дать столько воды, сколько необходимо для удовлетворения всех нужд семьи.

Прежде чем отдавать предпочтение этому варианту, рассчитайте необходимое вам количество воды и установите, сколько воды сможет давать колодец.

Обустройство водопроводной системы на основе шахтного колодца требует применения поверхностного насоса. Оборудование сравнительно недорогое и простое в обслуживании.

Цены на линейный ряд насосных станций

Насосные станции

Скважина

Если подземный водоносный слой залегает глубже 8-10 м, придется бурить скважину. Удовольствие не из дешевых – бурильщики берут достаточно существенные деньги за свою работу.

Зато, потратив один раз деньги на обустройство скважины, вы обеспечите свою дачу чистой водой в необходимых объемах. При желании сэкономить можете попробовать договориться с соседями и сделать одну скважину на несколько домов.

Для обустройства водопроводной системы в данном случае понадобится специальный скважинный либо погружной насос. Подобное оборудование стоит гораздо дороже своих поверхностных аналогов, однако в плане эффективности обеспечения чистой водой ему нет равных.

Летние и зимние водопроводы

Ранее вам, скорее всего, приходилось слышать такие определения как летняя и зимняя водопроводные системы. Изучите основные свойства этих вариантов, вполне возможно, что даже простейший летний вариант сможет удовлетворить ваши запросы. В противном случае можете сразу переходить к изучению следующих разделов руководства, посвященных обустройству полноценного водопровода.

Летний вариант

Особенности такого водопровода понятны из его названия – эксплуатация подобной системы возможна исключительно в теплый период. Существуют стационарные и разборные модификации системы.

Разборной летний водопровод имеет очень простую конструкцию: достаточно подсоединить шланги к подходящему по параметрам насосу и проложить их по поверхности почвы так, чтобы они не препятствовали нормальному перемещению по дачному участку.

Для обустройства системы подходят шланги из силикона и резины. Соединение выполняется с применением специальных переходников. Также в специализированных магазинах доступны более современные изделия для соединения шлангов – защелки. Одна сторона такой защелки оснащена подпружиненным разъемом, а на второй присутствует «ерш». С помощью таких защелок шланги соединяются быстро, надежно и просто.

Чаще всего подобную разборную систему используют для полива. Организовывать на ее основе полноценное водоснабжение для решения бытовых нужд бессмысленно.

Укладка стационарного же летнего водопровода выполняется под землей. Гибкие шланги для обустройства подобной системы не подходят. Лучший вариант – трубы из пластика.

Трубы стационарного сезонного водопровода прокладываются на метровой глубине. После завершения сезона воду из труб нужно выкачать, в противном случае с приходом холодов она замерзнет и испортит трубопровод.

Ввиду этого трубы должны быть уложены с уклоном в направлении сливного вентиля. Непосредственно вентиль монтируется неподалеку от источника воды.

Зимний вариант

Такой водопровод может использоваться в течение всего года.

Для обустройства системы подходят трубы из полиэтилена и полипропилена. Первые продаются по более низкой цене и монтируются без применения специальных инструментов. Вторые стоят несколько дороже и требуют использования паяльника для труб во время укладки. Однако в итоге на дополнительные детали для монтажа труб на основе полиэтилена вы потратите больше денег, чем на дополнительные изделия, применяемые при монтаже полипропиленовых труб.

Делаете водопровод?

Рекомендуем Вам ознакомиться с пошаговой технологией монтажа канализации на даче — ссылка на статью.

А также читайте про бурение скважины своими руками.

И не забудьте посмотреть статью про то, как выбрать насос для скважины, ссылка здесь.

Водопроводные трубы укладываются с незначительным уклоном в направлении источника водоснабжения. Трубопровод должен проходить на 200-250 мм ниже точки промерзания грунта.

Также существует вариант с укладкой труб на глубине 300 мм. В данном случае обязательно выполняется дополнительное утепление трубопровода. С функциями теплоизоляции отлично справляется вспененный полиэтилен. Существуют специальные изделия цилиндрической формы. Достаточно попросту надеть такой оцилиндрованный полипропилен на трубу и в результате изделие будет надежно защищено от холода и прочих неблагоприятных воздействий.

В дополнительном утеплении нуждаются не только трубы зимнего водопровода, но и источник воды.

К примеру, колодец на зиму утепляется и забрасывается снегом. Этих мероприятий будет достаточно для обеспечения защиты конструкции от холодов.

Поверхностное насосное оборудование в случае его использования оснащается кессоном. Кессон представляет собой приямок с дополнительным утеплением, обустроенный рядом с источником водоснабжения, оснащенным насосом.

Установка автоматических насосных станций может выполняться только в помещении, температура воздуха в котором не падает до отрицательных показателей даже в наиболее суровые морозы.

Канализационная система также нуждается в утеплении. В случае его отсутствия стоки замерзнут и нарушат работу системы водоотвода.

Далее будет рассмотрен порядок обустройства полноценного водопровода, которым можно пользоваться в любое время года.

Цены на водопроводные трубы

Водопроводные трубы

Составление проекта

Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.

Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.

Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.

Также вы должны решить, будете ли вы самостоятельно выбирать и покупать все необходимое оборудование, либо же сразу купите готовую водозаборную станцию. В этом моменте руководствуйтесь своими личными предпочтениями.

Монтаж компонентов водопроводной системы

Первый шаг

Выкопайте траншею от водяного источника до точки ввода трубы в здание.

Второй шаг

Установите насос. Оборудование глубинного типа опускается в источник водоснабжения. Поверхностные же насосы монтируются рядом со скважиной либо колодцем. Установка насоса выполняется в обогреваемой комнате либо же в кессоне.

Третий шаг

Подключите трубу водопровода к установленному насосу. Свободный конец подключенной трубы прикрепите к штуцеру с пятью выводами.

Четвертый шаг

К свободным выходам штуцера подключите накопительный бак, манометр, а также реле давления. Объем накопительного бака может достигать 400-500 л и даже больше. Благодаря этому приспособлению будет обеспечиваться оптимальное давление в водопроводной системе. Помимо этого, в накопительном баке можно хранить воду на случай непредвиденных ситуаций.

Пятый шаг

К оставшемуся свободным штуцерному выводу подключите трубу, а затем проведите магистраль по предварительно выровненному дну вырытой траншеи прямиком в дом. Также по дну ямы нужно проложить защищенный кабель для подключения насоса и гидроаккумулятора.

Важно, чтобы розетка, предназначенная для включения упомянутых выше агрегатов, была правильно заземлена.

Шестой шаг

Перед точкой ввода трубы в здание смонтируйте запорный кран. Он позволит вам перекрывать водоснабжение при возникновении такой необходимости.

Седьмой шаг

Убедившись в правильности работы внешнего трубопровода, засыпьте яму и приступайте к монтажу внутренней разводки.

Вне зависимости от выбранного источника водоснабжения систему водопровода настоятельно рекомендуется укомплектовать очистными приспособлениями

Внутреннюю разводку выполните в соответствии с ранее подготовленной схемой. В этом моменте ориентируйтесь на свои предпочтения. Делайте все так, чтобы в дальнейшем вам удобно было пользоваться подключенным водопроводом.

В завершение вам останется обустроить точки забора воды, подключив смесители, технику и пр.

Обеспечение горячего водоснабжения

При необходимости обеспечения горячего водоснабжения можете доукомплектовать свою водопроводную систему нагревателем воды. Существуют накопительные и проточные разновидности такого оборудования. На дачах удобнее всего использовать накопительные баки.

Установка водонагревателя выполняется по стандартной для такого оборудования схеме.

Теперь вы знаете, в каком порядке выполняется монтаж водопроводной системы и что нужно учесть для успешного проведения всех сопутствующих мероприятий. Сделайте все в соответствии с положениями приведенного руководства, и ваш водопровод будет исправно служить долгие годы.

Удачной работы!

Цены на модельный ряд водонагревателей

Водонагреватели

Видео – Водопровод в загородном доме своими руками

Наличие на дачном участке водонапорной скважины освобождает владельцев от наполнения водой бассейнов или ожидания милости от природы в виде дождей.

Чтобы полностью снабжать в летний период домик и огород свежей водой, нужно пробурить скважину и установить в ней насос. Этот вариант не только самый простой, но и дешевый, ведь не требует ни специальной техники, ни дорогого оборудования или обслуживания.

Летние скважины на даче многие делают самостоятельно, но даже при желании обойтись своими силами, нужно знать, как правильно сделать летнюю скважину на даче.

Что это такое?

Как правило, это самое простое устройство, состоящее из трубы, насоса и внешнего летнего крана.

Работа такой скважины заключается в следующем:

1. Включается насос без обратного клапана, расположенный внутри скважины.
2. Вода поступает в водопровод.
3. Насос выключается, остатки воды возвращаются в скважину.

Плюсы и минусы

Такой способ водоснабжения выбирают те, кто проводит на даче лишь летний сезон. В этом случае действительно нет потребности в проведении дорогостоящего водопровода, да и зимой можно не переживать, что трубы замерзнут, или оборудование кто-то украдет.

Среди преимуществ летней скважины:

• бурение и обустройство обходится дешево;
• простая эксплуатация, не требующая дорогостоящего оборудования;
• при желании можно использовать зимой;
• быстрая установка и сдача в эксплуатацию;
• возможность изъятия насоса для хранения дома в зимний период;
• достаточное количество воды для бытового использования и полива.

Среди минусов можно отметить следующие:

• вода не подается в дом;
• неудобна в использовании;
• водоносный слой может быстро иссякнуть, еще до окончания лета.

Какой вариант выбрать?

Прежде всего, владельцу участка нужно определиться, будет ли он делать скважину на песок или абиссинский вариант.

Особенности первых:

1. Неглубокое бурение до 30 м.
2. Питается песчаный слой, в основном, атмосферными осадками, а, значит, уровень воды в нем не постоянный: пополнение происходит осенью и весной, а летом зависит от количества дождей.
3. Ограниченность, то есть, чем большее количество людей берет из него воду, тем раньше закончится водоносный слой.
4. Слабое обеспечение водой – всего до 1,5 м3/час.
5. Необходимость в очистке фильтров каждые 2-4 года.

Таким образом, этот вид скважины подходит для летнего использования для полива огорода.

Абиссинская скважина – лучший вариант для временного или летнего водопровода, когда не предусматривается подача воды в дом. Ее можно установить в непосредственной близости от здания или ближе к участку для полива огорода.

Конструкция

Также необходимо заранее определиться с конструкцией скважины. От этого зависит не только ее работа, но и долговечность. Для дачного участка оптимальным решением является однотрубный вариант.

Однотрубная скважина обходится дешево, но эффективна лишь в том случае, если сделана правильно, а трубы для нее использовались высокого качества. Последние могут быть как из металла, так и пластиковые.

Хотя первые отличаются морозоустойчивостью и прочностью, у пластиковых есть свои преимущества:

• легкая установка;
• герметичность соединений;
• не подвергаются коррозии;
• долго сохраняют гидравлические свойства;
• низкий уровень трения;
• проходят гигиеническую сертификацию.

Чтобы металлические трубы не дали течь, и конструкция со временем не развалилась, их нужно соединять резьбой, а не сваркой, а, выбирая пластиковые трубы для скважины, нужно уделить внимание их качеству.

Так, изделия синего цвета сделаны из первичного сырья и отличаются высоким качеством и надежностью. Другой цвет – это трубы, изготовленные из переработанного пластика, потому не столь долговечные, хотя и обходятся дешевле.

Такая скважина может работать десятилетия, так как пластиковая или металлическая колонна хорошо удерживается верхними слоями почвы.

Автоматизация

Еще один важный момент – выбор насоса и автоматики. Без первого не обойтись, ведь именно он подает струю наверх, а вот вторая необходима для регулирования этого процесса и поставки воды не только на поверхность, но и в дом.

Автоматически можно управлять:

• включением и выключением насоса;
• давлением воды;
• защитой от перепадов напряжения.

Скважина, оборудованная автоматикой, обойдется дороже, но зато долгое время будет работать без перебоя, с автоматическим включением и отключением насоса, защищать его от перегрева, а, значит, увеличивать срок эксплуатации.

Как обустроить?

Чтобы скважина была сделана правильно, особое внимание нужно уделить инструментам и качеству материалов. Лучше один раз вызвать специалистов с профессиональной техникой, чем постоянно укреплять или обслуживать неправильно сделанную скважину.

Чтобы провести воду на дачный участок, для сооружения скважины вручную потребуются:

• садовый бур и бур, долото или буровая ложка для скважины: выбор зависит от состава почвы;
• доски для обшивки стен шурфа, чтобы не осыпалась земля;
• наращиваемая штанга.

Для обустройства скважины потребуются:

• трубы;
• насос;
• трос для удержания насоса;
• оголовок;
• кабель для подключения насоса;
• автоматика (при необходимости);
• стальные трубы с наружным сечением 33,5 мм;
• поршневой насос;
• фильтр (можно сделать из мелкой сетки);
• клапан для приема воды;
• уплотнители;
• муфты для соединения труб;
• буровую иглу – часть колонны, с помощью которой пробивается отверстие скважины.

Пошаговая инструкция ударного бурения:

1. В выбранном месте бурится шурф до 2 м глубины (работу можно провести ручным буром).
2. Над готовым шурфом устанавливается металлическая либо деревянная тренога с крюком.
3. К крюку подсоединяется лебедка или подвешивается груз.
4. Ударяя бабкой по цилиндрической конструкции, установленной вверху колонны, погрузить последнюю в грунт.
5. По мере погружения колонны, наращивать ее дополнительными коленами при помощи муфт.
6. Продолжать бурить до глинистого слоя.
7. После того как игла достигла нужного слоя, колонну следует раскачать.
8. После этого подсоединить оголовок, а к нему насос.
9. Пустить в колонну воду под давлением, которая создаст под иглой полость, полную водой.

Чтобы абиссинская скважина служила как можно дольше, рекомендуется делать раскачку раз в два года. Этот вариант предусматривает наличие поверхностного насоса. Несмотря на простоту и дешевизну абиссинской скважины, подачу воды из нее можно перевести в автоматический режим.

Как бы ни хотелось сэкономить и сделать все самостоятельно, проверку грунта, выбор места и определение вида скважины лучше доверить специалистам.

Для этого нужно:

1. Подсоединить гидроаккумулятор для регулирования давления.
2. Установить и подключить автоматический блок, состоящий из реле давления, реле сухого хода и обратного клапана.

После всех работ насос подключается к автоматике, но важно, чтобы между ним и оголовком был установлен сливной клапан, чтобы убирать воду из системы перед зимой.

Еще один способ ввести скважину в эксплуатацию своими руками – это оснащение ее адаптером. Это недорогое устройство, которое устанавливается в скважинах на песок, когда нужно сделать отвод трубопровода.

Адаптер обеспечивает герметичность конструкции и ставится ниже уровня промерзания земли. Такой вариант обойдется значительно дешевле установки кессона.

Обустройство скважины для летнего проживания со сливом на зиму, видео-инструкция:

Запуск, эксплуатация и обслуживание

После бурения скважины проводится ее промывка и обратная откачка. После этого следует определить ее производительность: в течение 1-2 часов пускать воду, измеряя секундомером скорость наполнения 10-литрового ведра. Чтобы узнать дебит, нужно объем (10 л) разделить на время.

Норма подачи воды:

• для скважины на песке – 1,5 куб/час;
• для абиссинской скважины – 3 куб/час.

Чтобы скважина служила долго, за ней нужно «ухаживать».

В объем работ входят:

• регулярные замеры производительности:
• проверка качества работы насоса.

Чтобы проверить работу насоса, необходимо:

1. Провести визуальный осмотр выключенного устройства: нет ли на нем повреждений.
2. Проверить визуально герметичность соединений.
3. Включить насос и проверить уровень подачи воды.

Если скважина оборудована автоматикой, то придется проверять давление в системе.

Еще один важный этап обслуживания – прокачка, а при необходимости, и промывка скважины. Эту работу нужно доверить специалистам, так как потребуется профессиональное оборудование:

• установка для промывки;
• компрессор.

Последовательность работ:

1. На дно опускается насос для откачки воды.
2. К его выходящему патрубку крепят отводной шланг, который уводится в сторону от скважины.
3. Насос запускается и качает воду через шланг до тех пор, пока из него не польется чистая струя.

Промывка скважины, видео-инструкция:

Также важным этапом является регулярная проверка воды.

Для этого нужно следить:

• за ее цветом;
• наличием или отсутствием запахов;
• мутностью;
• за вкусом.

Также придется следить за чистотой фильтра.

Консервация оборудования перед холодами

Чтобы подготовить скважину, не оборудованную автоматикой, к зиме, нужно:

1. Перекрыть воду.
2. Отключить насос от подачи электроэнергии.
3. Вынуть насос (при необходимости).

Чтобы законсервировать скважину, оснащенную адаптером, нужно:

1. Отключить насос от сети питания.
2. Открыть кран, чтобы снизить давление в системе.
3. При достижении давления 0,5 бар включится кабель сброса.
4. Вода из труб поступит в скважину.

Процесс довольно простой и не требует дополнительного оборудования.

Консервация скважины на зиму, видео-инструкция:

Заключение

Летний вид скважины – простое решение, как обеспечить участок водой недорого и быстро. Чаще всего дачники оборудуют абиссинскую скважину, так как она обходится дешевле, а при наличии нужных инструментов ее можно сделать самостоятельно, ведь бурить придется всего до 15 м.

По количеству и качеству воды она не уступает полноценному колодцу и практически не занимает места. Бывает, что водоносный слой располагается в сарае или погребе, поэтому абиссинская скважина – оптимальный вариант в этом случае.

Как сделать водопровод на даче своими руками: правила прокладки, монтажа и обустройства

Выезжая на дачу за город, мало кто готов полностью отказаться от благ цивилизации, особенно, если речь идет о водопроводе. Согласитесь, важность водоснабжения дачного участка сложно переоценить.

Вода необходима для полива сада и огородных грядок, а также решения бытовых задач. Что уж говорить об использовании бытовой техники, требующей подключения к водопроводной сети. Для обустройства водоснабжения можно привлечь специалистов или обойтись собственными силами.

Чтобы сделать водопровод на даче своими руками, сперва следует определится с источником воды, подобрать необходимое оборудование и материалы, изучить последовательность работ. Именно эти вопросы мы поможем вам решить.

Выбор источника водозабора

Устройство любого водопровода начинается с выбора источника водоснабжения. Хотя выбор, как правило, не велик. Это может быть централизованная система подачи воды, колодец или скважина .

От того, откуда будет поступать вода, зависит не только ее качество, но и способы устройства всей водопроводной системы, ее техническая сложность и стоимость.

Вариант #1. Водопровод из колодца

Самый простой «дедовский» метод – вырыть колодец . Глубина его зависит от залегания водоносного слоя – до 10 — 20 метров, как правило. Конечно, пользоваться такой водой можно только при условии установки фильтров. Вода в колодцах часто бывает загрязнена нитратами и тяжелыми металлами.

Колодец обязательно нужно утеплять. Делают это до глубины, превышающей отметку сезонного промерзания в регионе на 20 см. Используют пенопласт, которым закрывают всю надземную его часть. Утепляют и трубу, которая соединяет колодец с насосным оборудованием

Вариант #2. Водяная скважина

Оптимальный вариант – обустроить скважину . Тут уже не обойтись без специальной техники – лопатой скважину не пробурить. Главное достоинство такого источника водоснабжения – чистота воды.

Глубина скважины для частного дома стартует от 15 м. При такой глубине залегания вода не загрязняется нитратными удобрениями, бытовыми стоками и другими отходами сельскохозяйственной деятельности.

Важно учесть наличие в воде железа или сероводорода. Если такие примеси присутствуют, водой можно будет пользоваться только при условии хорошей фильтрации

Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки. Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды.

Вариант #3. Подключаемся к центральному водопроводу

Если недалеко от вашего участка проложен централизованный водопровод, можно подключиться к нему. Среди преимуществ этого варианта выделяют постоянный напор и очистку воды. Однако на практике напор зачастую не соответствует нормам, а про очистку и говорить нечего.

Кроме того, просто подключиться к трубопроводу у вас не выйдет – это незаконно. Придется писать заявление в водоканал, предоставлять план участка со всеми коммуникациями, составлять проектную документацию и получать разрешение в санэпидемстанции. Вся процедура растягивается на несколько месяцев и влетает в копеечку.

Подключать ваш участок к центральному водопроводу должен сантехник из водоканала, который имеет разрешение на такие работы. Несанкционированное пользование водой запрещено

Бесконтрольно пользоваться такой водой тоже нельзя, за каждый использованный кубометр придется платить по установленному тарифу. Исходя из всего вышеперечисленного, не только многие дачники, но и жители частных домовладений делают свой выбор в пользу бурения скважины на своем участке.

Зимний или летний водопровод?

В зависимости от цикличности использования, различают два варианта водопроводной схемы:

• всесезонная (зимняя);
• упрощенная (летняя).

Если ваш участок используется исключительно в дачный сезон, то есть с весны по осень, тратиться на дорогостоящий капитальный водопровод просто не имеет смысла. В этом случае может быть два варианта – разборный водопровод и стационарный.

После окончания дачного сезона шланги разборного водопровода снимают, оставляя лишь точки водоразбора. В следующем году к ним снова можно будет подключиться

Первый очень удобен тем, что в конце сезона все шланги можно снять и сложить на хранение. Так они не испортятся от холода и прослужат дольше. Для прокладки такого водопровода вам даже не придется пользоваться лопатой – все коммуникации проходят на поверхности.

Немного потрудиться придется при укладке летнего водопровода стационарного типа. Он тоже не предполагает наличия и установки сложной аппаратуры, но отличается тем, что трубы находятся под землей и не снимаются на зиму. В нужных местах выводят разборные краны.

Главное условие – полностью спускать воду из системы на зиму, чтобы при минусовой температуре замерзшая вода не разорвала трубы.

Летнего водопровода будет вполне достаточно для элементарных бытовых и сельскохозяйственных нужд в масштабах одного дачного участка. Но если вы привыкли к комфорту, используете дачу как место для отдыха и хотите пользоваться водой так же, как и дома, в черте города, тогда лучше сделать на даче зимний вариант водопровода .

Зимний водопровод – система гораздо более сложная. Должно быть учтено все – от естественного уклона рельефа местности до глубины промерзания грунта. Обязательно наличие насоса для обеспечения напора воды. Словом, дачный водопровод зимнего типа ничем не отличается от системы водоснабжения жилых частных домов.

Устройство типовой водопроводной системы

Водопровод на дачном участке состоит из нескольких элементов:

• насосное оборудование;
• трубы и арматура;
• реле давления и манометр;
• гидроаккумулятор ;
• устройство для слива.

Кроме вышеперечисленных, система может включать в себя другие элементы, такие как накопительный бак, фильтры или нагреватели. Некоторые составляющие могут быть объединены в одном комплексе, например, насосная станция.

Поднять воду из скважины – выбор насоса

Подача воды из колодца или скважины осуществляется при помощи насоса. Выбор насоса – одна из главнейших задач при планировании водоснабжения дачного участка.

Выбор насоса зависит от:

• глубины колодца или скважины;
• объема потребления;
• производительность самой скважины (дебет);
• диаметр скважины;
• напор воды;
• финансовая составляющая.

Некоторые из этих параметров нельзя вычислить точно, производится примерная оценка. Для этого лучше проконсультироваться с опытным мастером, чтобы не наделать ошибок.

Существует два типа насосов:

• погружной;
• поверхностный.

Поверхностный вариант используется только для перекачивания воды из колодца. Он может быть размещен на поверхности или внутри колодца, но держаться на плаву. Максимальная глубина, для которого подойдет поверхностный насос – 8 м.

Если ваш колодец глубже или речь идет о скважине, тогда это тип насосов не рассматривают.

Насосная станция объединяет в себе несколько элементов: гидроаккумулятор, манометр, реле давления и сам насос

Для скважин выбирают погружные насосы , которые не боятся воды. К их преимуществам относят малые энергозатраты и бесшумную работу при высоком уровне производительности.

Существует 2 типа погружных насосов, в зависимости от типа действия:

• центробежные;
• вибрационные.

Центробежные насосы перекачивают жидкость при помощи лопастей. Под действием центробежной силы, которая возникает в результате вращения лопастей, вода поступает в трубопровод и движется по нему.

Эти модели наиболее популярны, так как центробежные насосы сочетают в себе: надежность, высокую производительность и ценовую доступность.

Погружной насос имеет вид узкой длинной капсулы. Он помещается в скважину, в толщу воды на заявленную производителем глубину

Вибрационные насосы имеют в своем строении мелкопористую мембрану. Жидкость перекачивается в результате возникновения разности давления от деформации мембраны.

Такой насос требует более тщательного обслуживания, мембрана может загрязняться и выходить из строя. Устранить такую поломку можно, но ремонт или замена будут стоить дорого.

Какие трубы подойдут для дачного водопровода

Вода подается в дом и для хозяйственных нужд по трубопроводу. Чаще всего применяют трубы диаметром 1 или ¾ дюйма.

Из современных материалов для дачного водопровода подойдут:

• полипропиленовые;
• полиэтиленовые трубы.

Каждая из разновидностей имеет свои плюсы и минусы. Так, полипропиленовые трубы дороже, чем полиэтиленовые. Для их соединения нужно обзавестись специальным инструментом – паяльником или сварочным аппаратом для труб.

Но с другой стороны, паяльник можно и не покупать, а взять в аренду на время монтажа, а вот экономия на соединительных фитингах выходит существенная, особенно если схема трубопровода предполагает много разветвлений.

И полиэтиленовые трубы высокого давления, и полипропиленовые трубы отлично справляются со своей задачей. Они не подвержены коррозии

Трубы из полиэтилена более дешевые, но для их соединения нужно покупать металлические элементы, которые в сумме стоят дороже всего трубопровода. Да и гарантировать полностью герметичное соединение, как при работе с паяльником и полипропиленовой трубой, невозможно. Стыки – слабое место полиэтиленового водопровода.

Чтобы зимний водопровод не пострадал от низкой температуры и не замерз, нужно позаботиться об утеплении трубопровода. Современное решение – специальные трубчатые «чехлы» из вспененного полипропилена. Такое простое решение способно защитить ваши трубы от замерзания и растрескивания.

Утеплитель продается разного диаметра, в соответствии с диаметром пластиковых труб. Надевать его нужно до соединения труб

Еще один вариант утепления – нагревательный кабель. Его прокладывают параллельно трубопроводу по всей его длине. В холодное время года кабель согревает трубы и предотвращает промерзание. Но, конечно, присутствуют затраты электроэнергии на обеспечение постоянного подогрева.

Разборная и запорная арматура

Водоразборная арматура тоже имеет огромное значение. От ее качества зависит надежность всей системы. В дачной кухне, ванной или бане можно устанавливать обыкновенные смесители, но для установки на улице они не подойдут.

Снаружи лучше монтировать гораздо более надежные и практичные краны с грандбуксами или бронзовые задвижки.

Входной раздаточный узел располагается на поверхности, например, в хозяйственном помещении или специально отведенном для него месте в доме. В него входят комплекс задвижек, отсекающих те или иные разветвления системы, устройство для измерения, контроля и регулирования давления.

Контроль давления в системе

Для комфортного пользования давление в системе должно быть постоянным. Нормальный показатель – от 2,5 до 4 атмосфер. Не допускается как слишком низкие, так и слишком высокие показатели. Для контроля этого параметра систему оборудуют специальным комплексом – реле давления и гидроаккумулятором.

Такая система защитит водопровод от гидроудара, если давление резко повысится. При значительном превышении система отключится

Гидроаккумулятор представляет собой бак, который наполняется водой из системы. За гидробаком устанавливают реле. Этот прибор измеряет давление воды в системе.

Когда оно достигает максимально допустимой отметки, насос отключается, а вода продолжает подаваться из емкости аккумулятора. Когда давление стабилизируется, реле снова запускает насос и заполняет бак.

Еще одно важное устройство для грамотного монтажа водопровода на даче – датчик отсутствия воды – сухое реле. Он отключит систему, когда в колодце по какой-то причине будет слишком мало воды и предотвратит перегрев и поломку насоса.

Водонапорный накопительный бак

Напор в системе дачного водопровода обеспечивают при помощи водонапорного бака. Роль его, как правило, выполняет пластиковая бочка большого объема, расположенная на возвышении. Если есть место на чердаке – ее помещают туда.

Если вместо чердака у вас мансардный этаж, водонапорная бочка может размещаться на специально построенной башне или эстакаде.

Если бак располагается в неотапливаемом помещении, а периодическое проживание на даче зимой запланировано, то следует отдельно позаботиться о его утеплении. Это может быть защитная конструкция, утепленная пенопластом или минеральной ватой.

Главное – внимательно следить, чтобы бак был герметичен. Иначе частички утеплителя, а также пыль и мусор могут попадать вовнутрь и загрязнять питьевую воду.

Сливной клапан для консервации системы

Бывают ситуации, когда систему водопровода приходится консервировать, например на время длительного отъезда или ремонта. В таких случаях следует сливать из системы всю воду. Для этого сразу после насоса, то есть в самой нижней точке системы, устанавливают сливной клапан.

Если выключить насос и открыть клапан, вода начнет двигаться в обратном направлении по трубопроводу благодаря уклону. Иногда поступают другим образом и устанавливают обратный клапан и обводной трубопровод — байпас. Такая схема применяется при использовании воды из глубоких колодцев и скважин.

Как организовать канализацию для утилизации воды?

Поскольку центральной канализации на дачах практически не бывает, нужно позаботиться об индивидуальном решении для слива сточных вод и жидких бытовых отходов. По старинке можно вырыть выгребную яму, но это не соответствует санитарно-бытовым нормам. Да и чистить такую яму придется часто.

В конструкции септика заложен принцип очистки сточных вод в несколько этапов. Чтобы септик работал правильно, все камеры, кроме крайней, должны быть полностью герметичны

Современное решение – использование септика . Самый простой и распространенный способ – септик из 2-3 бетонных колец. Хотя есть и более совершенные технологии, такие как еврокуб, например.

Задача септика – отделить твердую составляющую стоков, а относительно чистую – жидкую — слить обратно в грунт. Благодаря такой системе можно обойтись одним вызовом ассенизатора в несколько лет.

Пошаговое руководство по монтажу

Для того, чтобы на даче самостоятельно построить водопровод, нужно произвести подготовительные работы: составить план, подготовить инструменты и материалы. Только после тщательной подготовки можно приступать к прокладке трубопровода, подключению и монтажу внутренней разводки.

Шаг #1. Составление плана действий

Начинать работу нужно с составления подробного плана. Если схема планируется сложная, без помощи профессионала не обойтись, ведь водопровод – дело ответственное.

Если же решили обойтись своими силами, подготовьте всю информацию:

• глубина промерзания грунта в вашем регионе;
• глубина залегания грунтовых вод;
• уклон рельефа;
• план существующих коммуникаций с указанием точек водозабора;
• план участка со всеми постройками;
• количество точек потребления (водоснабжение дома, бани, полив огорода, наполнение бассейна и т.д.).

Сперва изобразите подробную схему в масштабе. Кроме привычного плана местности, начертите профильное изображение трубопровода и план в изометрии. Так вы сможете учесть наклон при прокладке водопровода на даче.

При наличии такого чертежа посчитать количество труб и фитингов не составит труда. Никогда не покупайте материал впритык, сделайте небольшой запас – около 10% от общего количества.

Нужно подробно расписать все соединительные элементы и арматуру, которая будет использоваться. Так вы не только не забудете ничего купить, но и не наделаете ошибок при монтаже (+)

Глубина промерзания – одна из важнейших характеристик. От нее зависит, насколько глубоко придется прокладывать трубы. Учтите, что глубина прокладки труб должна быть больше глубины промерзания грунта как минимум на 20 см в самой низкой точке участка.

Шаг #2. Подготовка необходимых инструментов

Когда схема готова, материалы посчитаны, нужно позаботиться о необходимых инструментах. Предположим, что скважина или колодец у вас уже есть, так что этап их устройства можно пропустить.

Инструменты для монтажа зимнего водопровода на даче:

• лопата;
• разводной ключ;
• газовый ключ;
• сварочный аппарат для труб – «утюг» (при использовании полипропиленовых);
• рулетка;
• резак для труб;
• ножовка;
• нож;
• пистолет для силикона и герметика.

Такого набора будет достаточно для проведения земляных и сантехнических работ.

Можно купить готовый набор сантехника, в который входят все основные инструменты для прокладки водопровода. Но измерительные инструменты все равно придется докупить отдельно и на качестве лучше не экономить

Если и электромонтажные работы вы планируете осуществлять своими руками, тогда необходимо расширить набор инструментов отверткой, тестером, кусачками и другими инструментами электрика.

Шаг #3. Устройство водопровода

Чтобы правильно организовать работу, нужно знать правильный порядок:

Воду из скважины нужно обязательно очищать. Лучше всего делать это при помощи проточных фильтров или систем обратного осмоса. Последние обеспечивают полную очистку от всех примесей на молекулярном уровне, но и стоимость их установки и обслуживания на порядок выше.

Шаг #4. Выбор устройства для подогрева воды

Для нагрева воды на даче можно использовать водонагреватели проточного типа (газовые или электрические) и накопительного типа (бойлер).

Газовые колонки – очень удобны, вода нагревается в неограниченном количестве, быстро и качественно. Да и на электроэнергии можно сэкономить. Но, во-первых, газопровод на даче – явление редкое, а к газовому баллону подключать колонку нет смысла, а во-вторых, установка колонки должна производиться только квалифицированным газовщиком.

Объем бойлера зависит от количества человек, которые будут пользоваться горячей водой. Если вы будете только мыть руки или посуду, 50 л агрегата будет достаточно, а вот для того, чтобы принять душ, нужно установить хотя бы 80 л бак

Электронагреватели могут устанавливаться и демонтироваться в любое время, в этом их преимущество. Однако по скорости нагрева они уступают газовым проточным колонкам.

Электрический бойлер – лучший вариант для использования на даче. Горячая вода всегда в наличии, стоит он недорого и установить его может любой начинающий мастер.

Инструкция по устройству дачного водопровода летнего типа:

А это инструкция по подключению всей аппаратуры — реле давления, реле сухого хода и т.д.:

Если вы будете придерживаться всех наших рекомендаций, вы сможете проложить водопровод на своей даче без привлечения профессионалов.
