Логотип Performance ToolСАМОПИТАНИЕ
СИГНАЛИЗАЦИЯ ПОДСВЕТКИ
Номер позиции W80587

Инструмент производительности W80587 Цифровые индикаторы времени опережения-

Performance Tool W80587 Digital Advance Timing Lights - ПРЕДУПРЕЖДЕНИЕПРЕДУПРЕЖДЕНИЕ:
Владелец и / или операторы обязаны изучить все ПРЕДУПРЕЖДЕНИЯ, инструкции по эксплуатации и техническому обслуживанию, содержащиеся на этикетке продукта и руководстве по эксплуатации, перед использованием этого продукта. Владелец / оператор должен сохранить инструкции по продукту для использования в будущем.
Владелец и / или оператор несут ответственность за техническое обслуживание, поддержание всех наклеек и предупреждающих этикеток, а также за поддержание устройства в хорошем рабочем состоянии во время использования. Если владелец и / или оператор не владеют английским языком, предупреждения и инструкции по продукту должны быть прочитаны и обсуждены на родном языке операторов покупателем / владельцем или его уполномоченным лицом. Убедитесь, что оператор понимает его содержание. Перед использованием необходимо выделить и понять информацию о безопасности. Изделие необходимо проверить в соответствии с инструкциями по эксплуатации.
Пользователи этого продукта должны полностью усвоить эти инструкции. Каждый человек, работающий с данным изделием, также должен быть в здравом уме и физическом состоянии и не должен находиться под воздействием каких-либо веществ, которые могут ухудшить их зрение, ловкость или рассудительность.
Защитите себя и других, соблюдая все правила техники безопасности.
Несоблюдение инструкций может привести к травмам и / или материальному ущербу! Если у вас возникнут какие-либо проблемы или трудности, свяжитесь с нашим отделом обслуживания клиентов по адресу:
1-800-426-1262 с 6:30 до 4:30 по тихоокеанскому времени.
Если у вас возникнут какие-либо проблемы или трудности, свяжитесь с нашим отделом обслуживания клиентов по адресу:
1-800-426-1262 с 6:30 до 4:30 по тихоокеанскому времени.

Performance Tool W80587 Digital Advance Timing Lights - ПРЕДУПРЕЖДЕНИЕПРЕДУПРЕЖДЕНИЕ: Этот продукт и его упаковка содержат химическое вещество, которое, как известно в штате Калифорния, вызывает рак, врожденные дефекты или другой вред репродуктивной системе.
Performance Tool W80587 Digital Advance Timing Lights - ПРЕДУПРЕЖДЕНИЕПРЕДУПРЕЖДЕНИЕ: Предупреждения, предостережения и инструкции, обсуждаемые в данном руководстве, не могут охватывать все возможные условия и ситуации, которые могут возникнуть. Оператор должен понимать, что здравый смысл и осторожность — это факторы, которые не могут быть встроены в этот продукт, но должны быть обеспечены оператором. Прочтите и усвойте все инструкции, содержащиеся в руководстве по эксплуатации этого продукта, а также любых других инструментов, используемых с этим продуктом.

ЧТО ТАКОЕ ВРЕМЯ?

Для того, чтобы автомобильный двигатель работал, необходимы три вещи: воздух, топливо и искра, чтобы воспламенить топливно-воздушную смесь и вызвать взрыв. Точный момент взрыва должен быть таким, чтобы на поршень двигателя передавалась максимальная мощность. Это время. Каждый производитель двигателей определяет на заводе точное время, необходимое для различных двигателей, чтобы каждая унция мощности была получена из каждого галлона топлива. Из-за нормального износа двигателя и системы зажигания синхронизация может измениться, что приведет к снижению как мощности, так и пробега. С помощью ксеноновой лампы хронометража владелец автомобиля может сбросить время в соответствии с новыми автомобильными стандартами, восстановить потерянную мощность и увеличить пробег.
В спецификациях производителя время указывается в градусах до верхней мертвой точки (BTDC) или после верхней мертвой точки (ATDC). Чтобы полностью сжечь топливно-воздушную смесь в цилиндрах двигателя автомобиля, большинство моментов времени таковы, что искра возникает в точке на несколько градусов.
перед верхней мертвой точкой (например,ample, 4 BTDC), чтобы гарантировать получение полной мощности взрыва.
Два дополнительных термина, которые производители используют при описании времени: «Продвинутый» и «Отсталый». Когда время опережает время, искра произойдет до того, как поршень достигнет верхней части цилиндра двигателя (BTDC). На некоторых поздних моделях автомобилей, оснащенных различными устройствами контроля выбросов, синхронизация замедлена, так что
искра возникает после того, как поршень запустился в цилиндр (ATDC). Изменение угла опережения двигателя производится регулировкой распределителя зажигания.
Чтобы можно было установить и отрегулировать синхронизацию двигателя, на каждом двигателе во время сборки предусмотрены специальные «метки синхронизации». В большинстве случаев эти отметки появляются на балансировщике гармоник двигателя, прикрепленном к шкиву кривошипа в нижней части передней части двигателя.

КОГДА ПРОВЕРИТЬ СРОК

Момент зажигания свечи зажигания определяется открытием точек прерывателя зажигания распределителя и будет изменяться каждый раз, когда изменяется зазор между точками или угол задержки. Кроме того, нормальный износ блока трения острия прерывателя будет иметь такое же влияние на зазор острия или угол остановки. В то время как автомобили, оснащенные новыми «электронными системами зажигания без прерывателя», обычно не изменяют время, поскольку в нем нет точек прерывания, индикатор времени по-прежнему можно использовать, чтобы отмечать изменения в синхронизации, вызванные неисправностями в системе зажигания, а также для сброса синхронизации. при замене компонентов или настройке автомобиля.

ХАРАКТЕРИСТИКИ ВРЕМЕНИ

Как отмечалось в предыдущих параграфах, требования к синхронизации различаются от двигателя к двигателю, и по этой причине перед выполнением регулировки всегда следует обращаться к техническим характеристикам производителя двигателя. Эти характеристики содержатся в руководстве по эксплуатации автомобиля и, как правило, на наклейках под капотом.

ОБЩИЕ РАБОЧИЕ ПРОЦЕДУРЫ

  1.  Найдите метку синхронизации двигателя, см. Рис. 1. С помощью тряпки удалите жир и грязь с метки и указателя. Чтобы сделать отметки более заметными, можно нанести на них мел или белую краску.
  2. Проверьте спецификации производителя для правильного выбора времени для обслуживаемого двигателя.
  3.  Запустите двигатель и дайте ему поработать, пока не будет достигнута нормальная рабочая температура. Примерно 15 минут. Заглушите двигатель.
  4. Если того требуют спецификации, найдите вакуумную линию, идущую к вакуумному опусканию распределителя зажигания, отсоедините и заглушите линию. Для запечатывания линии можно использовать футболку для гольфа или небольшой карандаш.
  5.  Подключите индикатор времени, как показано на рисунке 2.
  6.  Запустите двигатель и дайте ему поработать на нормальных оборотах холостого хода. Направьте индикатор времени на метку синхронизации, будьте осторожны с движущимися частями.
  7.  Включите индикатор времени и наблюдайте за показанием метки времени.
    Performance Tool W80587 Digital Advance Timing Lights - ПРЕДУПРЕЖДЕНИЕВНИМАНИЕ: Соблюдайте осторожность при работе с движущимся двигателем. Стробоскопическое действие заставит движущиеся части казаться движущимися в замедленном темпе. Не приближайте руки, инструменты и индикатор времени к движущимся вентиляторам, ремням или другим движущимся частям.

    ОБЩИЕ ОПЕРАЦИОННЫЕ ПРОЦЕДУРЫ ПРОДОЛЖ.

  8.  Сравните показания, полученные на шаге 7, со спецификациями производителей. Если время не соответствует указанному, отрегулируйте его, как описано в следующей процедуре.
  9.  Заглушите двигатель.

Performance Tool W80587 Digital Advance Timing Lights - ОБЩИЕ ПРОЦЕДУРЫ РАБОТЫ ПРОДОЛЖЕНИЕ

ИНСТРУКЦИЯ

Настройка времени в соответствии со спецификацией

  1. Ослабьте фиксирующий болт распределителя, расположенный в основании распределителя, настолько, чтобы распределитель мог вращаться вперед и назад. Не ослабляйте и не снимайте болт слишком сильно, а оставьте его достаточно затянутым, чтобы распределитель не поворачивался сам по себе.
  2.  Запустите и прогрейте двигатель до нормальной рабочей температуры.
  3.  Индикатор прямого отсчета времени мигает на отметках времени и медленно вращает распределитель вправо и влево до тех пор, пока отметки времени не будут совмещены с указателем в соответствии с заводскими характеристиками, см. Рисунок 1 выше.
  4. Заглушите двигатель.
  5. Затяните прижимной болт распределителя — не проявляя осторожности.
  6. Запустите двигатель и еще раз проверьте синхронизацию.

Чтобы использовать индикатор предварительного отсчета времени для проверки «времени холостого хода»

Отрегулируйте продвижение до 0 (ноль) на индикаторе таймера с помощью кнопок + и -, расположенных на задней стороне
индикатор времени, см. рисунок 3.
Соответствует «Общим процедурам работы», изложенным выше.

  1. Нажмите на курок на индикаторе синхронизации, направьте фонарь на метку синхронизации на транспортном средстве.
  2. Используйте кнопки + или — на индикаторе времени, см. Рис. 3, чтобы переместить отметку на линию 0 (ноль) на гармоническом балансировщике на рис. 4
  3. Посмотрите на цифру на задней панели таймера, это ваше время холостого хода.

Проверка хода центробежного хода и вакуума

  1.  Выполняет «Общие процедуры эксплуатации», приведенные выше, за исключением увеличения частоты вращения двигателя до 2000 об / мин. Обратитесь к заводскому руководству пользователя для получения информации о рекомендуемых оборотах.
  2. Включите индикатор времени и используйте кнопки + и -, расположенные на задней части индикатора времени. Остановитесь, когда метка времени переместится в положение ВМТ или О.
  3.  Посмотрите на цифру на задней стороне лампы хронометража, добавьте ее к цифре холостого хода. Это ваше общее время.
  4. Сравните показания со спецификацией производителя.

Performance Tool W80587 Digital Advance Timing Lights - ИНСТРУКЦИИ

ИНСТРУКЦИЯ ПРОДОЛЖ.

Тестирование центробежного продвижения

  1. Когда индикатор времени остается подключенным и вакуумная линия отключена:
  2. Медленно разгоняйте двигатель и следите за отметкой времени.
  3. Метка синхронизации должна оставаться неподвижной до тех пор, пока двигатель не достигнет скорости, указанной производителем. При этом метка времени должна двигаться ровно и без рывков.
  4.  Если метка не перемещается или перемещается хаотично, центробежное (автоматическое) продвижение следует обслуживать по мере необходимости.
  5. Чтобы проверить максимальный ход, остановите двигатель.
  6.  Необходимо указать максимальный уровень гармонического баланса в соответствии со спецификациями производителя и соблюдать производственные процедуры.

Тестирование вакуума

  1. Для проведения этого теста вакуумная линия к распределителю должна быть подключена.
  2. Установите скорость двигателя 800 об / мин или скорость, необходимую для создания вакуума в распределителе.
  3.  Направьте указатель времени и отметьте положение отметки времени.
  4.  Отсоедините вакуумную линию.
  5. Если метка времени не перемещается, проблема может быть в засоренной линии. Негерметичная диафрагма или
    Замороженный распределитель Плиту и распределитель следует обслуживать по мере необходимости.

Проверка износа кулачка дистрибьютора

  1. Эта проверка выполняется после того, как время было установлено, и метка времени выровняется с указателем ссылки для цилиндра №1.
  2. Подсоедините индикатор времени к проводу прямо напротив (180) цилиндра № 1 на крышке распределителя, см. Рисунок 5.
  3. Запустите двигатель и направьте индикатор времени на метку синхронизации. Показания должны быть такими же, как при подключении к цилиндру №1.
  4. Если показания не совпадают, вероятная причина — выпадение кулачка распределителя или погнутый вал распределителя. При необходимости отремонтируйте.Performance Tool W80587 Digital Advance Timing Lights-4-Cyl перемещается с №1 на №4

Малые двигатели

Индикатор времени постоянного тока может использоваться на любом двигателе внутреннего сгорания с импульсным зажиганием, зажиганием от магнето, например, на мотоциклах, газонокосилках, подвесных моторах или в любое время, когда есть высокая мощность.tagИскра, используемая для зажигания.
Когда 12 Вольт постоянного токаtage недоступен для проверяемого двигателя, необходимо использовать внешнюю батарею на 12 В. Подключите массу отрицательного полюса внешней батареи к двигателю.
Подключите красный зажим к положительной клемме (+), а черный зажим к отрицательной клемме (-) батареи. Подсоедините переходной провод лампы хронометража к соответствующей свече зажигания.

ИНСТРУКЦИЯ ПРОДОЛЖ.

Роторный двигатель
Светильник синхронизации можно использовать на роторных двигателях. Следуйте инструкциям и спецификациям производителя. Ниже представлена ​​типичная процедура для двухроторного двигателя Mazda.

  1.  Подключите красный и черный провода питания cl.ampс аккумулятором. Подсоедините провод с переходником свечи зажигания к ведущей свече зажигания на переднем корпусе ротора.
  2. Запустите двигатель и дайте ему поработать на холостом ходу.
  3.  Направьте индикатор синхронизации на штифт индикатора синхронизации на передней крышке.
  4. Ослабьте стопорные гайки распределителя и поверните корпус распределителя передней стороны до тех пор, пока метка синхронизации на шкиве эксцентрикового вала не совпадет со штифтом индикатора синхронизации.
  5. Затяните стопорные гайки и еще раз проверьте синхронизацию.
  6.  Повторите вышеупомянутый шаг для установки синхронизации распределителя задней стороны с индикатором синхронизации, подключенным к задней свече зажигания.

УСТРАНЕНИЕ

Перед отправкой с завода все индикаторы синхронизации проходят 100% тестирование, и неправильная работа обычно вызвана неправильным подключением. Если индикатор времени не работает должным образом, выполните описанную выше процедуру устранения неполадок.

Симптом ВЕРОЯТНАЯ ПРИЧИНА РЕШЕНИЕ
Без вспышки Переключатель в положении «ВЫКЛ.». Установите переключатель в положение «ON».
Зажимы аккумулятора подключены назад. Поменяйте местами зажим аккумулятора.
Плохое соединение зажимов. Убедитесь, что зажим подсоединен к чистому полюсу батареи.
Нет вспышки, но индикатор двойной проверки включен. Неправильное направление индуктивного clamp. К стрелке на clamp к штекеру №1.
Слабое зажигание или свеча зажигания. Разрыв слишком мал. Подсоедините к другим свечам или проводам свечей зажигания. Если мигает, устраните разрыв свечи.
Неисправность Lamp Замени это.
Свет периодически мигает Высоковольтный провод лампы ГРМ лежит на других проводах свечи зажигания или слишком близко к ним. Поместите провод высокого напряжения в надлежащем порядке, чтобы он не проходил от других проводов свечи зажигания.

ПРИМЕЧАНИЯ

ПРИМЕЧАНИЯ

ОГРАНИЧЕННАЯ ГАРАНТИЯ

PERFORMANCE TOOL предоставляет только следующие гарантии и только первоначальным розничным покупателям. Эти гарантии предоставляют определенные юридические права. За исключением случаев, когда это запрещено местным законодательством, все гарантии, а также исключения и ограничения гарантий и средств правовой защиты регулируются законом штата Вашингтон.
Могут быть и другие права, которые различаются от штата к штату.
PERFORMANCE TOOL гарантирует отсутствие в продукте дефектов материалов и изготовления при нормальном использовании и обслуживании. Неисправный продукт может быть возвращен для бесплатной замены в течение 90 дней с даты покупки, при условии, что продукт будет возвращен в место покупки сразу после обнаружения дефекта. По истечении 90 дней и до 1 года с даты покупки PERFORMANCE TOOL бесплатно заменит любые детали, которые в результате нашей проверки будут обнаружены как дефектные и находящиеся на гарантии. Эти гарантии действительны только в том случае, если товарный чек с указанием даты покупки сопровождает возвращаемый дефектный продукт или дефектные детали. Для запчастей через 90 дней отправьте запрос, поз.tage предоплата на:
ИНСТРУМЕНТ ДЛЯ РАБОТЫ, PO Box 88259 Tukwila, WA 98138
Эти гарантии не распространяются на лезвия, биты, пуансоны, матрицы, лампы, предохранители и другие расходные материалы, которые необходимо заменять при нормальном использовании и обслуживании. Эти гарантии не распространяются на какой-либо продукт или его часть, которые используются в целях, для которых они не предназначены, или которые были отремонтированы или изменены каким-либо образом, чтобы отрицательно повлиять на их работу или надежность, а также эти гарантии не распространяются на какие-либо продукты. или часть, которая подверглась неправильному использованию, небрежному обращению, аварии или износу в результате нормального использования и обслуживания.
PERFORMANCE TOOL не уполномочивает какое-либо другое лицо давать какие-либо гарантии или брать на себя какие-либо обязательства в связи с ее продуктами.
За исключением гарантий правового титула и ограниченных явных гарантий, изложенных выше, PERFORMANCE TOOL не дает никаких явных или подразумеваемых гарантий в отношении своих продуктов. В частности, PERFORMANCE TOOL не дает подразумеваемых гарантий товарного состояния и не подразумевает гарантии пригодности для какой-либо конкретной цели, за исключением товаров, приобретенных в основном для личного, семейного или домашнего использования, а не для коммерческого или делового использования, PERFORMANCE TOOL дает подразумеваемую гарантию. товарной пригодности (и, если применимо, подразумеваемая гарантия пригодности для определенной цели), но только для определенных качеств или характеристик и на срок, явно оговоренный выше. Законы об ограничении подразумеваемых гарантий могут отличаться от штата к штату.
состояние, поэтому указанные выше ограничения могут применяться не во всех случаях.
PERFORMANCE TOOL не несет ответственности за косвенные, случайные или особые убытки, возникшие в результате или каким-либо образом связанные с любым продуктом, либо с дизайном, использованием или любой невозможностью использования продукта.
Единственным и исключительным средством защиты дефектного продукта или детали является их ремонт или замена, как указано выше. Законы об ограничении средств правовой защиты или о косвенном, случайном или особом ущербе могут отличаться от штата к штату, поэтому вышеуказанные ограничения могут применяться не во всех случаях.

Почтовый ящик 88259
Туквила, WA 98138
1-800-497-0552
Сделано в Китае
© Copyright 2017
www.wilmarcorp.com

Документы / Ресурсы

Рекомендации

  • www.wilmarcorp.com
    Вилмар Хоум

×

Сейчас вы находитесь в городе Москва

Выберите город, в который Вы хотите осуществить доставку

LED Xenon Bulb Advance Timing Light Engine Motor Automotive Tune Up Auto New

3 890

LED Xenon Inductive Timing Light Advance Dial Engine Ignition Automotive Tune Up

7 791

Snap On Timing/Advance Light

21 818

Inductive Timing Light with Advance Dial

5 453

LED Xenon Bulb  Advance Dial Timing Light  Engine Motor Automotive Tune Up

7 617

PROLITE Inductive Timing Advance Tester Tune-Up Light Tool Automobile Car

6 927

PROLITE Inductive Timing Advance Tester Tune-Up Light Tool Automobile Car

2 554

Vintage Sears Craftsman Inductive Advance Timing Light w/ Box and Manual

9 349

Стробоскопы — Timing Inductive Advance из США, а также миллионы оригинальных товаров с возможностью доставки в Москву, Санкт-Петербург и другие города России.

Есть вопросы? Спросите нас!

MATCO TOOLS MD84 - TACH/ ADVANCE TIMING LIGHT - USED

17 221

Ferret Digital Tach-Advance-Dwell-Volts Inductive Timing Light 86 Automotive

34 838

Ferret Instruments #88 Dual Display, Tach Advance Inductive Timing Light, Manual

27 272

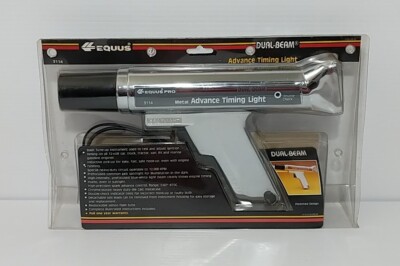

Equus 3114 Metal Advance Timing Light Dual Beam NOS See Pictures & Description

7 792

Vintage Sears Craftsman Advance Timing Light 28-2134

9 343

Vintage Sunpro # CP7519 Advance Timing Analyzer

9 349

Vintage SNAP-ON MT241 advance timing light adjustable variable mechanic tool

12 466

Xenon Inductive Timing Light w/ 60Deg Dial Advance Ignition Spark Engine Checker

10 282

Sun pro SP4003 Advance vintage timing light

7 987

SUNPRO CP7519 ''ADVANCE TIMING ANALYZER'' EXCELLENT CONDITION TESTED AND WORKING.

14 353

Bright Xenon 12volt Inductive Timing Light with Advance Distributor Tune Up Tool

11 555

Snap-On MT 1261A Timing Light Digital Computerized Tach Advance USA Good 8/10

26 470

AccuSpark P8000 Ignition Strobe Pro Advance Timing Light

15 004

LINK EQUUS PRO 3114 Metal Advance Timing Light DUAL-BEAM Untested Parts Repair

3 338

AccuSpark BLACK Professional Timing Light, With Digital Advance and Rev Counter

14 991

Snap-On Tools USA Computerized Tach Advance Timing Light MT1261A With PB48 Case

42 079

Mac Tools TL550E Timing Light

25 715

Sealey Timing Light Digital Tach/Dwell/Advance/Volt Diagnostic Tool Equipment

25 646

TL85 Sealey Timing Light with Advance [Engine] Timing Lights Diagnostic Tools

18 792

Snap-On Tools USA Computerized Tach Advance Timing Light MT1261A W/ PB48 Case

53 767

Sealey Timing Light Digital Tach/Dwell/Advance/Volt TL93

24 243

Sealey TL93 Timing Light Digital Tach/Dwell/Advance/Volt

24 523

LED Car Engine Ignition Inductive Timing Light Advance Timing Light Ignite Tool

12 187

Sealey Timing Light - 12v  Digital Tach/Dwell/Advance  C/w LED Race Rally TL93

25 691

Sealey TL85 Timing Light with Advance 8000 Max RPM 12V Power Lead

14 650

Cen-Tech LED Xenon Bulb Advance Dial Timing Light Automotive Free Shipping!

7 784

TL93 Sealey Timing Light Digital Tach/Dwell/Advance/Volt [Engine]

37 532

Sealey TL93 Timing Light Digital Tach/Dwell/Advance/Volt

31 535

Sealey TL93 Timing Light Digital Tach/Dwell/Advance/Volt

27 422

Sealey TL93 Timing Light Digital Tach/Dwell/Advance/Volt

30 163

Sealey Timing Light Digital Tach/Dwell/Advance/Volt

35 537

Sealey Digital Timing Light with Tach/Dwell/Advance/Volt TL93

33 249

Trisco Digital Inductive Advance Timing Analyzer DA-3100 12V Gasoline Engine

18 285

Sealey Timing Light Digital Tach/Dwell/Advance/Volt TL93

24 243

Sealey Xenon Timing Light Digital Tach/Dwell/Advance/Volt - LED Read-Out - TL93

25 691

Sealey TL93 Timing Light Digital Tach/Dwell/Advance/Volt

33 046

В данном разделе представлены товары категории Стробоскопы — Timing Inductive Advance, купить которые можно в нашем интернет-магазине по доступным ценам с доставкой из США (Америки) в Россию.

Есть вопросы?

Закажите обратный звонок, мы перезвоним и проконсультируем.

Товары из магазинов
США и Европы

без наценок!

Отправили
67 000 посылок

с 2008 года!

Знаменитый
каталог eBay

на русском языке!

Доставка курьером
до двери

Почтой или в удобный пункт выдачи!

Покупки в США и Европе — это просто

Вы делаете заказ — мы выкупаем товары и доставляем вам

Склад

$46

Косметика M.A.C.maccosmetics.com

$46

Часы Timexamazon.com

$15

Джинсы levi’sebay.com

К вам домойОтправляем в Россию и
во все страны СНГ

Начать выгодные покупки в зарубежных интернет-магазинах

SAFETY GUIDELINES

TO PREVENT ACCIDENTS THAT COULD RESULT IN SERIOUS INJURY

AND/OR DAMAGE TO YOUR VEHICLE OR TEST EQUIPMENT, CAREFULLY

FOLLOW THESE SAFETY RULES AND TEST PROCEDURES

2

3

SAFETY EQUIPMENT

Fire Extinguisher
Never  work  on  your  car  without  having  a
suitable  fire  extinguisher  handy.  A  5-lb  or
larger CO

2

 or dry chemical unit specified for

gasoline/chemical/electrical  fires  is  recom-
mended.

Fireproof Container
Rags and flammable liquids should be stored
only  in  fireproof,  closed  metal  containers.  A
gasoline-soaked rag should be allowed to dry
thoroughly outdoors before being discarded.

Safety Goggles
We recommend wearing safety goggles when
working on your car, to protect your eyes from
battery acid, gasoline, and dust and dirt flying
off moving engine parts.

NOTE: Never look directly into the carburetor
throat while the engine is cranking or running,
as sudden backfire can cause burns.

LOOSE CLOTHING AND LONG HAIR
(MOVING PARTS)

Be very careful not to get your hands, hair or
clothes  near  any  moving  parts  such  as  fan
blades, belts and pulleys or throttle and trans-
mission linkages. Never wear neckties or loose
clothing when working on your car.

JEWELRY

Never wear wrist watches, rings or other jew-
elry when working on your car.  You’ll avoid
the possibility of catching on moving parts or
causing an electrical short circuit which could
shock or burn you.

VENTILATION

The carbon monoxide in exhaust gas is highly
toxic. To avoid asphyxiation, always operate
vehicle in a well-ventilated area. If vehicle is in
an enclosed area, exhaust should be routed
directly  to  the  outside  via  leakproof  exhaust
hose.

SETTING THE BRAKE

Make sure that your car is in Park or Neutral,
and that the parking brake is firmly set.

NOTE: Some vehicles have an automatic re-

lease on the parking brake when the gear shift
lever is removed from the PARK position. This
feature must be disabled when it is necessary
(for testing) to have the parking brake engaged
when  in  the  DRIVE  position.  Refer  to  your
vehicle service manual for more information.

HOT SURFACES

Avoid  contact  with  hot  surfaces  such  as  ex-
haust manifolds and pipes, mufflers (catalytic
converters),  radiator  and  hoses.    Never  re-
move the radiator cap while the engine is hot,
as escaping coolant under pressure may seri-
ously burn you.

SMOKING AND OPEN FLAMES

Never smoke while working on your car.  Gaso-
line  vapor  is  highly  flammable,  and  the  gas
formed in a charging battery is explosive.

BATTERY

Do not lay tools or equipment on the battery.
Accidentally grounding the “HOT” battery ter-
minal  can  shock  or  burn  you  and  damage
wiring, the battery or your tools and testers.  Be
careful of contact with battery acid.  It can burn
holes  in  your  clothing  and  burn  your  skin  or
eyes.
When  operating  any  test  instrument  from  an
auxiliary  battery,  connect  a  jumper  wire  be-
tween  the  negative  terminal  of  the  auxiliary
battery and ground on the vehicle under test.
When working in a garage or other enclosed
area,  auxiliary  battery  should  be  located  at
least 18 inches above the floor to minimize the
possibility of igniting gasoline vapors

HIGH VOLTAGE

High  voltage  —  30,000  to  50,000  volts  —  is
present  in  the  ignition  coil,  distributor  cap,
ignition wires and spark plugs.  When handling
ignition wires while the engine is running, use
insulated  pliers  to  avoid  a  shock.    While  not
lethal, a shock may cause you to jerk involun-
tarily and hurt yourself.

JACK

The jack supplied with the vehicle should be
used  only  for  changing  wheels.  Never  crawl
under car or run engine while vehicle is on a
jack.

missing, consult the vehicle service manual or
appropriate  service  literature  for  the  engine
under test.  It is important to note that prepara-
tion is specific to each engine.

TWELVE (12) VOLT POSITIVE (+)
GROUND ELECTRICAL SYSTEMS

Steps 4 and 5 of LEAD CONNECTIONS below
are revised to read as follows:

4. Connect the BLACK clip to the negative (-)

battery terminal.

5. Connect the RED clip to a secure engine

ground  such  as  the  alternator/generator
bracket  or  engine  block.  For  safety  rea-
sons,  do  not  use  the  positive  (+)  battery
terminal  or  fuel  system  components  as  a
ground connection point.

All other instructions remain as listed.

SIX (6) VOLT ELECTRICAL
SYSTEMS

Follow the steps listed below to use your tim-
ing light on vehicles equipped with six (6) volt
electrical systems. A twelve (12) volt battery is
required. This can be any automotive, or mo-
torcycle battery.

1. Connect the RED clip from the timing light

to  the  positive  (+)  terminal  of  the  twelve
(12) volt battery.

2. Connect  the  BLACK  clip  from  the  timing

light  to  the  negative  (-)  terminal  of  the
twelve (12) volt battery.

3. Obtain a jumper wire (minimum wire size l8

AWG).

4. Connect one end of the jumper wire to the

negative (-) terminal of the twelve (12) volt
battery.

5. Connect the other end of the jumper wire to

a clean, secure ground on the vehicle un-
der test. The jumper wire must go to ground
on  the  vehicle  regardless  of  whether  the
vehicle  is  a  positive  (+)  or  negative  (-)
ground system.

6. Connection  to  the  number  one  (1)  spark

plug  and  remaining  procedures  are  the
same as described later in this manual.

ENGINE PREPARATION FOR
TIMING

In order for any engine to be base (initially)
timed correctly, it is important to carefully fol-
low the instructions as shown on the Vehicle
Emission  Control  label.  This  label  is  located
under  the  hood  in  the  engine  compartment.
Some  typical  locations  are:  the  underside  of
the hood, the fender well, a valve cover, or in
the  area  of  the  hood  latch.  If  the  label  is

NOTE

The    procedures  outlined  below  instruct  the
user to connect the spark plug pickup (direct
hookup or inductive clamp style) to the number
one (1) spark plug wire. This procedure is valid
for the majority of engines in use today. There
are however, some engines which are timed
using the “averaging” method. The most popu-
lar  user  of  this  method  is  General  Motors
where  it  is  recommended  for  some  of  there
smaller four (4) cylinder engines beginning in
1982. Your timing light has “average  timing”
capability. The only change  in hookup is that
instead of connecting the spark plug pickup to
the number one (1) spark plug wire, it is con-
nected to the coil tower wire, that is, the wire
between the ignition coil and the center of the
distributor  cap.  Consult  your  vehicle  service
manual for exact procedures.

When using an advance timing light, note that
average timing is used only for initial or base
timing with the timing light’s advance control
set fully counterclockwise at “0”. Timing ad-
vance measurements must be made with the
inductive pickup clamped around the number
one (1) spark plug wire. Timing advance mea-
surements attempted with the inductive pickup
clamped  around  the  coil  tower  wire  will  not
produce valid results.

LEAD CONNECTIONS

1. Figure 1 shows the typical hookup proce-

dure for most applications. To insure safety,
follow the hookup sequence listed below.

2. Make  sure  the  engine  is  OFF,  and  the

ignition key is OFF.

3. (Inductive Pickup equipped timing light)

Clamp the inductive pickup around the num-
ber one (1) spark plug wire.  Do not  allow the
inductive pickup to touch the exhaust mani-
fold  or  surrounding  parts  as  these  areas
become extremely hot and will damage the
inductive clamp.

(Direct  connection  equipped  timing
light). Remove the number one (1) spark
wire from either the spark plug end, or the
distributor end, whichever is more conven-
ient, but without compromising safety. See
the NOTE below.

Если у вас отсутствует техническая возможность для скачивания Инструкция по эксплуатации для Actron Inductive Timing Light
вы можете прочесть документ прямо на нашем сайте или
Скачать Actron Inductive Timing Light Инструкция по эксплуатации

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9

Инструкции для прочих Actron

Краткое содержание страницы № 1

9. Llevar a cabo los pasos 1 a 8 para el sistema de
Inductive Timing Light
GARANTIA COMPLETA DE UN (1) AÑO
avance centrífugo si es que todavía no se ha
hecho.
Actron Manufacturing Company, 15825
Industrial Parkway, Cleveland, Ohio 44135,
Inductive Advance
10.Apagar el motor y conectar la bomba de vacío
garantiza al usuario que este equipo estará
externa al diafragma de vacío en el distribuidor o a libre de defectos en los materiales y
Timing Light
fabricación por un período de un (1) año a
la co

Краткое содержание страницы № 2

missing, consult the vehicle service manual or TWELVE (12) VOLT POSITIVE (+) appropriate service literature for the engine SAFETY GUIDELINES GROUND ELECTRICAL SYSTEMS under test. It is important to note that prepara- TO PREVENT ACCIDENTS THAT COULD RESULT IN SERIOUS INJURY Steps 4 and 5 of LEAD CONNECTIONS below tion is specific to each engine. AND/OR DAMAGE TO YOUR VEHICLE OR TEST EQUIPMENT, CAREFULLY are revised to read as follows: FOLLOW THESE SAFETY RULES AND TEST PROCEDURES 4. Connect the

Краткое содержание страницы № 3

ENGINE TIMING CHECK NOTE Fig. 1 — Hookup Diagram Positioning the Inductive Fig. 3 — (Breaker point equipped engines only) Pickup for Reliable Readings The following timing adjustment procedure can be used on the majority of spark ig- Check and, if necessary adjust dwell to specifi- nited engines in use today. Both General cation before proceeding with timing check. Motors and Ford Motor Company have 1. Prepare the engine for timing as indicated introduced and used special versions of above in EN

Краткое содержание страницы № 4

Fig. 7 Fig. 8 Fig. 9 TIMING ADVANCE Spark Advance Timing Fig. 6 — 30 35 30 35 30 35 25 25 25 40 40 40 The following instructions apply only 20 20 20 45 45 45 15 15 15 TIMING to advance timing lights. 50 50 50 MARK 10 10 10 55 55 55 The following advance system checks are gen- 5 5 5 60 60 60 READING READING 0 0 0 ROTATION degrees READING degrees degrees eral and may be used on most pre-emission ADVANCE CENTRIFUGAL advance advance advance DAMPER TIMING LIGHT ADVANCE AND controlled vehicles. Note h

Краткое содержание страницы № 5

11. Set the timing light’s advance control to “0”. Luz de regulación FULL ONE (1) YEAR WARRANTY Restart the engine. Actron Manufacturing Company, 15825 12. Aim the timing light at the timing marks, pull inductiva Industrial Parkway, Cleveland, Ohio 44135, the trigger and note engine timing. warrants to the user that this unit will be free from defects in materials and workmanship 13. Adjust engine RPM if necessary, and apply Luz de regulación for a period of one (1) year from the date of INSTRU

Краткое содержание страницы № 6

del capó. Si falta la etiqueta, consultar el manual de SISTEMAS ELECTRICOS CON POSITIVO servicio del vehículo o instructivo apropiado REGLAS DE SEGURIDAD (+) A TIERRA DE DOCE (12) VOLTIOS correspondiente al motor que se está probando. Es PARA IMPEDIR ACCIDENTES QUE PUEDAN CAUSAR GRAVES LESIONES Y/O Los pasos 4 y 5 siguientes de las conexiones de importante notar que la preparación es específica para conductores han sido revisados como sigue: DAÑAR EL VEHICULO O EL EQUIPO DE PRUEBA, SEGUIR ATENTA

Краткое содержание страницы № 7

PRUEBA DE LA REGULACIÓN DEL MOTOR NOTA Diagrama de conexión Fig. 1 — Posición de la pinza inductiva para Fig. 3 — (Motores equipados con contactos del interruptor El procedimiento de ajuste de la regulación obtener lecturas fiables solamente) siguiente puede emplearse en la mayoría de los motores con encendido de bujías modernos. Tanto Revisar, y de ser necesario, ajustar el intervalo de General Motors como Ford Motor Company han reposo según especificaciones antes de proceder con adoptado y usa

Краткое содержание страницы № 8

Fig. 7 Fig. 8 Fig. 9 Regulación del avance de la Regulacion del avance Fig. 6 — chispa 30 35 30 35 30 35 25 25 25 40 40 40 Las siguientes instrucciones son solamente para las 20 20 20 45 45 45 15 15 15 MARCA DE 50 50 50 luces de regulación del avance. REGULACION 10 10 10 55 55 55 5 5 5 Las siguientes pruebas del sistema de avance son 60 60 60 0 0 0 ROTACION degrees degrees degrees advance advance advance generales y se pueden usar en la mayoría de los LECTURA DE LA LECTURA DEL DIAL LECTURA DEL v
