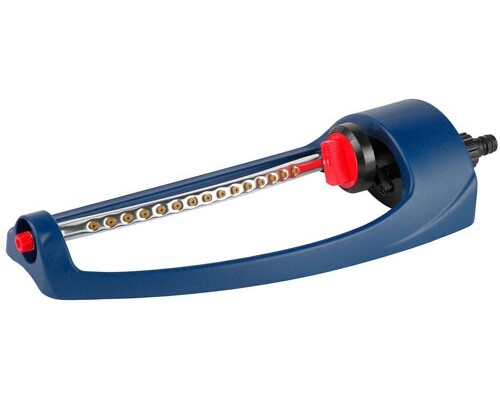

Разбрызгиватель Green Apple GWOJ12-042

180°, 260 м², корпус — полипропилен, алюминий, полистирол, режимов — 1
подробнее

Код товара: 1046469

Скачать инструкцию к HARPER HDT2-1110

ЗАГРУЗИТЬ

Всем привет,

Лето продолжается, поэтому снова обзор на околоДачную тематику и снова инструмент для полива. На этот раз с механизмом автоматическим полива заданного сектора газона или цветника. Всех любителей садовых насаждения, прошу под кат.

Предыдущие обзоры на тему полива тут и тут. В них я рассматривал «пистолет» для полива в ручном режиме и поливайку для небольшой клумбы или маленького газона. В этот раз более «продвинутый» девайс, а именно, осциллирующий, с автоматическим «программатором» сектора полива. Естественно пишу в кавычках, т.к. все программирование заключается в повороте механической ручки в определенное положение.
Приехал дождеватель в таком виде:


На стяжку был закреплен штуцер для подключения быстросъемного коннектора на шланге:

Размеры:

Вес:

Основа конструкции осциллирующего дождевателя – трубка с отверстиями, которая качается вокруг своей оси, периодически проходя через зенит. В результате такого движения пятно полива приобретает прямоугольную форму (ну или эллипса, если трубка выгнута).
В моем случае трубка изготовлена из алюминия, и своим видом похожа на щупальце осьминога:

В коннекторе куда прикручивается штуцер для шланга установлена сеточка (как бы фильтр) из резины:

думаю, она будет эффективна, только если по шлангу пойдут действительно крупные частицы, но с обратной стороны предусмотрена резиновая заглушка, которую можно выкрутить и продуть трубку, если вдруг она забилась:

За поворот трубки-разбрызгивателя в вертикальной плоскости, отвечает вот такой агрегат:

Насколько я понял, это кривошипный механизм, примерно такой же, как привод колес у паровоза:

В данном случае, под давлением воды, происходит передача движения на редуктор, который вращает трубку.

Установка сектора полива, то есть поворот трубки-разбрызгивателя в нужном диапазоне в вертикальной плоскости, обеспечивается переключателем связанным с ограничителем:

Вращая его можно установить режим полива от полного сектора в пределах 180 градусов, до фиксирования трубки в узком секторе.

Немного забегая вперед скажу, что вес и хрупкость конструкции дождевателя, по первому впечатлению, вызвали сомнения в надежности, однако, нагрузка на устройство небольшая, поэтому оно отлично выполняет свои задачи.
Подключаем шланг:

Устанавливаем сектор полива.

Значками выделены 4 положения: 180 (китайских) градусов, два сектора по 90 градусов, полив в секторе «10-14» часов (то есть практически над поливайкой):

Однако, между ними можно задать практически любой диапазон полива — ручка также фиксируется в промежуточных положениях. Если задать полный сектор полива — то диаметр поливаемой площади составляет примерно 6 метров.

Преимуществом данного типа поливалок является то, что т.к. трубка поворачивается в вертикальной плоскости — равномерно «проливается» вся площадь полива…

… тогда как многие дождеватели, поворачивающиеся в горизонтальной плоскости, страдают тем, что поливают хорошо дальние части окружности, а около них самих — сухо.
Видео работы дождевателя:

Несмотря на внешнюю хлипкость и простоту конструкции, устройство отлично выполняет свои задачи, а большего от него и не требуется


Магазин предоставил скидку по купону 20DS2017 снижающий цену $12.99 на 20% до $10.39

На этом все.

Всем Добра!
