Всем привет, проблема в том, что долгое время не мог найти максимальную удобную посадку в автомобиле, по итогу всё-таки уселся и руль перекрыл спидометр, что крайне неудобно теперь…
Пришёл к выводу, что это надо как-то исправлять и наткнулся на Car HUD (Дисплей на лобовое стекло OBDHUD M6S)
Так же, решил проверить у своих знакомых его работу. В Марче (2013 г.) и Везеле гиб. (2014 г.) работал исправно…
Помогите пожалуйста разобраться в данной проблеме, буду очень благодарен!
Цена вопроса: 1 230 ₽
Устройства OBD2 не совместимы с:
1. Европейские/американские автомобили, произведенные до 2004 года, и азиатские автомобили, произведенные до 2007 года.
2. Американские автомобили производят Dodge, jeep, Sail, Chrysler и все автомобили до 2004 года;
3. Французские автомобили производства: Fiat, Maserati, Lamborghini, DS, logo, Citroen, Renault, Simka, Amerika и т. Д.
4. Японское производство автомобилей Suzuki, Mazda 6, Infiniti (QX50 q50 q501), Toyota Avanza 2013, Lexus (is250, ex250, ES300H) Honda (jazz, CRV) и автомобилей, произведенных до 2008 года.
5. Корейское производство автомобилей KIA, Hyundai некоторые модели.
Hyundai Sonata 2011 2013 2015 / Hyundai i20 2013 / Hyundai Elantra 2011 2013 2014 2016 2017 / Hyundai IX3 2013 / Hyundai Tucson 2010 2017 / Hyundai MISTRA 2016 2017 / Hyundai VERNA/Accent 2013 2014,
Kia Soul PS 2017 / KIA Sportage, Sportage R, Sportage R GLS 2011 2015 / KIA K4 2014 / KIA RIO 2009 2010 / KIA Cerato 2009 2010 / KIA K3X 2012 / KIA K5 2014 2017
6. Все автомобили от итальянского производства.
7. Смешивание масла и электричества, дизельный автомобиль, пикап, SUV, ORV.
8. Ниже специальные автомобили:
|
Nissan Rogue 2014 |
Nissan Frontier 2012 |
Nissan sunny n17 модель 2012 |
Nissan note 2006 |
Nissan Livina 2008 |
|
Nissan Murano 2007 |
Nissan G11 2009 |
Nissan Altima 2005 |
Honda вариабельности сердечного ритма 2016 |
Хонда сrv 2016 |
|
Honda jazz 2010 |
Honda jazz 2014 |
Honda CR-V 2008 |
Honda V6 2010 |
Honda Element 2010 |
|
Toyota Altis 2016 |
Тойота Королла 2014 |
Toyota Hilux Vigo 2015 |
Toyota Porte 2009 |
Toyota Camry XLE Hybrid 2016 |
|
Mitsubishi Outlander 2016 |
Ford Galaxy 2005 |
Ford Телец 2003 |
BMW X5 дизель 2013 |
Крайслер город и страна 2007 |
|
Lincoln Towncar 2003 |
Renault Clio 2 фаза |
Volvo XC60 2005 |
Pontiac Grand Prix 2006 |
Pontiac Bonneville 2005 |
|
Hyundai Sonata 2013 |
Hyundai Sonata 2013 |
Hyundai i20 2012 |
Hyundai Santa Fe 2013 |
Perodua Alza |
|
Perodua Viva |
Perodua Myvi Lagi best 2012 |
Chevrolet Silverado 2004 |
Chevrolet Vivant МОДЕЛЬ 2007 |
Kia утро 2008 |
|
SRT-4 Dodge Neon 2004 |
Dodge Durango 2004 |
Grand Marquis 2004 |
Chevy Trailblazer 2006 |
Chevy Silverado 2005 |
|
Mustang 2004 |
Рейнир 2005 |
Jaguar XF 2011 |
1. OBD2 / OBDII интерфейс HUD:
А. Подходит для автомобилей северной америки, он может быть применен только к транспортным средствам с интерфейсом OBD2, изготовленным после 2004 года. Для азии его можно использовать для автомобилей с интерфейсом OBD2, изготовленным после 2008 года
B. Не поддерживает автомобили с OBD I и JOBD интерфейсом (японский OBD)
2. GPS HUD:
GPS автомобильный HUD поддерживает все автомобили (когда вы не имеете представления о интерфейсе даты Вашего автомобиля, вы можете выбрать GPS HUD
Используя этот сайт, вы соглашаетесь на использование файлов cookie. Больше информации — в нашей Политике конфиденциальности.
Выберите язык
Домашняя страница Joom
Войти
Мои заказы
Корзина
ГлавнаяКаталогАвтомобили и мотоциклыЗапасные частиСпидометры и тахометры
Текущая цена
Цена 4 437 ₽ руб.
Исходная цена
Цена 7 300 ₽ руб.
Бесплатная доставка,
21 – 45 дней
Цвет и размер
Best quality – чёрный
Best quality – чёрный
Магазин
O
ostrich
300
+
товаров
Новый
Характеристики
Диагональ экрана
3,5″
Описание
Нашли неточность?
©
2023
ООО “Интернет Проекты”
Этот сайт защищен reCAPTCHA и GoogleПолитика конфиденциальностиУсловия использования
Привет друзья! В связи с тем, что моя ласточка (Chevrolet Aveo) не оборудована полноценным бортовым компьютером, а поменять автомобиль на более дорогой нет ни желания, ни возможности, я решил купить HUD, он же проектор бортового компьютера на лобовое стекло.
HUD-проектор или Head-up Display – это проектор, который проецирует показания приборов прямо на стекло чуть ниже уровня глаз водителя.
Наигравшись блютуз адаптером (
ELM327 Bluetooth OBD-II
, который передает данные бортового компьютера на телефон посредством блютуз), я понял что это не совсем удобно.
Поэтому решил приобрести устройство, которое лишено всех этих недостатков.
ВЫБОР И ЗАКАЗ
HUD проектор продается в двух вариантах, в одноцветном исполнении, и многоцветном. Я заказал многоцветную. Вариант в одноцветном исполнении стоит дешевле, около 36$.
Посылка шла около 20 дней. Пришел в обычном пупырчатом пакете.
Скриншот оплаты
СПЕЦИФИКАЦИЯ НА АНГЛИЙСКОМ ЯЗЫКЕ
СПЕЦИФИКАЦИЯ НА РУССКОМ ЯЗЫКЕ (Перевод мой)
Модель: A8
Язык: Английский
Цвет: Черный
Материал: Пластик
Дисплей: 5.5 дюйма.
Элементы на диплее: скорость, мгновенный расход топлива (на сто километров листр в час), напряжение бортовой сети. Сигнал тревоги при превышении скорости, температуры охлаждающей жидкости, напряжения аккумулятора, оборотов двигателя, ошибок в ЭБУ.
Выводимые данные: время, скорость автомобиля, обороты двигателя, расход топлива, положение дроссельной заслонки, температура охлаждающей жидкости двигателя, считывает и сбрасывает ошибки ЭБУ двигателя.
КОМПЛЕКТАЦИЯ
— Проекционный дисплей;
— Отражающая пленка (Специальная полу-прозрачная пленка для улучшения читаемости проектора);
— OBDII кабель;
— Противоскользящий коврик;
— Руководство пользователя на английском языке.
Размеры и вес проектора соответствуют указанным на сайте. Сделан из матового пластика черного цвета, с закругленными краями. Люфт и скрипы, при небольшой деформации руками, отсутствуют.
ПРИНЦИП РАБОТЫ, УСТАНОВКА
На торпеду автомобиля ставим проектор (используя противоскользящий коврик).
Проектор при работе излучает свет, который зеркально переворачивается лобовым стеклом, на котором собственно мы видим информацию в привычном для нас виде.
Подключаем кабель к диагностическому разъему OBDII (Вам необходимо порыться в подрулевом пространстве, иногда под пепельницей или в подлокотнике). Кабель, при желании, можно засунуть под обшивку или уплотнитель салона.
Другой конец кабеля подключаем к HUD проектору (MiniUsb).
В месте проекции показателей на стекло необходимо наклеить зеркальную пленку идущую в комплекте (предварительно очистив стекло с внутренней стороны).
Все элементы (обозначения, показания), отображены зеркально. Создано это для того чтобы при отражении на лобовом стекле, информация проецировалась обратно в читаемый вид.
ПИТАНИЕ УСТРОЙСТВА
Устройство не требует дополнительного питания, работает от одного кабеля идущего в комплекте.
Проектор может работать только при наличии диагностического разъема (на многих современных автомобилях этот разъем имеется), включение и отключение устройства происходит автоматически, но при желании проектор можно включить или отключить в ручную.
С одной стороны кабель имеет разъем OBDII (16 контактов), с другой Mini Usb.
Кабель имеет длину в 115 см.
ОРГАНЫ УПРАВЛЕНИЯ
Проекционный дисплей имеет диагональ 5.5 дюйма.
С левого бока, рядом с разъемом питания, имеется кнопка включения, а так же 3х позиционный джостик для навигации по меню, настройки и калибровки устройства.
На задней стороне имеется небольшое отверстие для зумера (пищалки).
При установке не забудьте удалить защитную пленку, она может частично отражать свет, что плохо скажется на общем восприятии.
Сам экран имеет матовое покрытие.
HUD ПРОЕКТОР В АВТОМОБИЛЕ.
После запуска двигателя, устройство несколько секунд отображает напряжение аккумулятора, после чего запускается полностью.
P.S. Сразу хочу заметить, что на самом деле изображение на лобовом стекле видно лучше, четче, техника не может передать все особенности человеческого глаза.
Первое что бросается в глаза, это то что изображение на лобовом стекле двоится. Дело в том, что на большинстве авто стоит триплекс стекло — многослойное стекло (два или более органических или силикатных стекла склеены между собой).
Для таких случаев в комплекте предусмотрена специальная прозрачная пленка, которая приклеивается на стекло, над самим проектером.
После приклеивания пленки, изображение на лобовом стекле становится ярче, насыщеннее, а эффект «сдвоенного стекла» пропадает.
Клеить эту пленку не стал, так как наклон стекла слишком большой и отражение не помещается в отведенную пленкой зону.
На самом деле, сдвоенное отражение практически не мешает, и через небольшое время позволяет вполне комфортно пользоваться устройством.
После того как мы определились с местом, можно приклеить антискользящий коврик, и уже на него положить сам проектор. После данных манипуляций наш проектор уже больше не будет скользить по торпеде.
ФОТО И ВИДЕО
Фото днем без светоотражающей пленки
Фото днем с светоотражающей пленкой
Видео с видеорегистратора вечером
Видео с телефона вечером
ОТОБРАЖАЕМАЯ ИНФОРМАЦИЯ И ДРУГИЕ ЭЛЕМЕНТЫ
Рисунок 1.
Устройство умеет автоматически регулировать яркость подсветки, достигается это благодаря датчику света, который находится в правом верхнем углу (Рис. 1, Сноска 1).
В ночное время яркость будет минимальна, в дневное максимальна.
Большая часть показаний с приборной панели авто, дублируются на лобовом стекле. Тут мы можем увидеть:
Тахометр — показывает количество оборотов в единицу времени (Рис. 1, Сноска 2).
Индикатор — (Рис. 1, Сноска 5) говорит нам о том, что все значения тахометра необходимо умножать на 1000. Таким образом, мы получим реальные значения тахометра.
Панель с сигналами тревоги (Рис. 1, Сноска 3).
Текущая скорость автомобиля (Рис. 1, Сноска 4), которая по умолчанию измеряется в кмч (Рис. 1, Сноска 6)
Правее находится индикация температуры охлаждающей жидкости (Рис. 1, Сноска 7), (Синяя полоса от 40-80С, красная 100-120 С.)
Нажатием на середину рычажка проектора (колесико сбоку), меняются показания зеленой зоны индикации (Рис. 1, Сноска 10). По умолчанию устройство нам показывает пройденное автомобилем расстояние, которое можно сменить на бортовое напряжение сети и температуру охлаждающей жидкости. При смене режима отображения информации, так же меняются и иконки (Рис 1. Зона 8.).
Чуть выше этой зоны находится зона расхода топлива (Рис. 1, Сноска 12). По умолчанию расход топлива указывается в литр час, но как только автомобиль начинает свое движение, показатель переключает отображение расхода литров на 100 км (мгновенный расход топлива).
ДРУГИЕ ИНТЕРЕСНЫЕ ФУНКЦИИ
Проекционный дисплей умеет информировать (звуковыми сигналами, горящей иконкой) водителя о превышении скорости, превышения оборотов, а так же о превышении температуры охлаждающей жидкости. Рычажком колесика вверх (удерживание около 3х секунд), звуковое информирование можно отключить.
При возникновении ошибки в работе двигателя и не только, появляется индикатор (Рис. 1, сноска 3). Устройство умеет сбрасывать ошибки двигателя, делается это следующим образом: выключаем устройство с помощью боковой кнопки, включаем зажигание, но не заводим авто.
После того, как экран устройства погаснет, необходимо нажать и удерживать (около 3х секунд до звукового сигнала) колесико вниз.
После чего вы услышите как некоторые реле вашего авто пару раз щелкнут.
Всё, ошибки сброшены.
МЕНЮ ПРОЕКТОРА И ЕГО КАЛИБРОВКА
Что бы зайти в меню устройства, необходимо нажать (вдавить) и удерживать (около 3 секунд) колесико.
После чего у нас появится нулевой пункт меню. Меню переключаются коротким нажатием на серединку колесика, всего в меню 16 пунктов.
Меню тонкой настройки позволяет нам настроить параметры уведомлений, а так же откалибровать те или иные значения под Ваш автомобиль.
0. (нулевой) пункт меню позволяет нам откалибровать значение скорости автомобиля.
По умолчанию данный показатель стоит на уровне 107%. Колесиком вниз или вверх, данные значения могут быть изменены. По моему наблюдению данный параметр был завышен и я его установил на значение 100.
1. пункт меню калибрует показания тахометра, по умолчанию значение установлено на 117. Мною был уменьшен до 100%.
2. пункт меню калибрует расход топлива (По умолчанию был 100%).
3. пункт меню позволяет нам установить уровень тахометра (По умолчанию было значение в 25, то есть 2.5 тыс.об.), при котором будет срабатывать сигнализация о повышенных оборотах (0-7 тыс. оборотов).
4. пункт меню позволяет нам установить уровень тахометра (По умолчанию было значение в 25, то есть 2.5 тыс.об.), при котором будет срабатывать предупреждение о повышенных оборотах (0-7 тыс. оборотов).
5. пункт меню позволяет настроить предупреждение о превышение скорости.
По умолчанию сигнализация стоит на 0, это указывает на то что предупреждение о превышении скорости работает по 6ому пункту меню.
Если мы выставляем значение 1, то при достижении 60,80, 100 и 120 кмч последуют звуковые сигналы.
6. пункт меню позволяет нам выставить единичный показатель скорости, по достижению которого последует предупреждающий звуковой сигнал.
7. пункт меню, настраивает дисплей. Имеются 3 режима (режим 0, 1 и 2):
Режим 0. Показывает всю информацию
Режим 1. Показывает полную информацию только до 80 кмч, при достижении скорости 80 кмч и выше, остается только краткая информация, расход топлива и текущая скорость.
Режим 2. Всегда показывает краткую информацию, расход топлива и текущую скорость.
8. пункт меню, это настройка яркости (0-2). 0 — автоматический режим. Максимальная яркость достигается при значении 2.
9. пункт меню, настройка отображения расхода топлива. 0 — не показывать расход топлива, 1 — показывать расход Литров час, 2 — показывать расход на 100 км
10. пункт меню, позволяет настроить отображение основной зоны проектора (Рис. 1, Сноска 4), и вывести там обороты двигателя (тахометр) — при значении 0.
При значении 1 — будет отображаться скорость в километрах в час.
При значении 2 — будет отображаться скорость в мили в час.
11. пункт меню,температура охлаждающей жидкости:
При значении 1, температура отображается в цельсии.
При значении 2, температура будет отображаться в фарингейте
12. пункт меню позволяет настроить единицы измерения пройденного расстояния. 0 — километры, 1 — мили.
13. пункт меню позволяетоткалибровать расход топлива. По умолчанию 80 (Допустимый диапазон 10-500, скорее всего это объем полного бака)
14. пункт меню посвящен тоже расходу топлива и связан с забором воздуха или выбросом выхлопных газов. По умолчанию 16 (Допустимый диапазон 0-100).
При значении 0, данные берутся с датчика.
Если честно, так и не понял что это такое, но в инструкции по этому поводу сказано:
Air Displacement setting.
0 means the vehicle has the airflow.
1 means the reference fuel consumption.
2 means vehicle emission is 0.2L, 0.3L respectively
Если кто поймет, прошу написать в комментариях.
В 15 пункте меню, указываем значение напряжения при котором прибор понимает, запущен двигатель машины или нет. Принцип работы прост, при заведенном авто начинает работать генератор, который повышает бортовое напряжение обычно до 14.2 и чуть выше вольт.
По умолчанию 132, что соответствует 13.2V (Допустимый диапазон 110-150).
16. пункт меню, при значении 1 происходит сброс настроек устройства.
Вывод сделанный в процессе эксплуатации:
Данный девайс, может показаться бестолковой игрушкой или понт и не более. Но преимуществ в нем много!
Преимущества:
1) При движении не опускаешь глаза на приборную панель, соответственно меньше отвлекаешься (полезно для новичков)!
2) Устройство намного точнее отображает данные чем стрелки, убедился в этом сам.
Стрелки на приборной панели врут, прибор берет данные напрямую с ЭБУ.
3) Качественная сборка.
4) Устройство совместимо с любым автомобилем, поддерживающим стандарт OBDII.
5) Полноценный бортовой компьютер.
А теперь о недостатках:
1) Под прямыми солнечными лучами, разобрать показания крайне сложно.
Специально отражающая пленка спасает ситуацию, но не на 100%.
2) Противоскользящий коврик очень липкий, думаю что летом от жары он просто расплавится под прямыми лучами солнца.
На этом все, всем мир! =)
HUD короткий для дисплея головы вверх. Он отображает данные вождения на лобовом стекле, такие как sPeed, RPM, расход топлива, температура воды, напряжение на переднем стекле автомобиля; Избегайте небезопасности водителей из-за наблюдения за инструментом во время вождения. Водители могут считывать информацию о вождении мгновенно и всегда могут поддерживать Наилучшее Состояние на пути с HUD.
Различные режимы работы интерфейса и цвета можно переключать свободно, это принесет вам больше удовольствия и технологический смысл.
Безопасное вождение
80% несчастных случаев вызваны отвлечением головы 3 секунды = слепо Управляйте автомобилем на 50 метров.
Вид спереди HUD вы можете просмотреть
Навигация и информация на уровне глаз вместо того, чтобы смотреть вниз repeatediy, чтобы обеспечить более безопасное вождение.
Значок будильника
Высокая температура воды/Сигнализация низкого напряжения/напоминание о смене/сигнал о превышении скорости/Усталость вождения/ошибка двигателя
Мульти-функции
Об/мин/напряжение/Расстояние вождения/часы/Температура воды/расход топлива
Описание
Расстояние от исходной точки до конечной точки, начинающее мигать-это режим.
OBD2 EOBD HUD Head-up
Дисплей лобового стекла цифровой автомобильный скоростной проектор на широком компьютерном топливе пробег сигнализация.
Информация о дисплее:Скорость (км/ч или миль/ч), об/мин, температура воды (°C или °F), отображение напряжения, сигнализация с кодом неисправности, напоминание об усталости вождения, пробег (дисплей ed после 10s отключения питания автомобиля) ….
Сигнализация:Сверхскоростная сигнализация, Оповещение об/мин, высокая температура воды, Сигнализация низкого напряжения…
Основные характеристики продукта:
1: автоматические адаптационные модели, в соответствии с OBDII или EUOBD моделями, готовыми к использованию (Автомобильная диагностическая система)
2: 3,5 ‘L экран, лобовое стекло проектора, маленький, но хороший
3: блок скорости км/ч и MPH переключатель свободно
4: Гибкая регулировка яркости. Автоматический и ручной режим регулировки яркости, не ослепляющий
5: дизайн модели:Новый дизайн инструментов с солнцезащитным капюшоном
6: 7 различных функций, чтобы соответствовать свободно, выберите любимую комбинацию

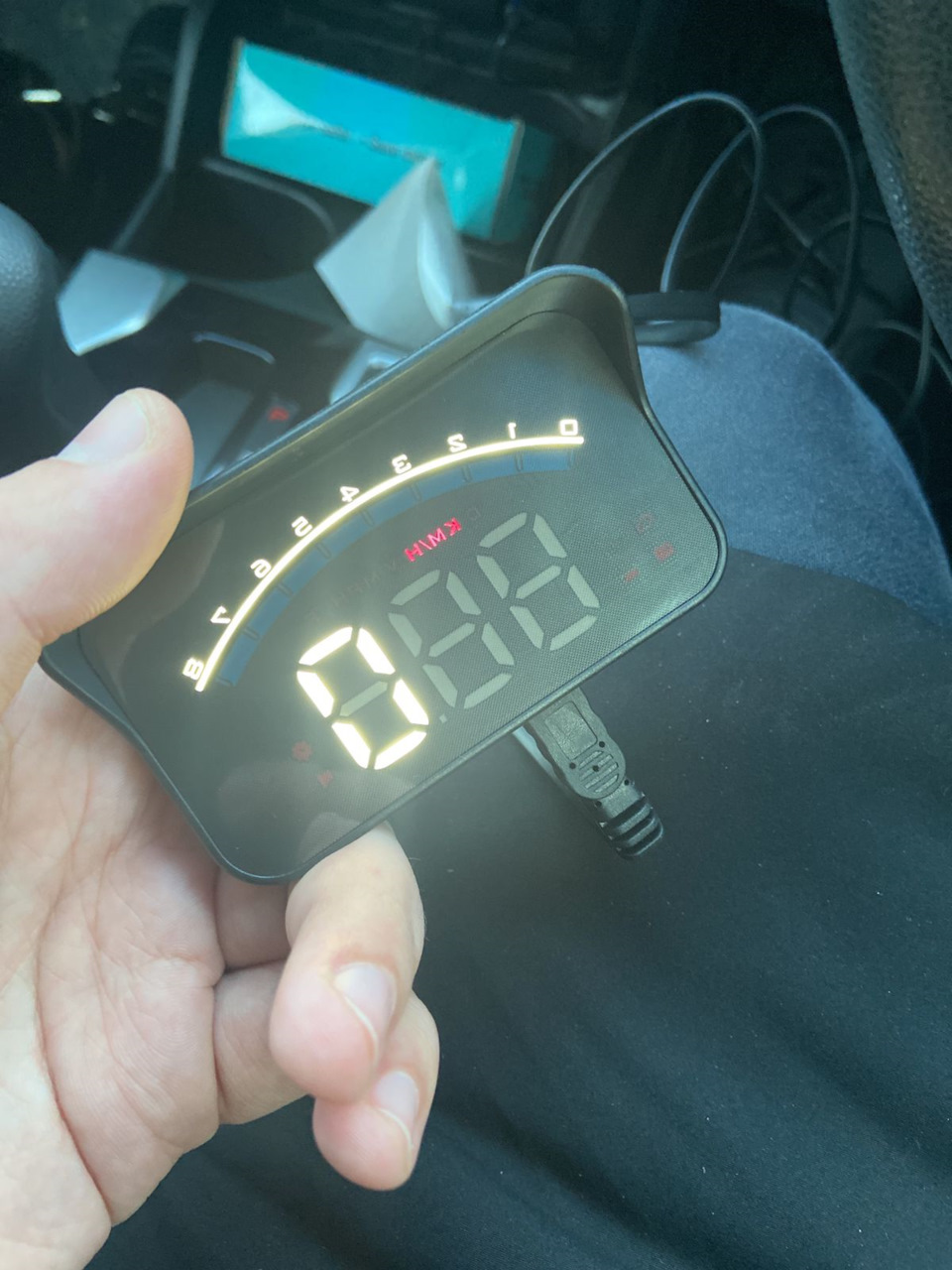

7: Кроме того, устройство может хорошо работать на стандартных автомобилях OBDII EUOBD, оно также может поддерживать некоторые новые гибридные и автоматические стартовые/стоп-автомобили
8: принимаем изготовление на заказ с различными ограничениями MOW: Добавьте экран запуска с вашим логотипом; Настройте посылка; Добавьте новые функции и интерфейсы дисплея…
