БК Мультитроникс х150

Наконец поборол лень и решил сделать запись об этом полезном девайсе )

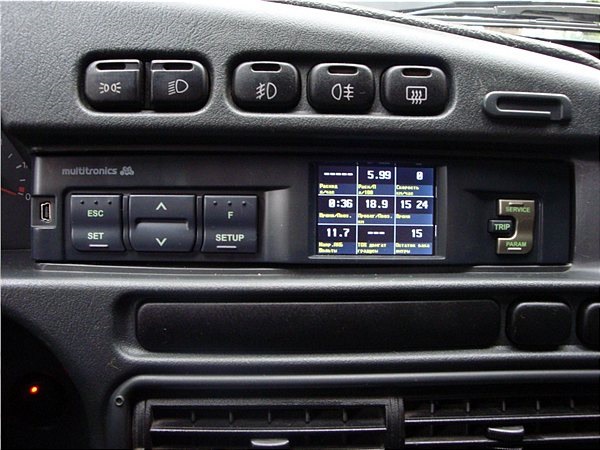

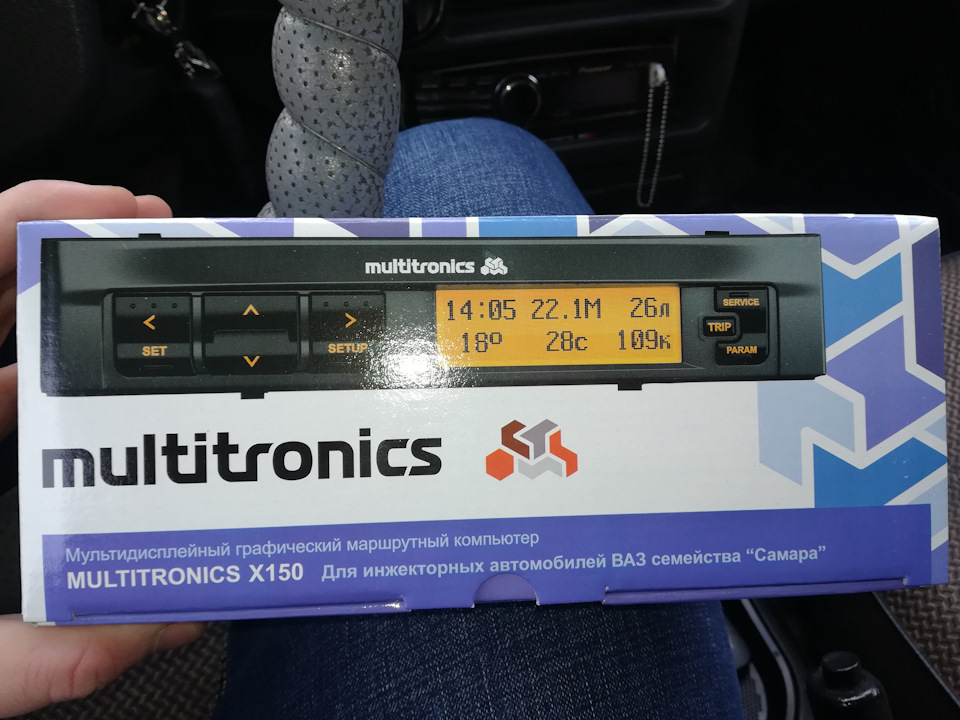

Перед новым годом решил сделать подарок себе и машинке — купил бортовой компьютер Мультитроникс х150. Есть еще и Х140, отличается тем что может проговаривать значения параметров. Но он дороже и лично мне говорящий комп ни к чему, и так все прекрасно видно на экране.

Кстати вот такой вот ораньжевой подсветки экрана, как нарисовано на коробке, — к сожалению нет 🙁 Хотел такую.

Сначала внимательно изучил инструкцию. Потом только полез подключать аппарат. Ничего сложного в установке нет. В инструкции все подробно написано. На первый взгляд она покажется мудреной, но внимательно все прочитав, все стает на свои места. Подключение заняло минут 15. Все необходимые провода в машине уже есть. Нужно только протянуть провод К-линии от колодки БК к диагностической колодке. Диагностическая колодка у меня оказалась перевернутой. В инструкции об этом тоже сказано =) Датчик температуры оставил весеть в панели за магнитоллой, пусть показывает температуру в салоне. Датчик внешней температуры на наших машинах и так уже есть.

У БК очень много полезных функций. Кроме всех параметров, которые может мерить и штатный БК в люксовых четырках, у этого компа есть очень полезная функция считывания и расшифровки кодов ошибок и их сброс. Крроме того можно в режиме реального времени наблюдать за значениями таких параметров как:
— положение дроссельной заслонки
— угол опережения зажигания
— массовый расход воздуха
— положение РХХ
— напржение датчика кислорода
— длительность впрыска
— обороты двигателя
— температура охлаждающей жидкости
По значениям параметров от датчиков можно судить об их работоспособности и в целом о состоянии движка.

Кстати заметил, что при нажатии педали газа «в пол» ДЗ открывается только на 82% Немного подергал педель газа на себя, чтобы выгнулась, теперь показывает максимальные 96% Не знаю почему максимум у меня не 100 =)

Еще можно задать более низкую температуру включения вентилятора охлаждения радиатора. И есть еще принудительное его включение.

Еще одна интересная функция — замер разгона до 100 км/ч Она производится автоматически если разогнаться с места до 100 за время менее 20 секунд. Побаловался =) Получилось 11,5 секунд. Учитывая зимнюю резину (в пол на 1-й и 2-й не топил колеса шлифуют только а машина не едет) думаю неплохо. Летом думаю из 11 секунд выйти легко. Бортовик кстати скорость более реальную показывает чем спидометр. Когда стрелка на 100 — по бк 95-96. Надо еще корректировку по ГПС сделать тогда вообще все точно будет.

Источник

Приобретение и установка БК Multitronics X-150.

ВСЕМ ПРИВЕТ!
Наконец то решился я на покупку хорошего бортового компьютера в свою ласточку, вместо штатного КАЛЬКУЛЯТОРА маршрутного компьютера!

В субботу, встав пораньше я поехал в центр города, в магазин POINT, где был огромный выбор БК.Стоимость начиналась от 2.500руб.(в эту стоимость можно было купить Multitronics X-14/X-15. По функционалу они примерно все одинаковые, разница была во внешнем виде. В итоге мною был выбран Multitronics X-150:

Сей девайс был добротно упакован, в комплекте с инструкцией, гарантийным талоном и полным комплектом проводов для подключения(комплект рассчитан на то, что БК в автомобиле никогда не было)

Основные параметры для меня были: чтение/сброс ошибок, полноценная диагностика всех датчиков(что бы не платить за полную диагностику по 900руб., как ЭТО БЫЛО В ПРОШЛЫЙ РАЗ). Здесь ещё огромное количество разных функций, с которыми мне ещё предстоит разобраться. Плюс меняются режимы и цвета подсветки, а это значит я могу подобрать под цвет салона!)

Подключения у меня не заняло много сил и времени, потому что маршрутный компютер был уже установлен с завода, но все знают, что заводской компьютер ничего толком не показывает, кроме времени=))

В общем для подключения мне потребовалось взять из коробки сам БК и отдельный провод для К-Линии(без неё компьютер не будет толком функционировать). В авто снял только боковушку со стороны водителя-там и протянул К-Линию.

Источник

Бортовой компьютер Multitronics X150

Давно присматривал себе бортовик, искал модель, в которой будет куча функций, хороший дизайн и небольшая цена. Выбор пал на Multitronics X150 (взял 150й, а не 140й потому, что голосовое оповещение мне не к чему — уже есть радар-детектор со звуковой градацией, не за горами установка аудиосистемы, да и переплачивать свыше 500 рублей за голос нет смысла).
Сегодня приобрел данный девайс и решил вечером установить его, т.к., судя по инструкции, весь процесс должен был занять от силы минут 5-10.

Установка проста до безобразия:
— снимаем заглушку БК, в левое верхнее свободное гнездо разъема вставляем белый провод «к-линии», который идет в комплекте с БК;
— снимаем заглушку перед диагностическим разъемом и ищем 2е справа в верхнем ряду колодки гнездо (колодка может быть перевернута, как в моем случае);

— вставляем ответную часть белого провода «к-линии» в это гнездо диагностического разъема;

— подсоединяем «папу-маму» самого БК, а также датчик температуры, который я лично оставил под бородой, т.к. внешний датчик температуры у самар2 есть, то решил сделать из этого датчика внутренний — пусть показывает температуру в салоне);

Осталось разобраться со стеной текста в инструкции…

Лада 2113 2011, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — аксессуары

Машины в продаже

Лада 2113 Самара, 2008

Лада 2113 Самара, 2004

Лада 2113 Самара, 2007

Лада 2113 Самара, 2010

Комментарии 37

Парни, может кто поможет!
Как сделать общий сброс, partronicx x150?
перерыл весь инет, не чего не нашел!

При отключении массы у него настройки не слетают?

Привет. У тебя после выключения зажигания БК выключается или только отключается подсветка дисплея, а значения все равно показываются?

Каким образом белый провод под панель убрал?

Ребята подскажите, тоже приобрел такой БК. У меня задержка отображения инф примерно 1-2 сек. Это я так понимаю от ЭБУ зависит? Почему то напряжение на 0.3 В показывает меньше действительного. И ещё, т. к я покупал БУ, должен ли с ним быть датчик температуры. Можно ли сделать так что бы стандартный датчик наружного вождуха показывал на приборке, а в салон другой поставить и подключить его к БК?

белый провод вставляется только в диагностическую колодку а другая сторона просто в колодку?

я имею ввиду в бортовик не подключается…на самом бортовике нет под неё папы?

объясни плиз не могу понять как на нём настроить чтоб расход правильно показывал?у меня в баке литров 7 а на бортовике 43…

Почитай про тарировку бака в инструкции.
Что-то вроде этого (честно спер откуда-то):

1.1. Залить полный бак. (Заливать самостоятельно, «под завязку»).
1.2. Обнулить средние параметры в TRIP Дисплей2 «Среднее/Сброс»
1.2.1. Для сброса любого из параметров выбрать этот параметр стрелками » » и длительно удерживать»SET».
1.3. Откатать 25 литров(рекомендуется) по показаниям БК и снова на заправку
1.4. На заправке заливаем бак снова «под завязку» внимательно наблюдая за счетчиком литров на колонке. (Если например Вы откатали 25л, а заправили 27, разницу в 2 литра вносим в эталонные значения)
1.5. Изменяем эталонное значение.
1.5.1. Входим в TRIP «Дисплей 2 Среднее/Сброс»
1.5.2. Стрелкой «>» выбираем пункт » Расход топлива»
1.5.3. Нажимаем и длительно удерживаем стрелку «>», попадаем в режим установки эталонных значений.
1.5.4. Устанавливаем эталонное значение стрелками «вверх» «вниз» равное показанию счетчика заправочной колонки (см. п. 1.4.)
1.6. Коррекция проведена.
2. Проводим нелинейную тарировку ДУТ
2.1. Переключаем режим отображения бака в «ДУтр»
2.1.1. Нажимаем «SETUP, БК спросит » Перейти в режим установки?» нажимаем «SET» для перехода.
2.1.2. Стрелками «вверх» «вниз» выбрать «Дисплей Установок 3»
2.1.3. Коротким нажатием на стрелку «>» (3 раза) переходим к пункту » Режим контроля бака»
2.1.4. Нажимаем «SET» для переключения в режим выбора значений.
2.1.5. Коротким нажатием стрелок «вверх» «вниз» выбираем режим «ДУтр»
2.1.6. Нажимаем «SET» для сохранения настройки.
2.2. Заливаем бак «под завязку», ждем 5 минут на заведенном двигле.
2.3. Нажимаем «SETUP» БК спрашивает хотим ли мы перейти в «Режим установки» жмем на «SET» дав БК понять, что хотим.
2.4. Стрелками «вверх» «вниз» выбираем «Дисплей установок 3»
2.5. Выбираем подгруппу «ДУтр» стрелкой «>»
2.6. Нажимаем и держим «SET» до появления надписи » Старт тарировки бака с XXл» (где ХХ — объем вашего бака)
2.7. Стрелками «вверх» «вниз» устанавливаем Ваш объем бака (см. документацию на авто)
2.8. Нажимаем «SET».

Необходимо ездить без дозаправки до появления надписи «Тарировка завершена», либо до остатка в баке 6 литров.

далал тарировку нелинейную дут…все сделал залил до полного…искатал…щас загорелась лампочка, и комп показывает остаток 14 литров с индексом Т(я так понимаю это что типа тарировка идёт) потому что раньше индекс Л был…что мне делать дальше? подскажите

Кстати какие обороты ХХ он у тебя показывает на прогретом движке? У меня 760-800 прыгает. Вот думаю не мало ли?

вот здесь написано что на приоромоторе Минимальная частота вращения коленчатого вала 800-850 www.motors-vaz.ru/vaz21126.html

Кстати какие обороты ХХ он у тебя показывает на прогретом движке? У меня 760-800 прыгает. Вот думаю не мало ли?

У меня на 124 движке тоже 760-800. 🙂

Кстати какие обороты ХХ он у тебя показывает на прогретом движке? У меня 760-800 прыгает. Вот думаю не мало ли?

760-800, аналогично. Это нормальные обороты ХХ.

Тоже себе такой же недавно поставил, все никак тут написать не могу в БЖ ))
Теперь езжу и постоянно в нее тыкаюсь )) от дороги отвлекает ))

Иннтересная функция кстати есть замер разгона до сотни, попробуй )

Тупо останавливаешься, включаешь первую и пошёл ей крутить побольше, и передачи побыстрей ширять. 🙂 Если больше 20 секунд — ничего не покажет, если меньше — запищит и покажет время. 🙂
Я случайно об этом узнал. С места рванул и полетел — слышу говорит что-то, (у меня х140) посмотрел, а это он мне время разгона до 100км говорит. 🙂

Инструкцию надо читать )) Я сначало все прочел внимательно, потом подключил и давай все функции проверять ))

Я инструкцию читал, но не всю. 🙂 Читал только про то, что мне нужно было. 🙂 А на эту фишку случайно напоролся 🙂

ксати сколько показал? ) У меня 11.5 получилось.Но это я специально замерял, зная что на результат еду. Но все равно на 1й и 2-й педаль в пол не топил, шипы по асфальту скользят. На летней Йоке и сликах из 11 думаю легко выйти )) Быстрей бы лето ))

Источник

Б.К. Мультитроникс Х15 + отчёт по установке

Сегодня днём приобрёл ком. Руки чесались целый день и вечером побежал ставить.

Вынув штатный обратил внимание на фишку

И разглядел фишку нового Б.К.

При осмотре был в замешательстве на штатной фишке 8 контактов, а на разъёме нового Б.К. 6

Соединив их так как есть комп показывал только остаток бака и зарядку.
По инструкции Б.К. понял что белый провод должен быть подсоединён к К-линии.

Протянул отдельный проводок.

Один конец воткнул в штатную фишку противоположно белому в разъёме Б.К.

Дурой конец в диагностическую колодку

Датчик температуры мне не нужен, так как на сигналке есть. И закрепил его на задней части.

Что бы комп не брякал в панели наклеил мягкую ленточку.

Спасибо за внимание, надеюсь будут комментарии.

Лада 2114 2012, 81 л. с. — аксессуары

Машины в продаже

Лада 2114 Самара, 2006

Лада 2114 Самара, 2009

Лада 2114 Самара, 2013

Лада 2114 Самара, 2007

Комментарии 12

А как его выключать? или он должен постоянно быть включенным

а про иммобилайзер ниче не слышал.в установке че то там написано замыкать…хз блин

Тоже вчера прикупил! Спасибо за отчет! Поставлю быстрее ))

Хорошее дело! У меня на «Сурфе» стоял мульт. Со стоковым ваще фигня какая-то. Буду ставить или Х15 или Х114

Если мне память не изменяет то там разница только в том что один с голосовым оповещением а другой без, и цена по больше рублей на 500-800

надеюсь мое описание помогло. попроси мужа или парня. или подъезжай помогу.

установил все как ты показал, показывает только вольтаж и кол-во топлива, а все остальное кукиш. К-линию уже в другие гнезда пытался вставлять и все равно без толку, что делать уже не знаю

У меня такой же, только мастер не знал как подключить… Вот и езжу со всеми нулями по датчикам…

у меня штатный сдох, надо менять. Каков функционал у данного?

Функциональные возможности прибора

Источник

Бортовой компьютер Multitronics Х150

Давно размышлял о приобретении БК. Сразу выбор пал на Multitronics. Со всех моделей за реальные деньги наиболее понравился С350. Но в сравнении с Х150 перевлачивать 200грн. только за цветной дисплей( ну может еще пару лишних функций) не хотелось.

По-этому решил купить все таки Multitronics Х150. Заказал конечно же в инете за 632грн.+17 грн. доставки.

Получил, приехал домой, установил, начал разбираться. Подключил к К-линии, посмотрел на иммобилизатор — подключен. Но К-линия не работала. Снял фишку с иммо и увидел, что один провод перерезан ( похоже ктото так отключил его). Вставил перемычку между 9 и 18 контактами. После этого начал считывать.

Определил ЭБУ автоматически BOSCH M797. Начал рабиратся с функциями и возможностями БК. Долго и трудно это мне давалось на морозе в холодном гараже, но я его осилил. Попробовал сделать сушку свечей, прикольная вещь. Настроил по удобству Дисплеи Параметров. Начал разбиратся с расходом и баком. Вариант РХХХ бака отбросил, так как до полного никогда не заправляюсь. Решил пользоватся ДУлн (линейный датчик уровня топлива). Сейчас залил полный бак, вроде все сделал по двум точкам (6л и 42л).

Покупкой очень доволен, так как давно хотел позасекать реальный расход моей машинки. Сейчас средний в смешанном цыкле ( пол пути по городу и пол пути по трассе) — 6,2л. Думаю, что не плохо.
