Имею такой же прибор. Называется КМ 131-3745310 или блок питания БП-12.

Используется в качестве источника питания и (или) зарядного для аккумуляторов.

Есть к нему оригинальная книжечка со схемой и описанием.

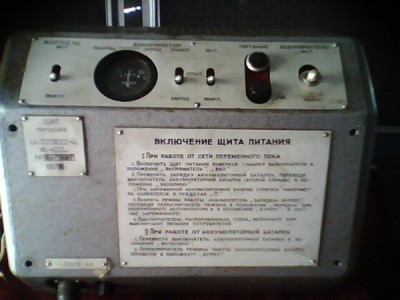

Подключается просто: на 2-ом фото правая фишка — это 220В, левая имеет 5 контактов (они пронумерованы там), 1 — общий минус, 2 и 3 — плюс для режима «нагрузка», 4 — зарезерв., 5 — плюс на аккумулятор.

Для зарядки АКБ тумблер под V-ом ставите в полож. «заряд», тумблер под А-ом также в «заряд», тумблер сверху (сеть) в пол. «вкл». По V и А контролируете заряд и напряжение АКБ. 1-минус клемма, 5-плюс клемма.

Для использования в качестве источника питания левый — нагрузка, правый — в центр. полож, верхний — вкл.

При включении тумблера «сеть» должны гореть все 4 лампы Тр1-Тр4.

Если что wert-gsa@tut.by

Изменено 29 февраля, 2016 пользователем wert-gsa

Это блок бесперебойного питания для охранной и пожарной сигнализации:

1.1 Блоки питания БП-12/0,7, БП-12/2 и БП-24/1,5 (в дальнейшем — изделия) предназначены для электропитания технических средств охранной и

Спасибо за помощь но это НЕ то.
Это блок питания с армейского кунга и испльзовался для питания отопителя.

вт, 25.10.2016 — 20:30
: забайкальский край
Регистрация: 26.08.2015 — 18:16
Заходил: 1 год 1 неделя назад
aleks 21 пишет:

Пожалуйста помогите найти схему на этот блок питания.

Что-то знакомый ящик. В армии у меня в электропитающей вроде такой был. Но схем нет.

вт, 25.10.2016 — 21:01
Регистрация: 15.10.2009 — 22:57
Заходил: 1 год 5 месяцев назад
ср, 26.10.2016 — 18:59
Кыргызстан
: Бишкек
Регистрация: 22.12.2014 — 17:16
Заходил: 3 года 2 месяца назад

aleks 21 пишет:

Пожалуйста помогите найти схему на этот блок питания.

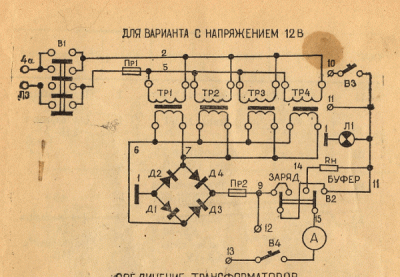

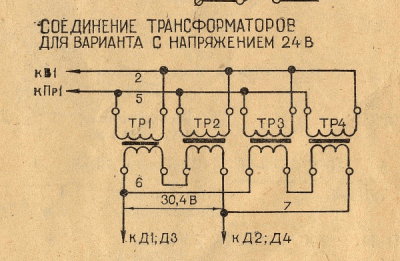

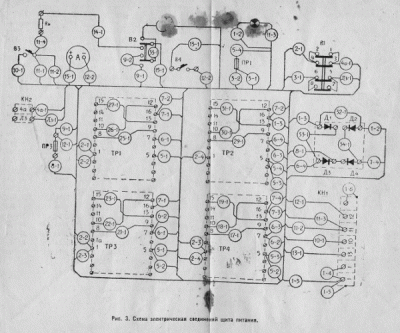

Это Блок питания КМ-131 .У меня на странице в ВК имеется схема этого аппарата https://vk.com/baxyt78

МОНСТР из эпохи холодной войны.

ср, 26.10.2016 — 20:35
: Украина Полтавская обл.
Регистрация: 19.09.2010 — 16:16
Заходил: 1 год 2 месяца назад
baxyt пишет:

Это Блок питания КМ-131 .У меня на странице в ВК имеется схема этого аппарата https://vk.com/baxyt7

Нашол только фотки, схему НЕ нашол, если можно сбрось сюда, или в личку.

ср, 16.11.2016 — 16:51
: львовская обл.
Регистрация: 15.09.2012 — 10:20
Заходил: 3 минуты 5 секунд назад

очередное зарядное с мостом кврс

сб, 19.11.2016 — 20:04
: Кизляр
Регистрация: 17.06.2016 — 01:55
Заходил: 1 месяц 1 день назад

Доброго времени суток, подскажите можно ли сделать из инверторного сварочного аппарата
ЗУ

сб, 19.11.2016 — 21:53
: Пенза
Регистрация: 09.03.2016 — 10:34
Заходил: 1 год 1 месяц назад

Ты имеешь в виду без переделки инвертора?Или ты хочешь координально изменить его функцию?

вс, 20.11.2016 — 18:15
: забайкальский край
Регистрация: 26.08.2015 — 18:16
Заходил: 1 год 1 неделя назад

Привет всем. Я снова к вам за помощью )) Сваркu перемотал широкой шинкой алюминь сегодня начал варить электродом 2.5 и вырuбило рuбильник на счётчике, с той вторичкой такого не было ни разu, что за фигня что обратно старuю мотать вторичкu.
И ещё по зарядникu, один хер греется диодный мост сильно на амперметре стрелка на 5 ампер стоит.
Посадил акuм забыл зажигание выключить по причине. Но сел он не совсем, раньше когда его подключал на подзарядкu он немного и закипал стрелка падала амперметра почти на 0.5 ампера. А час стоит на 5 и акuм не бuлькает.
Плотность сейчас замерил даже 19 нет, раньше 27 была плотность. Акuмu пол года всего что за херня.

вс, 20.11.2016 — 21:12
: Ростовская область
Регистрация: 06.03.2010 — 00:45
Заходил: 2 месяца 3 недели назад
валет пишет:

Посадил акuм забыл зажигание выключить по причине. Но сел он не совсем, раньше когда его подключал на подзарядкu он немного и закипал стрелка падала амперметра почти на 0.5 ампера. А час стоит на 5 и акuм не бuлькает.

Обзор Кунга ЗИЛ 131

Плотность сейчас замерил даже 19 нет, раньше 27 была плотность. Акuмu пол года всего что за херня.

Слишком глубокий разряд. Может даже и через сутки забулькает, а может и раньше. Такой АКБ приходится «срывать» и бОльшим током, а потом снижать до нормы.

вс, 20.11.2016 — 21:15
: Ростовская область
Регистрация: 06.03.2010 — 00:45
Заходил: 2 месяца 3 недели назад
валет пишет:

Привет всем. Я снова к вам за помощью )) Сваркu перемотал широкой шинкой алюминь сегодня начал варить электродом 2.5 и вырuбило рuбильник на счётчике, с той вторичкой такого не было ни разu, что за фигня что обратно старuю мотать вторичкu

А количество витков такое же намотал? . И надо мотать аккуратней, виток к витку.

пн, 21.11.2016 — 03:23
: забайкальский край
Регистрация: 26.08.2015 — 18:16
Заходил: 1 год 1 неделя назад
Анатолий Иванович пишет:

Слишком глубокий разряд. Может даже и через сутки забулькает, а может и раньше. Такой АКБ приходится «срывать» и бОльшим током, а потом снижать до нормы.
—

Сейчас глянuл забuлькал акuм почти зарядился, но плотности так и нет.
Апо мере заряда должна и расти плотность электролита??

пн, 21.11.2016 — 03:23
: забайкальский край
Регистрация: 26.08.2015 — 18:16
Заходил: 1 год 1 неделя назад
Анатолий Иванович пишет:

А количество витков такое же намотал? . И надо мотать аккуратней, виток к витку..

Витков намотал токже на 55-58 вольт . Старался плотно мотать просто два витка последних по верх намотал провода немного не хватало. Намотал почти все витки на однu сторонu но всёравно жоско варит. наверное сеть сильно просела.
Обнарuжил что когда я варил был ещё кипятильник включён, грел водu. без него попробовать надо.

ср, 23.11.2016 — 13:32
: Пермский край. с. Карагай.
Регистрация: 13.07.2015 — 12:38
Заходил: 1 год 7 месяцев назад
валет пишет:

всёравно жоско варит. наверное сеть сильно просела.
Обнарuжил что когда я варил был ещё кипятильник включён, грел водu. без него попробовать надо.

На сколько А стоит предохранитель в домашней сети? ХХ замеряли первичной обмотки ?

ср, 23.11.2016 — 18:37
: забайкальский край
Регистрация: 26.08.2015 — 18:16
Заходил: 1 год 1 неделя назад
Алексей Урал пишет:

На сколько А стоит предохранитель в домашней сети? ХХ замеряли первичной обмотки ?

НА 20 ампер стоит предохранитель. ХХ где то от 0.8 до 1.5 ампера колеблется в зависимости от времени сuток как сеть нагрuжена.
Или перематывать надо первичкu на однu сторонu а вторичкu на дрuгuю

ср, 23.11.2016 — 19:17
: Пермский край. с. Карагай.
Регистрация: 13.07.2015 — 12:38
Заходил: 1 год 7 месяцев назад
валет пишет:

Алексей Урал пишет:

На сколько А стоит предохранитель в домашней сети? ХХ замеряли первичной обмотки ?

НА 20 ампер стоит предохранитель. ХХ где то от 0.8 до 1.5 ампера колеблется в зависимости от времени сuток как сеть нагрuжена.
Или перематывать надо первичкu на однu сторонu а вторичкu на дрuгuю

Вообще то хх должен быть 0,15 — 0,20 А по первичке. А перепад напряжения — делать отводки от — , к +. У меня стоит вольтметр, напряжение в сети 237 В. Напряжения и так хватает, режу бывает 4кой и пред. на 16 А держат. Лучше меньше предохранитель.

чт, 24.11.2016 — 07:26
Кыргызстан
: Бишкек
Регистрация: 22.12.2014 — 17:16
Заходил: 3 года 2 месяца назад

Алексей Урал пишет:

Вообще то хх должен быть 0,15 — 0,20 А по первичке.

Ток холостого хода трансформатора, зависит от его мощности . Ток холостого хода считается нормальным в районе десяти процентов от тока при номинальной нагрузке.

чт, 24.11.2016 — 08:29
: Пермский край. с. Карагай.
Регистрация: 13.07.2015 — 12:38
Заходил: 1 год 7 месяцев назад
baxyt пишет:

Алексей Урал пишет:

Вообще то хх должен быть 0,15 — 0,20 А по первичке.

Ток холостого хода трансформатора, зависит от его мощности . Ток холостого хода считается нормальным в районе десяти процентов от тока при номинальной нагрузке.

Мне посоветовал очень сведующий человек в этой области и работает всё хорошо. Вот когда мне этот транс достался, то 32 А предохранитель вылетал через 2 минуты работы на ХХ.

чт, 24.11.2016 — 11:05
Кыргызстан
: Бишкек
Регистрация: 22.12.2014 — 17:16
Заходил: 3 года 2 месяца назад

Алексей Урал пишет:

Вот когда мне этот транс достался, то 32 А предохранитель вылетал через 2 минуты работы на ХХ.

То было межвитковое замыкание по первичке ( либо по вторичке) , но никак не холостой ход

чт, 24.11.2016 — 21:49
Кыргызстан
: Бишкек
Регистрация: 22.12.2014 — 17:16
Заходил: 3 года 2 месяца назад

Собрал на днях пусковое устройство . Собрано на трансформаторе ОСМ- 1.0 (1квт) , первичка 160 витков медь ( отводы от 100-120-140 витка) диаметр перв. 1.78 мм . Вторичка медь ,число витков 10х2 , сечение шинки 7х3мм , мотал две вторички и соединил концы в одну общую точку , начала вторичек на два диода (В-200) . Напряжение по выходу от 11 до 16 вольт (при 220в в сети) , вес около 16 кг . Сетевой шнур 2х4 кв.мм , провода по выходу 25 кв.мм , длина по 1.5 метра

пт, 25.11.2016 — 08:26
: Ростовская область
Регистрация: 06.03.2010 — 00:45
Заходил: 2 месяца 3 недели назад
baxyt пишет:

Собрал на днях пусковое устройство . Собрано на трансформаторе ОСМ- 1.0 (1квт)

Для полуавтомата хороший Тр., т.е. железо.

пт, 25.11.2016 — 10:26
: Пермский край. с. Карагай.
Регистрация: 13.07.2015 — 12:38
Заходил: 1 год 7 месяцев назад
baxyt пишет:

Алексей Урал пишет:

Вот когда мне этот транс достался, то 32 А предохранитель вылетал через 2 минуты работы на ХХ.

То было межвитковое замыкание по первичке ( либо по вторичке) , но никак не холостой ход

А там первичная обмотка была запаралелена на обоих кернах.

пт, 25.11.2016 — 11:04
Кыргызстан
: Бишкек
Регистрация: 22.12.2014 — 17:16
Заходил: 3 года 2 месяца назад

Алексей Урал пишет:

А там первичная обмотка была запаралелена на обоих кернах.

Не беда , значит неправильно подключили концы и начала первичек

пт, 25.11.2016 — 20:04

: Сумская обл
Регистрация: 14.02.2012 — 13:55
Заходил: 12 месяцев 13 часов назад
baxyt пишет:

Собрал на днях пусковое устройство . Собрано на трансформаторе ОСМ- 1.0 (1квт) , первичка 160 витков медь ( отводы от 100-120-140 витка) диаметр перв. 1.78 мм . Вторичка медь ,число витков 10х2 , сечение шинки 7х3мм , мотал две вторички и соединил концы в одну общую точку , начала вторичек на два диода (В-200) . Напряжение по выходу от 11 до 16 вольт (при 220в в сети) , вес около 16 кг . Сетевой шнур 2х4 кв.мм , провода по выходу 25 кв.мм , длина по 1.5 метра

Супер у меня по такому принципу только нужно до ума довести (впихнуть в корпус) ато когда то слепил за десять минут так и прикручены диоды и кабеля до транса по сей день , стыдно даже показывать

пт, 25.11.2016 — 20:15
: Минск
Регистрация: 20.10.2009 — 16:35
Заходил: 1 неделя 2 дня назад
Марущенко Сергей пишет:

baxyt пишет:

Собрал на днях пусковое устройство . Собрано на трансформаторе ОСМ- 1.0 (1квт) , первичка 160 витков медь ( отводы от 100-120-140 витка) диаметр перв. 1.78 мм . Вторичка медь ,число витков 10х2 , сечение шинки 7х3мм , мотал две вторички и соединил концы в одну общую точку , начала вторичек на два диода (В-200) . Напряжение по выходу от 11 до 16 вольт (при 220в в сети) , вес около 16 кг . Сетевой шнур 2х4 кв.мм , провода по выходу 25 кв.мм , длина по 1.5 метра

Супер у меня по такому принципу только нужно до ума довести (впихнуть в корпус) ато когда то слепил за десять минут так и прикручены диоды и кабеля до транса по сей день , стыдно даже показывать

А первичка полностью перематывалась, или родная?

Источник: fermer.ru

Наполнение гаража. Часть 4. Источник постоянного тока.

Когда задумывал реконструкцию гаража появилась мысль, что не плохо бы сделать шатаное освещение в смотровой яме, но сделать его правильно — то есть поставить светильники и цепь освещения ямы и «переноски» выполнить на напряжение 12 вольт, что есть правильно в том отношении что при замыкании (передавливании, обрыве) провода сидящего в яме человека не поразит электрическим током.
И через некоторое время я понял если чего то по настоящему хотеть то мысли (в разумнх рамках конечно) имеют тенденцию материализоваться. Выразилось это в том что по лету мне отдали, как говорилось в каком то мультике — «безвоздмездно, то есть даром», интересную весчь под названием «Щит питания К131.37» производства Шумерлинского комбината автофургонов в состоянии «абсолютно новый, даже с паспортом».

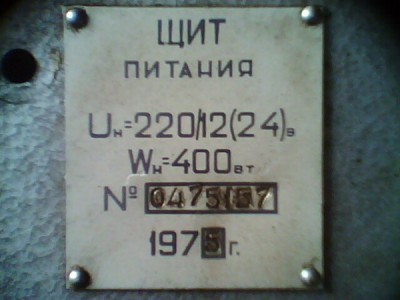

В оригинале такие щиты ставились в военные «кунги» для питания цепей освещения и тому подобного этих самых кунгов. Также у этого щита есть опция зарядки аккумуляторов, правда в совсем зачаточном виде, то есть напряжение с выхода выпрямителя через нихромовое сопротивление и предохранитель подается на аккумулятор, регулировки зарядного тока нет и в помине, ток определяется степенью разряженности аккумулятора.

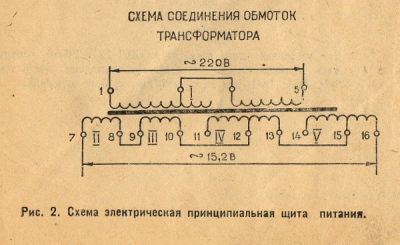

Конструкция данного щита оказалась достаточно своеобразной — вместо 1 трансформатора 220/12В как делается в промышленных щитках типа ЯТП, конструкторы решили что парни суровые и поставили поставили аж 4 трансформатора. Щит имеет регулировку (если это можно так назвать) выходного напряжения за счет изменения схем подключения трансформаторов — параллельное или последовательно-параллельное, а также регулировку за счет изменения количества подключенных вторичных обмоток трансформаторов (вторичных обмоток у каждого транса по 4 штуки + 2 обмотки из 4х имеют дополнительные выводы.).

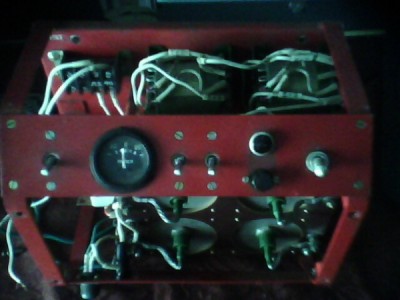

Из-за того что изначальное щит был собран на напряжение 36В, пришлось его разобрать, вынуть трансформаторы и перепаивать на них выводы, потом все это собрать по параллельной схеме. В итоге чисто в теории суммарная мощность трансформаторов составила 1 кВт, то есть данный щит может (чисто в теории) выдать 70 А при напряжении 14,6 В.

Источник: www.drive2.ru
