Долго маялся я со штатным головным устройством LG (оно стояло с завода)

. Рассматривал варианты приобретения в Китае от дяди Али. Но китайцы посмотрели ГУ на фото ее сзади и сказали «давай, до свидания!» Поэтому подумал и решил:
1. Нужна реальная гарантия, а не переписка с китайцами;
2.Тех.поддержка в пространстве России и Беларуси;
3.Доступные обновления ГУ.
4. Нужен Андроид, т.к. необходимы навигаторы с обновлением карт (путешествуем Европа, Украина, Беларусь), люблю Яндекс-навигатор (с обзором пробок) и Алису (прикольная девочка-железяка!), нужно видео и YouTube (периодически стоим на границе или в пробках) и т.д. и т.п.

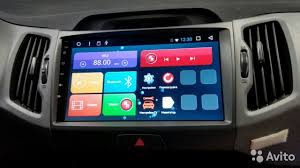

Было куплено ГУ RedPower 31074 R IPS DSP ANDROID 7!

Краткое описание моего ГУ:

Операционная система OS Android 7;
Процессор Allwinner T3 (морозостойкий, малощумящий);
GPS + Глонасс навигационный модуль и антенна;
Оперативная память 2Gb;
Встроенная память 32Gb;
2 USB порта для Flash накопителей. Поддержка HDD до 1 Tb (NTFS формат);
Поддержка iPhone музыки по USB кабелю с подзарядкой;
Поддержка Carplay (Необходимо дополнительно покупать лицензию).
Дисплей:
9 дюймов, разрешение 1280*720 IPS (настоящее!);
Цвета натуральные, без искажений. Вид со всех сторон;
Емкостной мульти тачскрин 2.5D морозостойкий;
Приятный на ощупь, очень красиво выглядит;
HD качество, высокая яркость.
Аудио:
Шина I2S 24bit. Возможность снятия звука в цифровом (оптическая передача цифрового звука);
Тактовая частота 96 kHz;

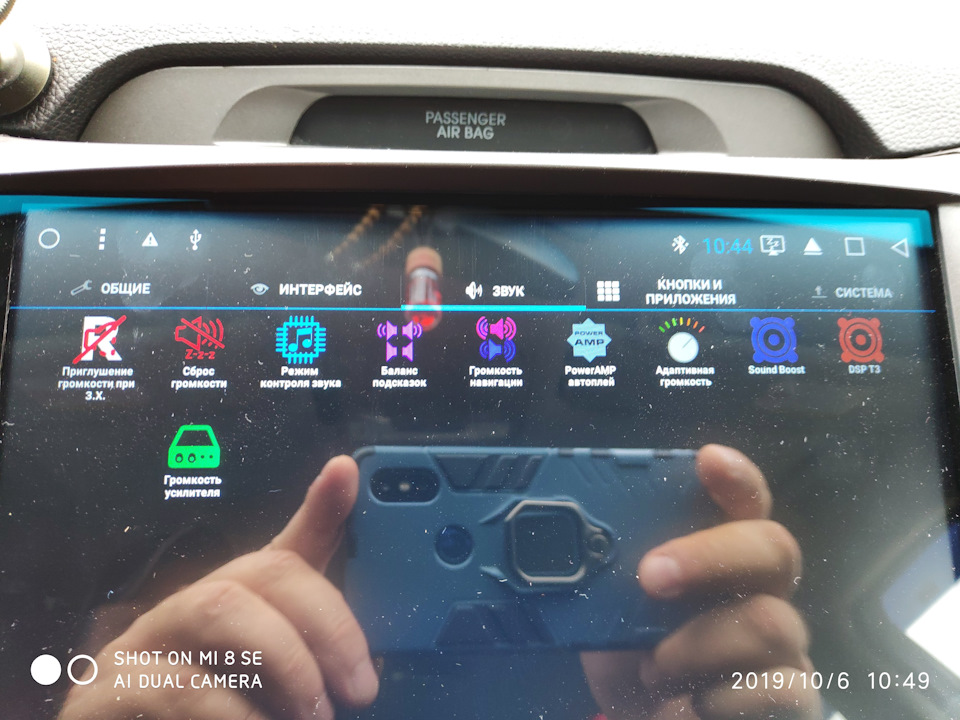

Усилитель с процессором RP DSP 5.1 или усилитель с процесcором RP DSP10 подключаются по оптике и использует шину I2S для снятия аудиосигнала.;
Оптический аудиовыход Toslink (передает сигнал по шине I2S и аналоговый сигнал);
При подключении сторонних процессоров по оптике звук будет регулироваться с кнопок руля авто или автомагнитолы;
Усилитель TDA 7850 (MOSFET, HI-FI) 4*45 Вт — лучший из встроенных усилителей звука. Аналоговое звучание. (Не путать с с бюджетным TDA 7851L);
Поддержка акустики 2 Oм и 4 Ом;
4 линейных аудиовыхода через DSP процессор;
Линейный раздельный регулируемый выход на cабвуфер без DSP процессора;
Временные задержки для выравнивания звуковой картины поканально;
10 полосный эквалайзер поканально;
фильтры среза ВЧ и НЧ поканально;
Раздельная регулировка громкости поканально;
AUX (1 видеовход и 2 линейных аудиовхода);
Поддержка музыки с IPHONE с подзарядкой по USB кабелю.
Радио:

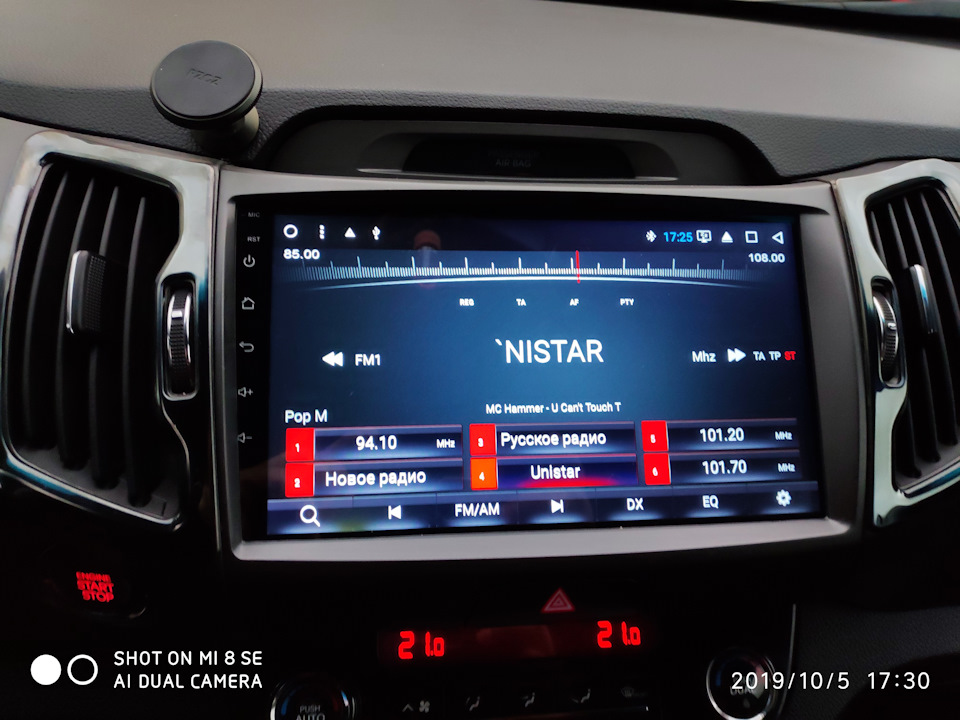

Радио модуль «HD Radio NXP 6686» (уверенный прием даже при слабом сигнале);

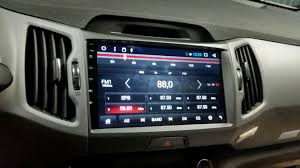

FM 87.5-108Mhz 36 ячеек для записи любимых станций в память;
AM 522-1161Khz 18 ячеек для записи любимых станций в память;
Возможность редактирование названия станций;
RDS​;
Два вида меню в настройке на выбор клиента.
Видео:

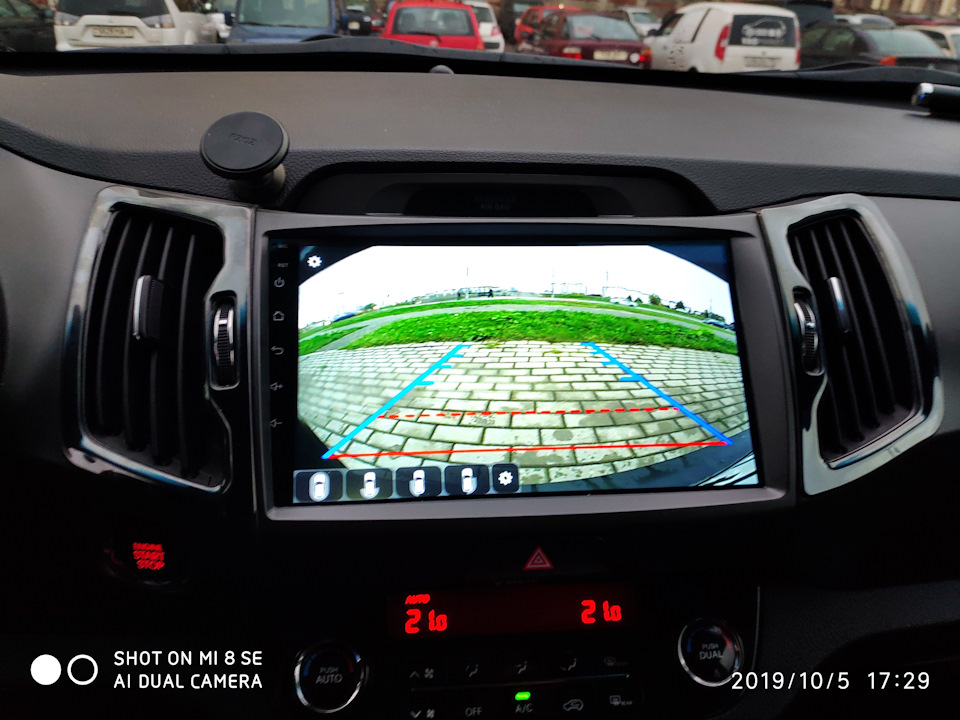

1 видеовход под камеру заднего вида: 720P;
1 видеовход под камеру переднего обзора: 720P. В настройках ГУ можно выставить автоматическое включение камеры переднего вида после выключения задней камеры на 5,10 и 15 секунд;
AUX видеовход для внешнего источника видеосигнала в т.ч. видеорегистратор с AV выходом;
Возможно использование DVD USB привода совместимого с Android;
Возможность подключения цифрового ТВ тюнера Redpower DT9 на 4 ТВ антенны. Формат DVB-T2 с сенсорным управлением.
Интернет:
Встроенный модуль Wi-Fi с выносной антенной (Вы можете использовать ваш смартфон, как точку доступа и не покупать модем с сим картой);
Возможность подключения 3G/4G Wi-Fi модема или 3G/4G Wi-Fi роутера.
Bluetooth: ​
Версия 4.1;
Bluetooth Data для передачи данных. До 8 соединений одновременно. (OBD+TPMS+телефон могут работать одновременно с устройством);
Bluetooth OBD и TPMS. Автомагнитола может работать с двумя и более каналами передачи данных одновременно через Bluetooth. (Необходима покупка соответствующих устройств и ПО для OS Android);
Проигрывание музыки через BT (A2DP);
Отображение mp3 тегов на экране автомагнитолы (A2DP);
Выносная Bluetooth антенна для лучшего приема;
Встроенный микрофон используется для голосового управления в системе Android
Выносной микрофон используется для громкой связи.
Раздельная регулировка усиления микрофона;
Раздельная регулировка громкости в режиме разговора.
Управление:
Управление с сенсорного экрана;

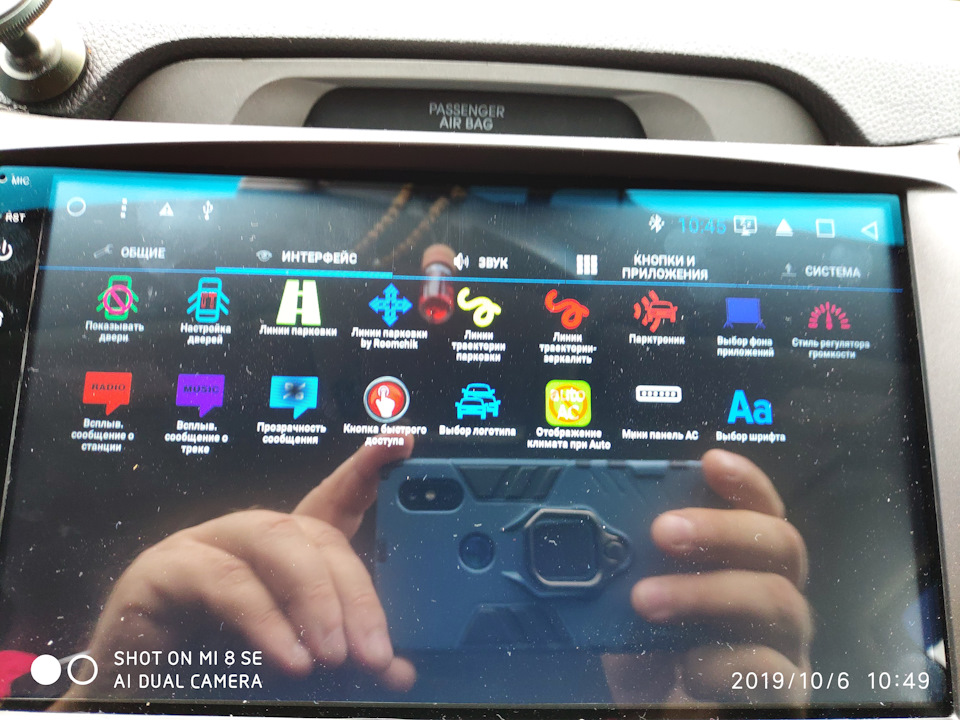

Управление кнопками на руле. На каждую кнопку можно запрограммировать до трех функций (доступно в том случае, если кнопки на руле программируются резистивным способом, т.е. управление не по can шине);
Возможность обучения кнопок управления сенсорной панели (по 1 функции).
Подсветка кнопок:
RGB 256 цветов.
Остальная информация:
Голосовой поиск работает в браузере, а также в других программах, для которых предусмотрена данная функция;
Русская телефонная книга. Корректный поиск номера и отображение. Поддержка сторонних звонилок из Google Play. Синхронизация контактов google;
Поиск контактов быстрый удобный, независимый от регистра набора;
Есть возможность подключения видеорегистратора (Wi-Fi регистратор или видеорегистратор с видеовыходом);

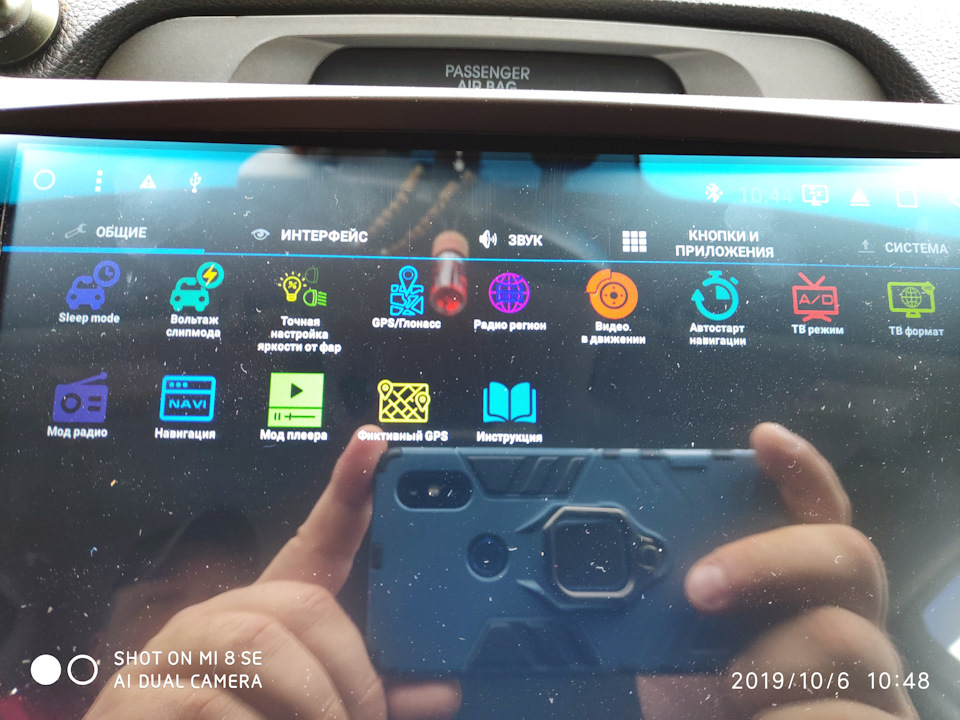

Google Play работает полноценно (Необходима регистрация и в автомагнитоле должно быть выставлено корректная дата и время);
Гарантия:
Гарантия на продукцию 12 месяцев со дня продажи при наличии правильно заполненного гарантийного талона;
Послегарантийное обслуживание.
Комплект поставки:
Головное устройство KIA Sportage;
Колодка проводов для подключения Киа Спортейдж;
GPS антенна;
Инструкция Redpower по использованию с гарантийным талоном на последней странице;
Оригинальная брендовая упаковка;
Внешняя Wi-Fi антенна;
Навигационные программы клиент закачивает с GOOGLE PLAY самостоятельно (Yandex, Ситигид, Навител и т. д.);
Навител / Ситигид при необходимости приобретается отдельно.

Navitel поставил самостоятельно с известного сайта.Через PlayMarket загрузил все что было необходимо. И… Алиса не слышит! Связался по гарантии с представителями в Минске www.redpower.by, забрали ГУ отправили в Питер, там поменяли микрофон на более чувствительный и прошили на супер новую прошиву… Как хорошо что есть представители и технари у тебя в городе! Сборка-разборка за счет фирмы (хотя не без моего участия). «Потанцевали джигу» совместно с российскими технарями, но поставили прошиву ту что нужно и заодно программно вернули на место тач с регулировкой звучания пере-зад и лево-право. Есть конечно кое какие мелкие программные недоработки, которые меня не устраивают, но RedPower работает, допиливает. На вопросы отвечают, если что-то не получается ребята из RedPower.by помогают решить. Так было с проводом, который отдельно питал штатный саб и выряжал мне аккумулятор прислали видео ребята на установке исполнили (соединили два провода). Тех.поддержка работает и через «мыло», и через Viber, и через WhatsApp. Звук мне очень нравиться, штатный саб работает, настроить можно каждый канал в отдельности (но для этого нужен музыкальный слух)))). Наконец то я увидел нормальный обзор через камеру заднего вида!

Навигаторы работают отлично, интернет без проблем — через раздачу телефоном (выход на модем 3G переставили на работу обыкновенного штатного USB). Тач работает отлично (на ШГУ LG это было что-то с чем-то…не хочу вспоминать). Настроек куча, но во все это нужно вникать, буду разбираться.

Обзоров этого ГУ в YouTube хватает.

Штатная штатная магнитола, проще говоря, магнитола, установленная на кроссовер на заводе — ШГУ Kia Sportage 3.

Автомобильную стереосистему можно обменять на другую альтернативу и установить на нее новую прошивку. В материале будут рассмотрены типы штатных магнитол Sportage третьего поколения, альтернативные версии магнитол, а также будет предоставлена ​​подробная инструкция по обновлению прошивки стереосистемы кроссовера.

Виды штатных головных устройств

Оригинальный Shgu Sportage 3

На корейские кроссоверы Kia Sportage 3 устанавливались магнитолы следующих типов:

• с функцией bluetooth (каталожные номера 96150-3U010 и 96160-3U230);
• без функции bluetooth (артикулы 96160-3U220 и 96150-3U000);

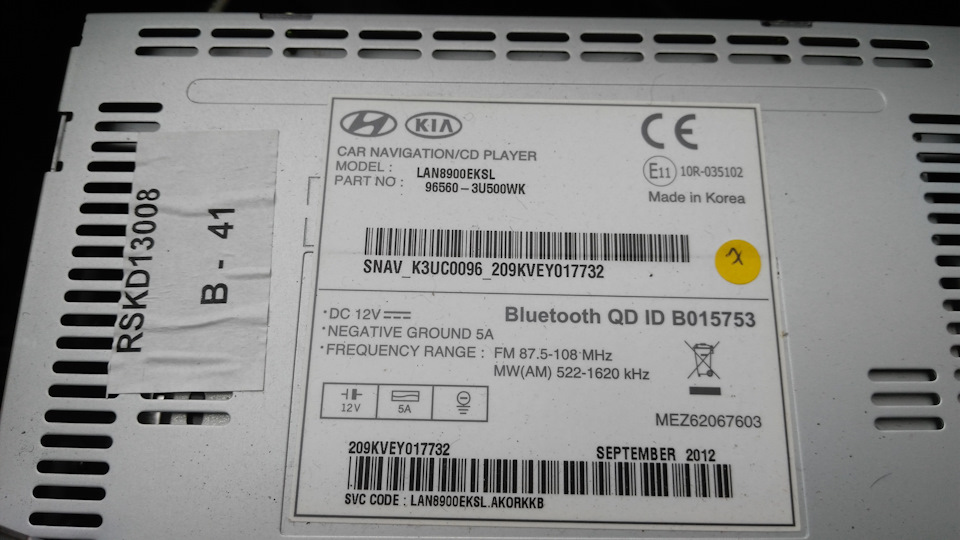

• для авто со штатным усилителем (965603u500wk).

ШГУ для корейских версий Kia

Первые два типа ШГУ идут на автомобили, поставляемые в комплектации Lux, третий вариант — на кроссоверы Sportage 3 в комплектациях Prestige и Premium. Для комплектации Lux последняя в списке магнитола не подойдет, так как производитель не поставляет предусилитель. Машины корейской сборки оснащались ШГУ другого типа, но с тем же набором функций, что и российская версия.

Элитное оборудование

Альтернативные

заменить ШГУ можно на альтернативные магнитолы, а выбор у комплектации Kia Sportage 3. Lux велик.Для установки подойдет китайский 9-дюймовый продукт от Infidini с обилием функций. Альтернативой 9-дюймовому экрану может стать 7-8-дюймовая версия основных устройств на базе операционной системы Android (ТВ-тюнер, GPS и т.д.). Например, вы можете посмотреть автомобильную стереосистему Ksize DVA-KR8038HD (с 8-дюймовым тачскрином).

Альтернатива основному блоку

На кроссоверы Kia Sportage 3 в комплектации Prestige и Premium производитель предусматривает довольно запутанную схему воспроизведения звука, поэтому однозначно ответить на вопрос, какую мультимедийную систему можно вместо штатной, сложно.

Снятие магнитолы Спортейдж 3

При желании поменять или доработать магнитолу на Спортейдж 3 возникает вопрос, как снять ШГУ. Порядок действий будет следующим:

1. Используя отвертку с плоской головкой, подденьте и откройте заглушки с обеих сторон автомобильной стереосистемы (внизу над панелью климат-контроля).
2. Отвинчены крепежи.
3. С помощью подручных средств (пластиковая карточка, но лучше взять что-нибудь менее разборное) снимается и снимается фиксированная клипсами пластиковая накладка (сторона пассажира и сторона водителя.
4. Саморезы, удерживающие ШГУ, откручиваются.
5. Устройство вытаскивается из гнезда, штекеры с проводкой отсоединяются (для этого нужно нажать на защелки).

Снятие магнитолы Sportage 3

Разобрав ШГУ Спортейдж 3, можно установить альтернативную автомагнитолу. Установка выполняется в обратном порядке.

Распиновка

Обновление головного устройства Sportage 3

Магнитола для корейских кроссоверов Kia Sportage 3 нуждается в обновлении. Процедура может занять до полутора часов. При этом нужно держать устройство включенным. Для начала вам понадобятся:

• Скачайте прошивку, найденную в сети.
• Перенесите загруженный файл на флешку. Если обновления заархивированы, вам необходимо распаковать архив в корневую папку. Перед распаковкой носитель необходимо очистить и отформатировать.
• Включите магнитолу, заведите двигатель.

Обновим магнитолу

лучше установить установку так, чтобы риск заглохания двигателя Киа Спортейдж 3 был сведен к нулю. Рычаг переключения передач на автомобиле с АКПП переведен в положение P. Переключать нельзя, иначе можно «убить» ШГУ.

Установка

Флешка вставляется в порт магнитолы Kia Sportage 3. После появления сообщения о сравнении версий необходимо убедиться, что новая версия не дублирует предыдущую. Если карта проверена, первые цифры указывают месяц и год. Цифры после точки увеличиваются с каждой новой версией. Принцип прост.

Как только установка начнется (кнопка ОК), ШГУ выдаст сообщение. Там написано, что флешка не снимается, аккумулятор не снимается, мотор не глушится. Далее следует нажать кнопку «Принять». Скачивание займет некоторое время, обновление начнется сразу после установки файлов. Чтобы не было проблем с автомагнитолой, рычаг переключения передач лучше не трогать, ДВС не выключайте.

Завершение обновления

Завершающий этап обновления — перезагрузка основного блока. Информация о новой версии прошивки появится на экране ШГУ. Двигатель автомобиля выключен. Безопасный выброс носителя предполагает, что двигатель внутреннего сгорания не работает и что кнопка «Отмена» на экране нажата. Проверка установленного обновления означает, что радио будет настроено, станции будут «забиты» в памяти. Также проверяется работа навигатора Kia Sportage 3.

Полезное следствие перепрошивки автомагнитолы Sportage 3 — улучшение звука, ускорение работы навигатора.

Заключение

ШГУ Киа Спортейдж 3 отличается комплектацией корейского кроссовера. Другой момент — страна, в которой собирается машина. Магнитолу можно заменить на альтернативную, главное, чтобы база допускала установку нового оборудования (в принципе наличие предусилителя). ШГУ требует обновления, для чего используется носитель с предустановленными файлами (флешка).

Обновление штатного головного устройства Kia Sportage 3

Штатное головное устройство, проще говоря магнитола, установленная на кроссовер на заводе — ШГУ Киа Спортейдж 3.

Автомагнитолу можно поменять на альтернативную, а также установить на нее новую прошивку. В материале речь пойдет о видах головных устройств Sportage третьего поколения, альтернативных версиях магнитол, а также представлена детальная инструкция по обновлению прошивки на автомагнитоле кроссовера.

Виды штатных головных устройств

На корейские кроссоверы Киа Спортейдж 3 устанавливались следующие виды магнитол:

• с функцией блютуз (каталожный номер 96150-3U010 и 96160-3U230);
• без функции блютуз (артикулы 96160-3U220 и 96150-3U000);
• для авто со штатным усилителем (965603u500wk).

ШГУ для корейских версиях Kia

Первых два вида ШГУ стоят на автомобилях, поставляемых в комплектации Люкс. Третий вариант идет на кроссоверы Sportage 3 в комплектациях Престиж и Премиум. Для Lux комплектации последняя по счету в перечне магнитола не подойдет, поскольку предусилитель производителем не предусмотрен. Машины корейской сборки оснащались ШГУ иного типа, но с тем же набором функций, что и в российской версии.

Комплектация Lux

Альтернативные

Допускается замена ШГУ на альтернативные магнитолы, причем выбор широк для Люкс комплектации Киа Спортейдж 3. Для установки подходит китайский 9-дюймовый продукт от Infidini с обилием функций. Альтернативу 9-дюймовому экрану могут составить 7-8-дюймовые версии головных устройств на базе операционной системы Андроид (TV-тюнер, GPS и т.д.). Например, можно посмотреть автомагнитолу Ksize DVA-KR8038HD (с сенсорным экраном на 8 дюймов).

Альтернатива штатной магнитолы

На кроссоверах Киа Спортедж 3 в комплектации Престиж и Премиум производителем предусмотрена довольно замысловатая схема звуковоспроизведения, поэтому точно ответить на вопрос, какую мультимедиа систему можно поставить взамен штатной, затруднительно.

Снятие магнитолы Спортейдж 3

Если хотите поменять или доработать магнитолу на Спортейдж 3, встает вопрос, как снять ШГУ. Порядок действий будет таким:

1. Отверткой с плоским шлицем поддеваются и открываются заглушки по обеим сторонам автомагнитолы (в нижней части над панелью климат-контроля).
2. Выкручивается крепеж.
3. При помощи подручных инструментов (пластиковая карточка, но лучше взять что-то менее гнущееся) поддевается и снимается накладка из пластика (со стороны пассажира и со стороны водителя), зафиксированная клипсами.
4. Саморезы, удерживающие ШГУ, выкручиваются.
5. Устройство вытягивается из посадочного гнезда, штекеры с проводкой отсоединяются (для этого нужно нажать на защелки).

Снимаем магнитолу Sportage 3

После демонтажа ШГУ Sportage 3 можно ставить альтернативную автомагнитолу. Установка проходит в обратном порядке.

Распиновка

Обновление головного устройства Sportage 3

Магнитола на корейские кроссоверы Киа Спортейдж 3 нуждается в обновлении. Процедура может занять до полутора часов. В процессе нужно держать устройство во включенном состоянии. Предварительно потребуется:

• Загрузить прошивку, найденную в сети.
• Перекинуть скачанный файл на флешку. Если обновления заархивировано, нужно распаковать архив в корневую папку. Носитель перед распаковкой должен быть чист и отформатирован.
• Включить автомагнитолу, запустить мотор.

Обновляем магнитолу

Установку лучше проводить так, чтобы риск остановки двигателя Киа Спортейдж 3 был сведен к нулю. Рычаг селектора на авто с АКПП переводится в положение P. Переключаться нельзя, иначе можно «убить» ШГУ.

Установка

Флешка вставляется в порт магнитолы Kia Sportage 3. После появления сообщения о сравнении версий, нужно проконтролировать, чтобы новая версия не дублировала предыдущую. Если проверяется карта, то первые цифры указывают месяц и год. Цифры, идущие после точки, возрастают для каждой новой версии. Принцип несложный.

Как только установка будет запущена (кнопка OK), ШГУ выдаст сообщение. В нем сказано о том, чтобы флешка не вынималась, батарея не вынималась, мотор не глушился. Далее следует нажать кнопку «Принять». Загрузка займет время, обновление начнется сразу после установки файлов. Во избежание проблем с автомагнитолой рычаг коробки лучше не трогать, ДВС не глушить.

Завершение обновления

Завершающий этап обновления предполагает перезагрузку головного устройства. На экране ШГУ появится информация о новой версии прошивки. Мотор автомобиля глушится. Безопасное извлечение носителя предполагает, что ДВС не работает, а на экране нажимается кнопка «Отмена». Проверка установленного обновления подразумевает, что будет настроено радио, станции «забиты» в память. Также проверяется работа навигатора Kia Sportage 3.

Полезное следствие перепрошивки автомагнитолы Спортейдж 3 – улучшение звучания, ускорение работы навигатора.

Заключение

ШГУ Киа Спортейдж 3 отличаются в комплектациях корейского кроссовера. Еще один момент – страна сборки автомобиля. Магнитолу можно заменить на альтернативную, главное, чтобы база позволила установить новое оборудования (принципиально наличие предусилителя). ШГУ требует обновления, для чего используется носитель с предустановленными файлами (флешка).

Источник

glukogon

glukogon

Установка магнитолы Hyundai H-CMDN6100 на Спортейдж ( Sportage KM)

И решил поставить себе на машину Спортейдж .

Теперь о машине, Спортейдж КМ последнего кода выпуска, Калининградец , произведен в 2010г, зачем я это пишу, а дело в том, что спортейджи одной серии существенно отличаются по конфигурации передней консоли по наполнению передней консоли (у первых выпусков не стоит переходной рамки на 2DIN) по разводки проводов при подключении магнитолы

У последних Спортейджев распиновка соответствует спецификации ISO (за исключением двух проводов)

Теперь переходим к делу, удалению старой магнитолы и установки новой.

При постановки нужно удалить старую магнитолу для этого снимаем центральную консоль в сборе с воздуховодами как это сделать описано здесь http://forum.kia-club.ru/kb.php?a=72

Оттуда снимок.

Затем удаляем старую магнитолу откручивая четыре винта.

Обращаем внимания на крепления старой магнитолы

Но сделать дубль с них не получится так как кривизна передней панели и ее вылет совершенно другие, не такие как на штатной магнитоле.

Так же обращаем внимания на разъемы на задней панели

Два нижних разъема это ISO это у них нужно менять два провода местами, а именно в нижнем разъеме (красный и желтый)

В сети на конференции http://forum.kia-club.ru, а именно в теме [Sportage KM] Установка магнитолы нашел следующую схему

Но нам она ни к чему, так как на последних спортейджах нежно поменять всего лишь два провода местами это красный и желтый. Делается это для того что бы магнитола помнила настройки. Менял я провода со стороны штекера от магнитолы, так как диаметр проводов разный.

Ну в принципе после замены проводов уже можно ставить играть и петь будет.

И как мы видим на снимке в левом нижнем углу квадратный разъем, это разъем антенны

Вот он крупно

для того что бы подключит антенну нужно купит переходник (стоит от 500 до 1500)

или отрезать старый разъем и подпаять новый круглый т. .к на всех магнитолах будет круглый разъем

Так как паять мне на улице негде, я сделал сам самозажимной разъем из зажимного разъема от телевизионной антенны и из разъема под автомобильную антенну

Как видим на выше представленных снимках в разъеме только два контакта земля и сигнал т. е. усиления нет, как это было на более старых моделях, соответственно отсюда вопрос, если усиления антенны? И где кнопка т .е. провод? (Пока не решено)

Затем разберемся с оригинальным разъемом KIA, а именно.

Как видим к разъему подходят следующие провода.

Черный Желтый Белый Оранжевый Серый Коричневый Красный Розовый

Исходя из схемы (правда от старого Спортейджа)

И схемы, правда магнитола другая (антенный разъем другой)

На этом этапе с проводкой разобрались, далее будем разбираться с подключением USB и AUX на центральной консоли у ручника.

Затем нужно поставить, а именно подогнать новую магнитолу.

Так как у магнитолы выдвижная передняя панель, она не помещается в стандартное отверстие Спортейджа в передней консоли.

Соотвтетственно консоль была снята и расточена сверху и снизу.

Так как старые крепления не подойдут будем делать и ставит новые сначала изготовили вот такие

но они мне не понравились.
Затем изготовил вот такие

Пока на этом все. Следующими этапами, подгон рамки, установка антенны GPS, подключение видиорегистратора, а затем подключение камеры заднего вида и телевизионной антенны тащить, все равно вместе, ну это уже ближе к оттепелям.

Источник

Установка магнитолы Hyundai H-CMDN6100 на Спортейдж (Sportage KM)

Кия спортейдж настройка магнитолы

Штатное головное устройство, проще говоря магнитола, установленная на кроссовер на заводе — ШГУ Киа Спортейдж 3.

Автомагнитолу можно поменять на альтернативную, а также установить на нее новую прошивку. В материале речь пойдет о видах головных устройств Sportage третьего поколения, альтернативных версиях магнитол, а также представлена детальная инструкция по обновлению прошивки на автомагнитоле кроссовера.

Видео

Видео разбор распиновки автомагнитолы

Автомагнитолу можно поменять на альтернативную, а также установить на нее новую прошивку. В материале речь пойдет о видах головных устройств Sportage третьего поколения, альтернативных версиях магнитол, а также представлена детальная инструкция по обновлению прошивки на автомагнитоле кроссовера.

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

• Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
• Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

Распиновка ISO-разъема магнитолы

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Магнитола Киа Рио

Киа Рио является наиболее популярной маркой в линейке корейского бренда. И это неудивительно, так как в различное время автомобили Киа собирались на территории России – в Калининграде, Санкт-Петербурге и Ижевске. Поэтому распиновка разъема магнитолы Киа будет нами рассмотрена именно на примере головного устройства для Киа Рио.

Распиновка разъема магнитолы Киа

Современной считается магнитола Киа Рио 2013, которую можно без доработок установить на автомобили, начиная с 2011 года. Предусмотрено три варианта головных устройств:

• однодиновая бюджетная магнитола, позволяющая прослушивать записи на дисках или радиопередачи;
• магнитола 2- дин с расширенным функционалом;
• высокобюджетная мультимедиа система.

Последняя имеет достаточно богатый функционал и широкую комплектацию, которая включает в себя:

• сенсорный экран;
• навигационную систему;
• интернет-подключение через мобильную сеть 3g;
• возможность воспроизведения всех современных аудио и видео (!) форматов;
• пульт дистанционного управления;
• операционную систему Андроид;
• поддержка протокола беспроводного подключения Bluetooth.

Многие пользователи меняют магнитолу, которая была предустановлена в автомобиле при покупке, на более продвинутую модель. Кроме того, зачастую марки Киа Рио поставляются без бортовой «музыки» вовсе.

Источник

На чтение 9 мин. Просмотров 325 Опубликовано 07.03.2023

Как настроить штатную магнитолу в киа спортейдж 3

Устанавливались несколько вариантов, но в общем похожи:

С блютузом: 96150-3U010>, 96160-3U230

Без блютуза: 96160-3U220, 96150-3U000

Аудио-система в престиж, премиум

Не плохая аудио-система 965603u500wk, по крайней мене меня вполне устраивает. Штатный сабвуфер немного улучшает картину, хотя и играет лишние частоты. Пришлось поменять штатную навигацию на навител и установить альтернативную оболочку чтобы магнитола производила видео с флешки.

К сожалению эту магнитолу не поставить в люксовую комплектацию из-за отсутствия пред-усилителя, подробней читать в этой статье:

На Спортейж 3 Корейской сборки или Sportage R ставили немного другие магнитолы, по функционалу такая же как и у наших с Российской сборкой (блютуз, камера, GPS, DVD, сенсор.)

Альтернативные магнитолы

Для люксовых комплектаций на мой взгляд очень не плохой вариант заменить на Китайскую 9-ти дюймовую балалайку INFIDINI. Цена привлекательная да и в общем магнитола на уровне, андроид все дела. Можно посмотреть на али — продавец, читайте отзывы.

На люксовые также можно подобрать кучу аудио-систем, только уже не с 9-ти дюймовыми экранами, а 7-8. Тоже на андроиде, с тв тюнерами, GPS и т.д.

К примеру, DVA-KR8038HD:

К сожалению не могу подсказать на какую аудио-систему в Киа Спортейдж 3 можно поменять в комплектациях престиж и премиум из-за сложной схемы воспроизведения звука. Так как аудио выход в магнитоле цифровой а не аналоговый, который преобразовывается и усиливается в штатном усилителе, который расположен в заднем правом крыле автомобиля.

Да и по большому счёту не зачем её менять на альтернативную. Достойный мафон, куча функций, с удовольствием пользуюсь голосовым управление на руле, звук вполне приятный, хороший бас.

Автомагнитолу можно поменять на альтернативную, а также установить на нее новую прошивку. В материале речь пойдет о видах головных устройств Sportage третьего поколения, альтернативных версиях магнитол, а также представлена детальная инструкция по обновлению прошивки на автомагнитоле кроссовера.

Виды штатных головных устройств

Оригинальное шгу Sportage 3

На корейские кроссоверы Киа Спортейдж 3 устанавливались следующие виды магнитол:

• с функцией блютуз (каталожный номер 96150-3U010 и 96160-3U230);
• без функции блютуз (артикулы 96160-3U220 и 96150-3U000);
• для авто со штатным усилителем (965603u500wk).

Первых два вида ШГУ стоят на автомобилях, поставляемых в комплектации Люкс. Третий вариант идет на кроссоверы Sportage 3 в комплектациях Престиж и Премиум. Для Lux комплектации последняя по счету в перечне магнитола не подойдет, поскольку предусилитель производителем не предусмотрен. Машины корейской сборки оснащались ШГУ иного типа, но с тем же набором функций, что и в российской версии.

Альтернативные

Допускается замена ШГУ на альтернативные магнитолы, причем выбор широк для Люкс комплектации Киа Спортейдж 3. Для установки подходит китайский 9-дюймовый продукт от Infidini с обилием функций. Альтернативу 9-дюймовому экрану могут составить 7-8-дюймовые версии головных устройств на базе операционной системы Андроид (TV-тюнер, GPS и т.д.). Например, можно посмотреть автомагнитолу Ksize DVA-KR8038HD (с сенсорным экраном на 8 дюймов).

Альтернатива штатной магнитолы

На кроссоверах Киа Спортедж 3 в комплектации Престиж и Премиум производителем предусмотрена довольно замысловатая схема звуковоспроизведения, поэтому точно ответить на вопрос, какую мультимедиа систему можно поставить взамен штатной, затруднительно.

Снятие магнитолы Спортейдж 3

Если хотите поменять или доработать магнитолу на Спортейдж 3, встает вопрос, как снять ШГУ. Порядок действий будет таким:

1. Отверткой с плоским шлицем поддеваются и открываются заглушки по обеим сторонам автомагнитолы (в нижней части над панелью климат-контроля).
2. Выкручивается крепеж.
3. При помощи подручных инструментов (пластиковая карточка, но лучше взять что-то менее гнущееся) поддевается и снимается накладка из пластика (со стороны пассажира и со стороны водителя), зафиксированная клипсами.
4. Саморезы, удерживающие ШГУ, выкручиваются.
5. Устройство вытягивается из посадочного гнезда, штекеры с проводкой отсоединяются (для этого нужно нажать на защелки).

После демонтажа ШГУ Sportage 3 можно ставить альтернативную автомагнитолу. Установка проходит в обратном порядке.

Распиновка

Обновление головного устройства Sportage 3

Магнитола на корейские кроссоверы Киа Спортейдж 3 нуждается в обновлении. Процедура может занять до полутора часов. В процессе нужно держать устройство во включенном состоянии. Предварительно потребуется:

• Загрузить прошивку, найденную в сети.
• Перекинуть скачанный файл на флешку. Если обновления заархивировано, нужно распаковать архив в корневую папку. Носитель перед распаковкой должен быть чист и отформатирован.
• Включить автомагнитолу, запустить мотор.

Установка

Флешка вставляется в порт магнитолы Kia Sportage 3. После появления сообщения о сравнении версий, нужно проконтролировать, чтобы новая версия не дублировала предыдущую. Если проверяется карта, то первые цифры указывают месяц и год. Цифры, идущие после точки, возрастают для каждой новой версии. Принцип несложный.

Завершение обновления

Полезное следствие перепрошивки автомагнитолы Спортейдж 3 – улучшение звучания, ускорение работы навигатора.

Заключение

ШГУ Киа Спортейдж 3 отличаются в комплектациях корейского кроссовера. Еще один момент – страна сборки автомобиля. Магнитолу можно заменить на альтернативную, главное, чтобы база позволила установить новое оборудования (принципиально наличие предусилителя). ШГУ требует обновления, для чего используется носитель с предустановленными файлами (флешка).

Спасибо всем кто помогал ссылками и корректировал. Если бы не этот человек tabulent, так бы и не решился сделать (спасибо огромное) tabulent
Я вроде с техникой на ты, начиная с 3g прошивал и взламывал почти все телефоны. Но зная себя, мог получить кирпич вместо ШГУ.

На штатной прошивке видео смотреть нельзя тупо с флешки, но только через AUX на штатной прошивке. Т.е подключают внешний плеер и смотреть. Только такой ход, либо за место камеры заднего вида, с парковочными линиями )))))/>. Необходима установка сторонней прошивки. Здесь возможны три варианта. Бесплатные варианты вроде Wolf и IPT (kiaclub либо платная Menaco (menavrus). Изначально старый версии прошивки (IPT/wolf), но тогда (года три-четыре) назад звук в плеере появлялся после «танцев с бубном» (было нужно запускать пустой Mp3), сейчас исправили это в лизе 2.1.

1. Многие пишут чтобы посмотреть какая сейчас стоит прошивка нужна нажимать на i или 6 и придерживать (шестерку) какую такую шестерку и где она х.з. Оказывается ниже NAVI есть кружок (настройки) это и есть кнопка 6 
2. Нужно было обновлять ПО до версии 7.6.5., вот ссылка kiaclub yadi.sk/d/FNEGRTS2xUgBH по времени около 30-40 минут во время которых нельзя глушить мотор и включать заднюю, получим из ШГУ кирпич! (правда некоторые умудрялись и заднюю вырубать и нормально прошиться)

Я форматнул флешку фат 32 и закинул папкой, а не отдельно все файлы.

Понял что то не так и далее распаковал в корень флэшки все файлы. С флешки стартует сам

3. Устанавливаем LisaReloader ver 2.1 ссылка cloud.mail (в нем присутствует также файл тишины, чтобы видео было со звуком и устанавливается как я понимаю на ШГУ, танец с бубном больше не нужен). потом нам надо зажать и удерживать Шестеренку — несколько секунд и мы на рабочем столе ШГУ, внутри Винды — тут тоже все элементарно:
— Жмем два раза (зубочисткой например) на икноку My Device, два быстрых нажатия) И открывается проводник, в нем жмем на MD (это наша флэшка), там сразу видим список файлов — тебе нужен INSTALL( В папке есть 2 INSTALL exe и INSTALL mscr нужено нажимать на INSTALL EXE), кликаешь дважды по нему, всплывает табличка, в ней жмешь Ок и ждешь конца установки оболочки!

Перед самым концом выскочит окошко — в нем выбираешь свой часовой пояс и жмешь Ок — все, ты обновлен.
Лиза ставится минут за 5-10
У меня после установки не перегружался, была такая картина (выключил и снова вкл. на том же месте) не мог выйти из винды

Снова подсказал Нужно или заглушить авто минут на 15 или передернуть предохранитель, самый верхний левый, который прям с зажимами для пальцев и она перезагрузить (Сбоку пальцами жмешь и он вынимается, но не до конца, а слегка выходит из пазов потом сразу защелкивай обратно и все у тебя перезагружен)

Потом нажимаешь кнопку NAVI на магнитоле и попадаешь в альтернативную оболочку.
Выход из нее, например кнопкой Радио

Навител и другие навигации без карт, для того чтобы работали нужно закидывать карты и убивать какие то процессы (Это точно не смогу сделать сам) да и штатная навигация есть, который я включал 1 раз
Всегда с телефона пользуюсь навигацией.

Я хотел в первую очередь чтобы видео можно было смотреть через corplayer (когда с ребенком в машине)
Видео должно быть с разрешением не более 800х480 и не высоким битрейтом. Звук не AC3. По умолчанию видео можно держать во флешке в папке Video. формат avi или mp4

Главная цель это добиться одинаковой слышимости звука с любого места в салоне, для этого увеличиваем мощность колонок зада и уменьшаем перед перенося центр к дивану, если по подголовникам выравнить, будет тихо, но одинаково, если на 1 пункт выше, то перед чуть громче, но это не заметно

Далее увеличиваем низкие частоты на +4-5(для тех кому нужен басс), средние на +2-3 и высокие на +2-3

Результат, слышимость музыки с любого места одинаково и нет явного направления от куда музыка идет, ощущения что она в центре, как эффект с наушниками и ощущением что музыка в голове =)

Источник

Обновление штатного головного устройства Kia Sportage 3

Штатное головное устройство, проще говоря магнитола, установленная на кроссовер на заводе — ШГУ Киа Спортейдж 3.

Автомагнитолу можно поменять на альтернативную, а также установить на нее новую прошивку. В материале речь пойдет о видах головных устройств Sportage третьего поколения, альтернативных версиях магнитол, а также представлена детальная инструкция по обновлению прошивки на автомагнитоле кроссовера.

Виды штатных головных устройств

Оригинальное шгу Sportage 3

На корейские кроссоверы Киа Спортейдж 3 устанавливались следующие виды магнитол:

• с функцией блютуз (каталожный номер 96150-3U010 и 96160-3U230);
• без функции блютуз (артикулы 96160-3U220 и 96150-3U000);
• для авто со штатным усилителем (965603u500wk).

ШГУ для корейских версиях Kia

Первых два вида ШГУ стоят на автомобилях, поставляемых в комплектации Люкс. Третий вариант идет на кроссоверы Sportage 3 в комплектациях Престиж и Премиум. Для Lux комплектации последняя по счету в перечне магнитола не подойдет, поскольку предусилитель производителем не предусмотрен. Машины корейской сборки оснащались ШГУ иного типа, но с тем же набором функций, что и в российской версии.

Комплектация Lux

Альтернативные

Допускается замена ШГУ на альтернативные магнитолы, причем выбор широк для Люкс комплектации Киа Спортейдж 3. Для установки подходит китайский 9-дюймовый продукт от Infidini с обилием функций. Альтернативу 9-дюймовому экрану могут составить 7-8-дюймовые версии головных устройств на базе операционной системы Андроид (TV-тюнер, GPS и т.д.). Например, можно посмотреть автомагнитолу Ksize DVA-KR8038HD (с сенсорным экраном на 8 дюймов).

Альтернатива штатной магнитолы

На кроссоверах Киа Спортедж 3 в комплектации Престиж и Премиум производителем предусмотрена довольно замысловатая схема звуковоспроизведения, поэтому точно ответить на вопрос, какую мультимедиа систему можно поставить взамен штатной, затруднительно.

Снятие магнитолы Спортейдж 3

Если хотите поменять или доработать магнитолу на Спортейдж 3, встает вопрос, как снять ШГУ. Порядок действий будет таким:

1. Отверткой с плоским шлицем поддеваются и открываются заглушки по обеим сторонам автомагнитолы (в нижней части над панелью климат-контроля).
2. Выкручивается крепеж.
3. При помощи подручных инструментов (пластиковая карточка, но лучше взять что-то менее гнущееся) поддевается и снимается накладка из пластика (со стороны пассажира и со стороны водителя), зафиксированная клипсами.
4. Саморезы, удерживающие ШГУ, выкручиваются.
5. Устройство вытягивается из посадочного гнезда, штекеры с проводкой отсоединяются (для этого нужно нажать на защелки).

Снимаем магнитолу Sportage 3

После демонтажа ШГУ Sportage 3 можно ставить альтернативную автомагнитолу. Установка проходит в обратном порядке.

Распиновка

Обновление головного устройства Sportage 3

Магнитола на корейские кроссоверы Киа Спортейдж 3 нуждается в обновлении. Процедура может занять до полутора часов. В процессе нужно держать устройство во включенном состоянии. Предварительно потребуется:

• Загрузить прошивку, найденную в сети.
• Перекинуть скачанный файл на флешку. Если обновления заархивировано, нужно распаковать архив в корневую папку. Носитель перед распаковкой должен быть чист и отформатирован.
• Включить автомагнитолу, запустить мотор.

Обновляем магнитолу

Установку лучше проводить так, чтобы риск остановки двигателя Киа Спортейдж 3 был сведен к нулю. Рычаг селектора на авто с АКПП переводится в положение P. Переключаться нельзя, иначе можно «убить» ШГУ.

Установка

Флешка вставляется в порт магнитолы Kia Sportage 3. После появления сообщения о сравнении версий, нужно проконтролировать, чтобы новая версия не дублировала предыдущую. Если проверяется карта, то первые цифры указывают месяц и год. Цифры, идущие после точки, возрастают для каждой новой версии. Принцип несложный.

Как только установка будет запущена (кнопка OK), ШГУ выдаст сообщение. В нем сказано о том, чтобы флешка не вынималась, батарея не вынималась, мотор не глушился. Далее следует нажать кнопку «Принять». Загрузка займет время, обновление начнется сразу после установки файлов. Во избежание проблем с автомагнитолой рычаг коробки лучше не трогать, ДВС не глушить.

Завершение обновления

Завершающий этап обновления предполагает перезагрузку головного устройства. На экране ШГУ появится информация о новой версии прошивки. Мотор автомобиля глушится. Безопасное извлечение носителя предполагает, что ДВС не работает, а на экране нажимается кнопка «Отмена». Проверка установленного обновления подразумевает, что будет настроено радио, станции «забиты» в память. Также проверяется работа навигатора Kia Sportage 3.

Полезное следствие перепрошивки автомагнитолы Спортейдж 3 — улучшение звучания, ускорение работы навигатора.

Заключение

ШГУ Киа Спортейдж 3 отличаются в комплектациях корейского кроссовера. Еще один момент — страна сборки автомобиля. Магнитолу можно заменить на альтернативную, главное, чтобы база позволила установить новое оборудования (принципиально наличие предусилителя). ШГУ требует обновления, для чего используется носитель с предустановленными файлами (флешка).

Как настроить штатную магнитолу в киа спортейдж 3

Устанавливались несколько вариантов, но в общем похожи:

С блютузом: 96150-3U010>, 96160-3U230

Без блютуза: 96160-3U220, 96150-3U000

Аудио-система в престиж, премиум

Не плохая аудио-система 965603u500wk, по крайней мене меня вполне устраивает. Штатный сабвуфер немного улучшает картину, хотя и играет лишние частоты. Пришлось поменять штатную навигацию на навител и установить альтернативную оболочку чтобы магнитола производила видео с флешки.

К сожалению эту магнитолу не поставить в люксовую комплектацию из-за отсутствия пред-усилителя, подробней читать в этой статье:

На Спортейж 3 Корейской сборки или Sportage R ставили немного другие магнитолы, по функционалу такая же как и у наших с Российской сборкой (блютуз, камера, GPS, DVD, сенсор.)

Альтернативные магнитолы

Для люксовых комплектаций на мой взгляд очень не плохой вариант заменить на Китайскую 9-ти дюймовую балалайку INFIDINI. Цена привлекательная да и в общем магнитола на уровне, андроид все дела. Можно посмотреть на али — продавец, читайте отзывы.

На люксовые также можно подобрать кучу аудио-систем, только уже не с 9-ти дюймовыми экранами, а 7-8. Тоже на андроиде, с тв тюнерами, GPS и т.д.

К примеру, DVA-KR8038HD:

К сожалению не могу подсказать на какую аудио-систему в Киа Спортейдж 3 можно поменять в комплектациях престиж и премиум из-за сложной схемы воспроизведения звука. Так как аудио выход в магнитоле цифровой а не аналоговый, который преобразовывается и усиливается в штатном усилителе, который расположен в заднем правом крыле автомобиля.

Да и по большому счёту не зачем её менять на альтернативную. Достойный мафон, куча функций, с удовольствием пользуюсь голосовым управление на руле, звук вполне приятный, хороший бас.

Автомагнитолу можно поменять на альтернативную, а также установить на нее новую прошивку. В материале речь пойдет о видах головных устройств Sportage третьего поколения, альтернативных версиях магнитол, а также представлена детальная инструкция по обновлению прошивки на автомагнитоле кроссовера.

Виды штатных головных устройств

Оригинальное шгу Sportage 3

На корейские кроссоверы Киа Спортейдж 3 устанавливались следующие виды магнитол:

• с функцией блютуз (каталожный номер 96150-3U010 и 96160-3U230);
• без функции блютуз (артикулы 96160-3U220 и 96150-3U000);
• для авто со штатным усилителем (965603u500wk).

Первых два вида ШГУ стоят на автомобилях, поставляемых в комплектации Люкс. Третий вариант идет на кроссоверы Sportage 3 в комплектациях Престиж и Премиум. Для Lux комплектации последняя по счету в перечне магнитола не подойдет, поскольку предусилитель производителем не предусмотрен. Машины корейской сборки оснащались ШГУ иного типа, но с тем же набором функций, что и в российской версии.

Альтернативные

Допускается замена ШГУ на альтернативные магнитолы, причем выбор широк для Люкс комплектации Киа Спортейдж 3. Для установки подходит китайский 9-дюймовый продукт от Infidini с обилием функций. Альтернативу 9-дюймовому экрану могут составить 7-8-дюймовые версии головных устройств на базе операционной системы Андроид (TV-тюнер, GPS и т.д.). Например, можно посмотреть автомагнитолу Ksize DVA-KR8038HD (с сенсорным экраном на 8 дюймов).

Альтернатива штатной магнитолы

На кроссоверах Киа Спортедж 3 в комплектации Престиж и Премиум производителем предусмотрена довольно замысловатая схема звуковоспроизведения, поэтому точно ответить на вопрос, какую мультимедиа систему можно поставить взамен штатной, затруднительно.

Снятие магнитолы Спортейдж 3

Если хотите поменять или доработать магнитолу на Спортейдж 3, встает вопрос, как снять ШГУ. Порядок действий будет таким:

1. Отверткой с плоским шлицем поддеваются и открываются заглушки по обеим сторонам автомагнитолы (в нижней части над панелью климат-контроля).
2. Выкручивается крепеж.
3. При помощи подручных инструментов (пластиковая карточка, но лучше взять что-то менее гнущееся) поддевается и снимается накладка из пластика (со стороны пассажира и со стороны водителя), зафиксированная клипсами.
4. Саморезы, удерживающие ШГУ, выкручиваются.
5. Устройство вытягивается из посадочного гнезда, штекеры с проводкой отсоединяются (для этого нужно нажать на защелки).

После демонтажа ШГУ Sportage 3 можно ставить альтернативную автомагнитолу. Установка проходит в обратном порядке.

Распиновка

Обновление головного устройства Sportage 3

Магнитола на корейские кроссоверы Киа Спортейдж 3 нуждается в обновлении. Процедура может занять до полутора часов. В процессе нужно держать устройство во включенном состоянии. Предварительно потребуется:

• Загрузить прошивку, найденную в сети.
• Перекинуть скачанный файл на флешку. Если обновления заархивировано, нужно распаковать архив в корневую папку. Носитель перед распаковкой должен быть чист и отформатирован.
• Включить автомагнитолу, запустить мотор.

Установка

Флешка вставляется в порт магнитолы Kia Sportage 3. После появления сообщения о сравнении версий, нужно проконтролировать, чтобы новая версия не дублировала предыдущую. Если проверяется карта, то первые цифры указывают месяц и год. Цифры, идущие после точки, возрастают для каждой новой версии. Принцип несложный.

Завершение обновления

Полезное следствие перепрошивки автомагнитолы Спортейдж 3 — улучшение звучания, ускорение работы навигатора.

Заключение

ШГУ Киа Спортейдж 3 отличаются в комплектациях корейского кроссовера. Еще один момент — страна сборки автомобиля. Магнитолу можно заменить на альтернативную, главное, чтобы база позволила установить новое оборудования (принципиально наличие предусилителя). ШГУ требует обновления, для чего используется носитель с предустановленными файлами (флешка).

Спасибо всем кто помогал ссылками и корректировал. Если бы не этот человек tabulent, так бы и не решился сделать (спасибо огромное) tabulent

Я вроде с техникой на ты, начиная с 3g прошивал и взламывал почти все телефоны. Но зная себя, мог получить кирпич вместо ШГУ.

На штатной прошивке видео смотреть нельзя тупо с флешки, но только через AUX на штатной прошивке. Т.е подключают внешний плеер и смотреть. Только такой ход, либо за место камеры заднего вида, с парковочными линиями )))))/>. Необходима установка сторонней прошивки. Здесь возможны три варианта. Бесплатные варианты вроде Wolf и IPT (kiaclub либо платная Menaco (merus). Изначально старый версии прошивки (IPT/wolf), но тогда (года три-четыре) назад звук в плеере появлялся после «танцев с бубном» (было нужно запускать пустой Mp3), сейчас исправили это в лизе 2.1.

1. Многие пишут чтобы посмотреть какая сейчас стоит прошивка нужна нажимать на i или 6 и придерживать (шестерку) какую такую шестерку и где она х.з. Оказывается ниже I есть кружок (настройки) это и есть кнопка 6 

2. Нужно было обновлять ПО до версии 7.6.5., вот ссылка kiaclub yadi.sk/d/FNEGRTS2xUgBH по времени около 30-40 минут во время которых нельзя глушить мотор и включать заднюю, получим из ШГУ кирпич! (правда некоторые умудрялись и заднюю вырубать и нормально прошиться)

Я форматнул флешку фат 32 и закинул папкой, а не отдельно все файлы.

Понял что то не так и далее распаковал в корень флэшки все файлы. С флешки стартует сам

3. Устанавливаем LisaReloader ver 2.1 ссылка cloud.mail (в нем присутствует также файл тишины, чтобы видео было со звуком и устанавливается как я понимаю на ШГУ, танец с бубном больше не нужен). потом нам надо зажать и удерживать Шестеренку — несколько секунд и мы на рабочем столе ШГУ, внутри Винды — тут тоже все элементарно:

— Жмем два раза (зубочисткой например) на икноку My Device, два быстрых нажатия) И открывается проводник, в нем жмем на MD (это наша флэшка), там сразу видим список файлов — тебе нужен INSTALL( В папке есть 2 INSTALL exe и INSTALL mscr нужено нажимать на INSTALL EXE), кликаешь дважды по нему, всплывает табличка, в ней жмешь Ок и ждешь конца установки оболочки!

Перед самым концом выскочит окошко — в нем выбираешь свой часовой пояс и жмешь Ок — все, ты обновлен.

Лиза ставится минут за 5-10

У меня после установки не перегружался, была такая картина (выключил и снова вкл. на том же месте) не мог выйти из винды

Снова подсказал Нужно или заглушить авто минут на 15 или передернуть предохранитель, самый верхний левый, который прям с зажимами для пальцев и она перезагрузить (Сбоку пальцами жмешь и он вынимается, но не до конца, а слегка выходит из пазов потом сразу защелкивай обратно и все у тебя перезагружен)

Потом нажимаешь кнопку I на магнитоле и попадаешь в альтернативную оболочку.

Выход из нее, например кнопкой Радио

Навител и другие навигации без карт, для того чтобы работали нужно закидывать карты и убивать какие то процессы (Это точно не смогу сделать сам) да и штатная навигация есть, который я включал 1 раз

Всегда с телефона пользуюсь навигацией.

Я хотел в первую очередь чтобы видео можно было смотреть через corplayer (когда с ребенком в машине)

Видео должно быть с разрешением не более 800х480 и не высоким битрейтом. Звук не AC3. По умолчанию видео можно держать во флешке в папке Video. формат avi или mp4

Главная цель это добиться одинаковой слышимости звука с любого места в салоне, для этого увеличиваем мощность колонок зада и уменьшаем перед перенося центр к дивану, если по подголовникам выравнить, будет тихо, но одинаково, если на 1 пункт выше, то перед чуть громче, но это не заметно

Далее увеличиваем низкие частоты на +4-5(для тех кому нужен басс), средние на +2-3 и высокие на +2-3

Результат, слышимость музыки с любого места одинаково и нет явного направления от куда музыка идет, ощущения что она в центре, как эффект с наушниками и ощущением что музыка в голове =)

Жду критику и ваше мнение =)

KIA Sportage 2011, двигатель бензиновый 2.0 л., 150 л. с., полный привод, автоматическая коробка передач — автозвук

Машины в продаже

Kia Sportage, 2015

Kia Sportage, 2012

Kia Sportage, 2012

Kia Sportage, 2011

Комментарии 32

добрый день — подкажите а как зайти в эти настройки? ну все перерыл

Как сохранить настройки эквалайзера? После выхода из меню»звук» все настройки эквалайзера возвращаются на исходные

После настройки нажать кнопку назад(стрелочка закругленными), а потом обязательно кнопку «ок» и тогда сохраниься

Столкнулся с таким казусом. Машина 13 г.в, магнитола стояла, играла нормально, по-крайней мере не раздражала. Еще думал, почему некоторые недовольны звуком и жалуются на ШГУ. Нарушилась калибровка экрана, или сенсор отказал — перестал работать верх экрана. Поменяли по гарантии при пробеге 58000км. Магнитолу установили, судя по прошивке актуальную для 13 года. Что странно, менял в 16. Где они её взяли такую?, был уверен, что поставят уже от рестайла (чуток больше памяти на борту). И… звук говно. Не играет, вообще не то. Раньше у меня не было особой разницы, что радио, что флеш, одинаково хорошо играло. Теперь стало радио ужасно, флеш сносно. Вместо баса добавляется гул, звук какой-то ужатый, ощущение, что включил сотовый телефон и слушаю с него, только более громче. Как оказывается магнитолы тоже могут быть разных партий… У кого-то играет и владелец доволен, а у кого-то нет и вынуждены прибегать к другим решениям. Я разочаровался после смены магнитолы, стало хуже по звуку… зато сенсор работает.

интересно, вполне возможно, что у всех всё по разному =(

Если сдвигаешь сцену вперёд, задние колонки вообще отрубаются, и звук отвратительный.

Инструкция подходит к дорестайлу Hyundai IX35 и KIA Sportage, самое главное что подойдет и на рестайл за исключением того что на рестайле другой разьем, но принцип работы штатного усилителя одинаковый что на рестайл что на дорестайл, главное правильная проводка

Распиновка разьемов Дорестайл

на 24 пиновый разьем в версии дорестайл приходят сигналы и питание камеры заднего вида, сигналы CAN и SPDIF.

На рестайле на него приходят только питание и сигналы камеры заднего вида.

Распиновка этого разъема для дорестайла выглядит так

Теперь о разъеме питания. Выглядит его распиновка так

C1, C4 — Штатный микрофон

С7, С9, С10 — Штатный вход AUX (усилитель)

С8 — KEY 1, Сигнал управления кнопками на руле

С11 — GND, Минус (земля)

С13, С14 — Видео вход для штатного AUX

A2 — Direction, на рестайле его зовут Revers Gear — Подает +12v на ГУ при включении задней передачи.

A3 — ILL, Подсветка кнопок ГУ

А4 — ACC, Подает +12v на ГУ при нажатии кнопки запуска двигателя

A5 — AUTO ANT, При включении ГУ подает +12v на активную антенну

А7 — Batt+, Подача +12v на ГУ с аккумулятора (постоянная)

A8 — GND, Минус (земля)

Распиновка разъема подключения блока SPDIF выглядит так

Дальше разъем с которым было больше всего проблем, разъем AMP CONTROLLER. Полностью рабочая (проверенная) распиновка выглядит так

НУ и сам разьем SPDIF

1 контакт земля

11 контакт AUTO Ant — на него подается +12в либо с разьема ANT магнитолы (питание антены) либо с разьема Rem, либо вообще с зажигания, главное что должно подаватся +12В при включении магнитолы

Питание камеры 6 — 6,5 вольт, по идее это напряжение должен выдавать CAN адаптер, но увы это не всегда так, так что при установке лучше запастить стабилизатором с 12 вольт на 6

• Что такое md на магнитоле
• Как подключить аукс к штатной магнитоле опель вектра с
• Ниссан дейз как магнитолу перепрошить
• Штатная магнитола шевроле реззо как подключить aux
• Как настроить время на магнитоле хендай крета

Кия спортейдж настройка магнитолы

Штатное головное устройство, проще говоря магнитола, установленная на кроссовер на заводе — ШГУ Киа Спортейдж 3.

Автомагнитолу можно поменять на альтернативную, а также установить на нее новую прошивку. В материале речь пойдет о видах головных устройств Sportage третьего поколения, альтернативных версиях магнитол, а также представлена детальная инструкция по обновлению прошивки на автомагнитоле кроссовера.

Виды штатных головных устройств

На корейские кроссоверы Киа Спортейдж 3 устанавливались следующие виды магнитол:

• с функцией блютуз (каталожный номер 96150-3U010 и 96160-3U230);
• без функции блютуз (артикулы 96160-3U220 и 96150-3U000);
• для авто со штатным усилителем (965603u500wk).

Первых два вида ШГУ стоят на автомобилях, поставляемых в комплектации Люкс. Третий вариант идет на кроссоверы Sportage 3 в комплектациях Престиж и Премиум. Для Lux комплектации последняя по счету в перечне магнитола не подойдет, поскольку предусилитель производителем не предусмотрен. Машины корейской сборки оснащались ШГУ иного типа, но с тем же набором функций, что и в российской версии.

Альтернативные

Допускается замена ШГУ на альтернативные магнитолы, причем выбор широк для Люкс комплектации Киа Спортейдж 3. Для установки подходит китайский 9-дюймовый продукт от Infidini с обилием функций. Альтернативу 9-дюймовому экрану могут составить 7-8-дюймовые версии головных устройств на базе операционной системы Андроид (TV-тюнер, GPS и т.д.). Например, можно посмотреть автомагнитолу Ksize DVA-KR8038HD (с сенсорным экраном на 8 дюймов).

На кроссоверах Киа Спортедж 3 в комплектации Престиж и Премиум производителем предусмотрена довольно замысловатая схема звуковоспроизведения, поэтому точно ответить на вопрос, какую мультимедиа систему можно поставить взамен штатной, затруднительно.

Снятие магнитолы Спортейдж 3

Если хотите поменять или доработать магнитолу на Спортейдж 3, встает вопрос, как снять ШГУ. Порядок действий будет таким:

1. Отверткой с плоским шлицем поддеваются и открываются заглушки по обеим сторонам автомагнитолы (в нижней части над панелью климат-контроля).
2. Выкручивается крепеж.
3. При помощи подручных инструментов (пластиковая карточка, но лучше взять что-то менее гнущееся) поддевается и снимается накладка из пластика (со стороны пассажира и со стороны водителя), зафиксированная клипсами.
4. Саморезы, удерживающие ШГУ, выкручиваются.
5. Устройство вытягивается из посадочного гнезда, штекеры с проводкой отсоединяются (для этого нужно нажать на защелки).

После демонтажа ШГУ Sportage 3 можно ставить альтернативную автомагнитолу. Установка проходит в обратном порядке.

Распиновка

Обновление головного устройства Sportage 3

Магнитола на корейские кроссоверы Киа Спортейдж 3 нуждается в обновлении. Процедура может занять до полутора часов. В процессе нужно держать устройство во включенном состоянии. Предварительно потребуется:

• Загрузить прошивку, найденную в сети.
• Перекинуть скачанный файл на флешку. Если обновления заархивировано, нужно распаковать архив в корневую папку. Носитель перед распаковкой должен быть чист и отформатирован.
• Включить автомагнитолу, запустить мотор.

Установку лучше проводить так, чтобы риск остановки двигателя Киа Спортейдж 3 был сведен к нулю. Рычаг селектора на авто с АКПП переводится в положение P. Переключаться нельзя, иначе можно «убить» ШГУ.

Установка

Флешка вставляется в порт магнитолы Kia Sportage 3. После появления сообщения о сравнении версий, нужно проконтролировать, чтобы новая версия не дублировала предыдущую. Если проверяется карта, то первые цифры указывают месяц и год. Цифры, идущие после точки, возрастают для каждой новой версии. Принцип несложный.

Как только установка будет запущена (кнопка OK), ШГУ выдаст сообщение. В нем сказано о том, чтобы флешка не вынималась, батарея не вынималась, мотор не глушился. Далее следует нажать кнопку «Принять». Загрузка займет время, обновление начнется сразу после установки файлов. Во избежание проблем с автомагнитолой рычаг коробки лучше не трогать, ДВС не глушить.

Завершение обновления

Завершающий этап обновления предполагает перезагрузку головного устройства. На экране ШГУ появится информация о новой версии прошивки. Мотор автомобиля глушится. Безопасное извлечение носителя предполагает, что ДВС не работает, а на экране нажимается кнопка «Отмена». Проверка установленного обновления подразумевает, что будет настроено радио, станции «забиты» в память. Также проверяется работа навигатора Kia Sportage 3.

Полезное следствие перепрошивки автомагнитолы Спортейдж 3 — улучшение звучания, ускорение работы навигатора.

Заключение

ШГУ Киа Спортейдж 3 отличаются в комплектациях корейского кроссовера. Еще один момент — страна сборки автомобиля. Магнитолу можно заменить на альтернативную, главное, чтобы база позволила установить новое оборудования (принципиально наличие предусилителя). ШГУ требует обновления, для чего используется носитель с предустановленными файлами (флешка).

Видео

Авто-Миг

Клубный автосервис

ремонт, покраска, диагностика

установка допоборудования

Мы принимаем к оплате:

Ремонт других марок

Автосервис АвтоМиг » Инструкции Киа » Распиновка разъемов, инструкция к штатной магнитоле (навигации) Киа Спортейдж

Распиновка разъемов, инструкция к штатной магнитоле (навигации) Киа Спортейдж

Инструкция по штатной магнитоле (навигации) Киа Спортейдж 4 (QL)

года выпуска (2016, 2017, 2018, 2019+)

Инструкция по штатной магнитоле (навигации) Киа Спортейдж 3 (SL)

года выпуска (2010, 2011, 2012, 2013, 2014, 2015, 2016)

Распиновка разъемов на следующей странице

Авто опросы:

Кузовной ремонт

Консультации

Kia Rio F/L Euro 5, 1.6, 201.

Подскажите пожалуйста код краски по vin Z94CC41BAH[. ]

Хендай крета 2,0 2019.

Как датчики не предусмотрены,если у меня на дисках[. ]

Sorento XM FL 4AWD 175лс.

Здравствуйте! Вы удаляете катализаторы? Если да,[. ]

Хёндай крета 2,0 2019.

VIN Z94G3813BLR239206 Какие датчики давления шин м[. ]

Киа рио 2002 1.3 бензин унив.

Добрый день, подскажите пожалуйста код цвета KNEDC[. ]

Киа Сид JD, универсал, двига.

Здравствуйте! Подскажите, пожалуйста, сколько, при[. ]

Хендэ Крета двиг.1.6 2 WD.

Еще раз добрый день! забыл указать VIN Z94G2811BJR[. ]

Kia, ceed, 1.6, 2009.

Не могу дозвониться, что бы записаться. Возникла [. ]

киа каренс 2003г 1.8i KNEFC5.

Стоимость 1. ГРМ с роликами (сальник коленвала по[. ]

Киа Пиканто 1 (2008г.выпуска.

Добрый день. Сколько стоит замена ремня ГРМ ? Ск[. ]

hyundai.

Здравствуйте! Подскажите код краски z94k241cbmr227[. ]

Киа спортейдж1 2.0 2002г.

какой код и цвет краски VIN KNEJA563335180175[. ]

Киа венга 2012 г.в, 90л.с.

Здравствуйте подскажите пожалуйста сколько будет с[. ]

Автосервис Москва, Авиамоторная

Автосервис Москва, Октябрьское поле

Автосервис СЗАО, САО — метро Октябрьское поле, станция Зорге МЦК (район Щукино, Хорошёво-Мнёвники)

Ближайшие станции метро — Октябрьское поле, Полежаевская. Станция Московского Центрального Кольца — Зорге. Ближайшие для подъезда улицы — Маршала Бирюзова, Берзарина, Народного ополчения, Зорге, Куусинена, Расплетина.

Штатные аудио системы Kia Sportage 3

Магнитола в комплектации люкс

Устанавливались несколько вариантов, но в общем похожи:

С блютузом: 96150-3U010>, 96160-3U230

Без блютуза: 96160-3U220, 96150-3U000

Аудио-система в престиж, премиум

Не плохая аудио-система 965603u500wk, по крайней мене меня вполне устраивает. Штатный сабвуфер немного улучшает картину, хотя и играет лишние частоты. Пришлось поменять штатную навигацию на навител и установить альтернативную оболочку чтобы магнитола производила видео с флешки.

К сожалению эту магнитолу не поставить в люксовую комплектацию из-за отсутствия пред-усилителя, подробней читать в этой статье: https://sportage-3.ru/autozvuk/audio-sistema-v-premium.php

На Спортейж 3 Корейской сборки или Sportage R ставили немного другие магнитолы, по функционалу такая же как и у наших с Российской сборкой (блютуз, камера, GPS, DVD, сенсор.)

Альтернативные магнитолы

Для люксовых комплектаций на мой взгляд очень не плохой вариант заменить на Китайскую 9-ти дюймовую балалайку INFIDINI. Цена привлекательная да и в общем магнитола на уровне, андроид все дела. Можно посмотреть на али — продавец, читайте отзывы.

На люксовые также можно подобрать кучу аудио-систем, только уже не с 9-ти дюймовыми экранами, а 7-8. Тоже на андроиде, с тв тюнерами, GPS и т.д.

К примеру, DVA-KR8038HD:

К сожалению не могу подсказать на какую аудио-систему в Киа Спортейдж 3 можно поменять в комплектациях престиж и премиум из-за сложной схемы воспроизведения звука. Так как аудио выход в магнитоле цифровой а не аналоговый, который преобразовывается и усиливается в штатном усилителе, который расположен в заднем правом крыле автомобиля.

Да и по большому счёту не зачем её менять на альтернативную. Достойный мафон, куча функций, с удовольствием пользуюсь голосовым управление на руле, звук вполне приятный, хороший бас.

Kia Sportage: как подключить телефон по блютуз к штатной системе мультимедиа?

Видео: «Kia Sportage: как подключить телефон по блютуз к штатной мультимедиа»

БЛАГОДАРИМ ВАС ЗА ВНИМАНИЕ . ПОДПИСЫВАЙТЕСЬ НА НАШИ НОВОСТИ . ДЕЛИТЕСЬ С ДРУЗЬЯМИ .

Что лучше: автомат или вариатор? Особенности, надежность, неисправности, ресурс, плюсы и минусы

Renault Kaptur: недоработки выхлопной трубы. Причины вибрации и тряски глушителя

Kia Sportage/Hyundai Tucson: система полного привода Magna Dynamax. Принцип работы, надежность и ресурс

Kia Sportage: как регулировать активные подголовники сидений

Kia Sportage: как работает система климат контроля?

Renault Kaptur: настройка и запоминание каналов радиостанций

Kia Sportage: круиз-контроль и ограничитель скорости

Renault Kaptur: Эко режим/Driving Eco (плюсы и минусы)

Источник
